Ротационный датчик предельного уровня сыпучих материалов Innolevel IL-LAS-N-Ex 220 VAC

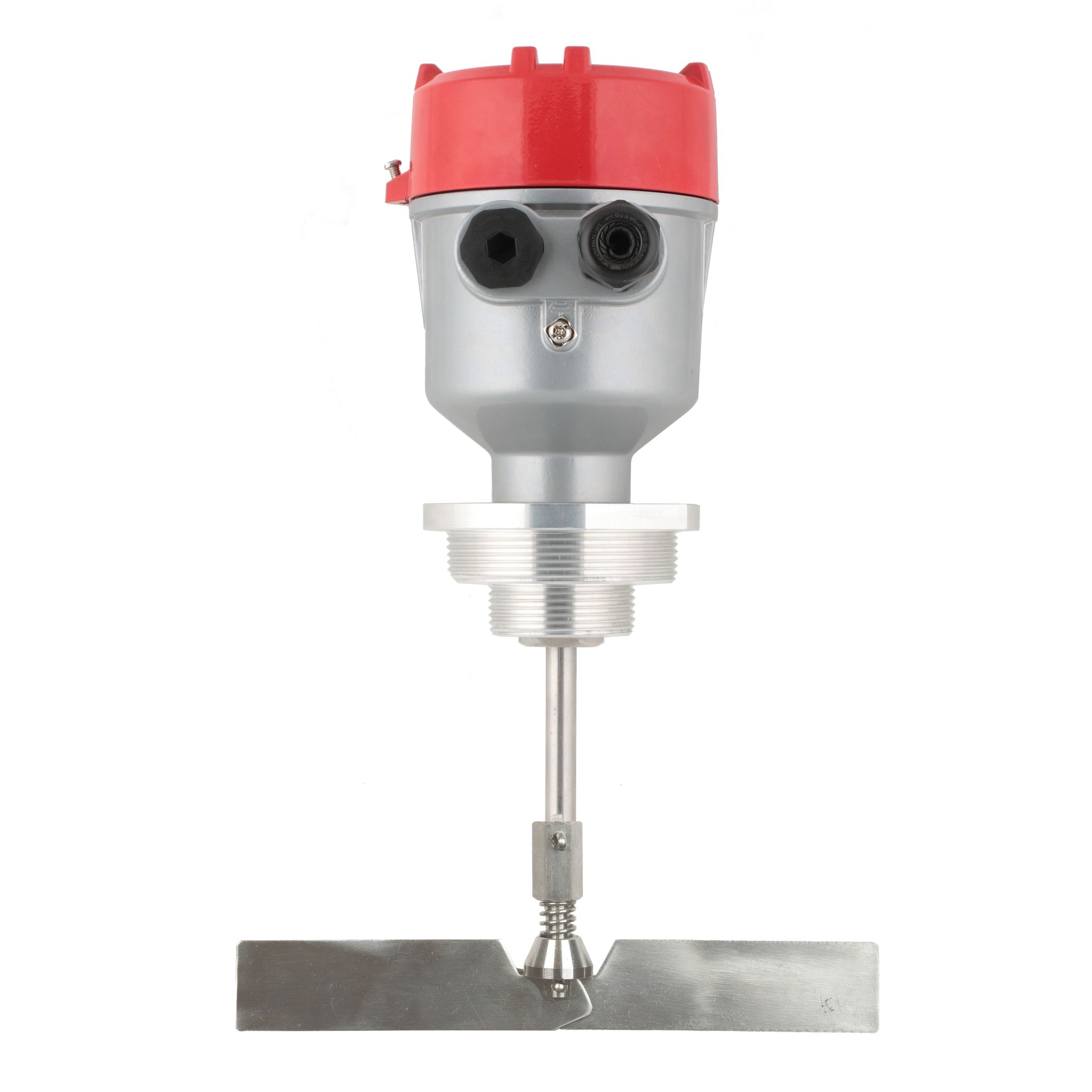

Ротационный датчик предельного уровня сыпучих материалов Innolevel серии N-Ex IL-LAS-N-Ex (220 VAC) в алюминиевом корпусе взрывозащищенного исполнения предназначен для мониторинга уровня сыпучих взрывоопасных материалов. Прибор применяется в качестве датчика заполнения, опустошения или промежуточного уровня. Устройство востребовано в промышленности для контроля уровня зерна, комбикорма, шрота, лузги, муки, крахмала, сахара, угля и угольной пыли, древесных опилок, щепы и пеллет. Модель IL-LAS-N-Ex оснащена складной двусторонней лопастью 28x200 мм из нержавеющей стали, скорость вращения 1 об/мин. Питание осуществляется от сети 220 В перем. тока. Датчик размещается на емкости сверху или сбоку на требуемой для измерений высоте.

Назначение:

Контроль уровня сыпучих взрывоопасных материалов. Сигнализация заполнения, опустошения или промежуточного уровня. Применение в емкостях с зерном, комбикормом, мукой, сахаром, углем, древесными опилками и пеллетами. Эксплуатация в пылевых взрывоопасных зонах.

Принцип работы:

Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит останов двигателя. Возникающий реактивный момент приводит в действие микровыключатель, который выдает сигнал. При снижении уровня материала пружина возвращает двигатель в исходное положение, лопасть освобождается, двигатель снова включается.

Особенности и преимущества Innolevel серии N-Ex IL-LAS-N-Ex:

• Взрывозащищенное исполнение для пылевых сред.
• Опорный подшипник качения вала обеспечивает высокую стойкость к механическим нагрузкам.
• Элемент крепления выполнен раздельно с корпусом прибора.
• Два типа прямой резьбы G 1 1/2" и G 2 1/2", опционально фланцевое соединение.
• Проскальзывающая муфта защищает привод от ударов по лопасти.
• Класс защиты IP66.
• Складная двусторонняя лопасть 28x200 мм из нержавеющей стали.
• Настройка силы натяжения пружины под свойства материала.
• Возможность установки защитного козырька при высоких механических нагрузках.

Технические характеристики Innolevel серии N-Ex IL-LAS-N-Ex:

• Назначение: контроль уровня сыпучих материалов.
• Тип датчика: ротационный.
• Тип лопасти: складная двусторонняя 28x200 мм.
• Материал рабочей части: нержавеющая сталь.
• Скорость вращения лопасти: 1 об/мин.
• Максимальный размер частиц: 50 мм.
• Минимальная плотность продукта: 100 г/л.
• Исполнение: взрывозащищенное.
• Напряжение питания: 220 В перем. тока, 50/60 Гц, все напряжения ±10%, макс. 4 ВА.
• Диапазон рабочих температур: от -40 до +80 °С.
• Класс защиты: IP66.
• Электрическое соединение: кабельный ввод М20х1,5.
• Материал корпуса: алюминий, окрашен.
• Максимальное рабочее давление: 0,8 бар.
• Выходной сигнал: микровыключатель без потенциала (SPDT) макс. 250 В перем. тока, 5 А, неиндуктивный; макс. 30 В пост. тока, 3 А, неиндуктивный.
• Процессное соединение: резьба G 1 1/2" и G 2 1/2", опционально фланцевое соединение.
• Удлинение: 165 мм.
• Подшипник: подшипник качения.
• Уплотнение: радиальное уплотнение вала NBR (бутадиен-акриловая резина).
• Проскальзывающая муфта: защита привода от ударов по лопасти.
• Задержка сигнала: свободная лопасть, покрытие примерно 1,5 сек.; покрытая лопасть, освобождение примерно 0,2 сек.
• Вес: прибл. 1,5 кг.
• Допустимые предохранители: макс. 5 А.
• Класс защиты: I.
• Категория установки: II.
• Степень загрязнения: 2.
• Допустимая механическая нагрузка: макс. 300 Н при L=150 мм на конце вала; макс. 100 Н при L=365 мм на конце вала.
• Бренд: Innolevel.

Условия функционирования:

• Температура окружающей среды: от -40 до +60 °С.
• Температура процесса: от -40 до +80 °С.
• Максимальное рабочее давление: 0,8 бар.
• Минимальная плотность продукта: 100 г/л.
• Свойства сыпучего материала: размер частиц менее 50 мм.
• Допустимая механическая нагрузка: макс. 300 Н при L=150 мм; макс. 100 Н при L=365 мм.

Указания по использованию во взрывоопасных зонах:

Ex-маркировка Innolevel серии N-Ex для взрывоопасных пылевых сред по ГОСТ 31610.0-2014 (IEC 60079-0:2011): Ex ta/tb IIIC T115°C Da/Db X. Максимальная температура поверхности +115 °С. Температура окружающей среды в зоне 21: от -40 до +60 °С. Температура процесса в зоне 20: от -40 до +80 °С.

Монтаж:

• Установка на емкости сверху или сбоку на требуемой высоте.
• Соблюдение максимально допустимой механической нагрузки.
• Рекомендуется устанавливать защитный козырек при высоких механических нагрузках.
• Резьбовое исполнение уплотняется тефлоновой лентой.
• Кабельный ввод направлен вниз для сохранения степени защиты IP66.
• Фланцевое исполнение уплотняется прокладкой NBR, входящей в комплект.
• Складная лопасть 28x200 мм применяется при наличии штуцерного ввода большей длины и в условиях ограниченного пространства.
• Настройка силы натяжения пружины: положение 1 для сильно налипающего материала, положение 4 для легкого материала, заводская установка: положение 2.
• Клемма выравнивания потенциала соединяется с уравнителем потенциала всей установки.

Опции:

• Фланец IL-F155 для фланцевого соединения, поставляется отдельной позицией.
• Гайка шестигранная 1 1/2" ДУ40С из стали.
• Гайка шестигранная 1 1/2" ДУ40СО из оцинкованной стали.
• Гайка шестигранная 1 1/2" ДУ40 S304 из нержавеющей стали SUS304.
• Жесткое удлинение вала +50 мм, артикул IL-002.
• Жесткое удлинение вала +215 мм, артикул IL-001.
• Маятниковое удлинение 500 мм, артикул IL-006.
• Маятниковое удлинение 1000 мм, артикул IL-007.
• Тросовое удлинение 1000 мм, артикул IL-013.
• Тросовое удлинение 1500 мм, артикул IL-011.
• Тросовое удлинение 2000 мм, артикул IL-008.
• Тросовое удлинение 3000 мм, артикул IL-009.
• Тросовое удлинение 4000 мм, артикул IL-010.

Комплект поставки:

Механический ротационный датчик уровня Innolevel серии N-Ex IL-LAS-N-Ex, монтажная гайка, шайба, уплотнение, руководство по эксплуатации, паспорт изделия.

Срок службы и гарантия:

• Назначенный срок службы: 3 года.
• Ресурс изделия: 8 лет.
• Гарантийный срок: 12 месяцев с момента передачи товара Покупателю либо транспортной компании.
• Срок хранения: 5 лет в помещениях, защищенных от паров агрессивных сред, при температуре от -25 до +40 °С и влажности не более 85%.
• Транспортировка: всеми видами крытого транспорта на любые расстояния.
