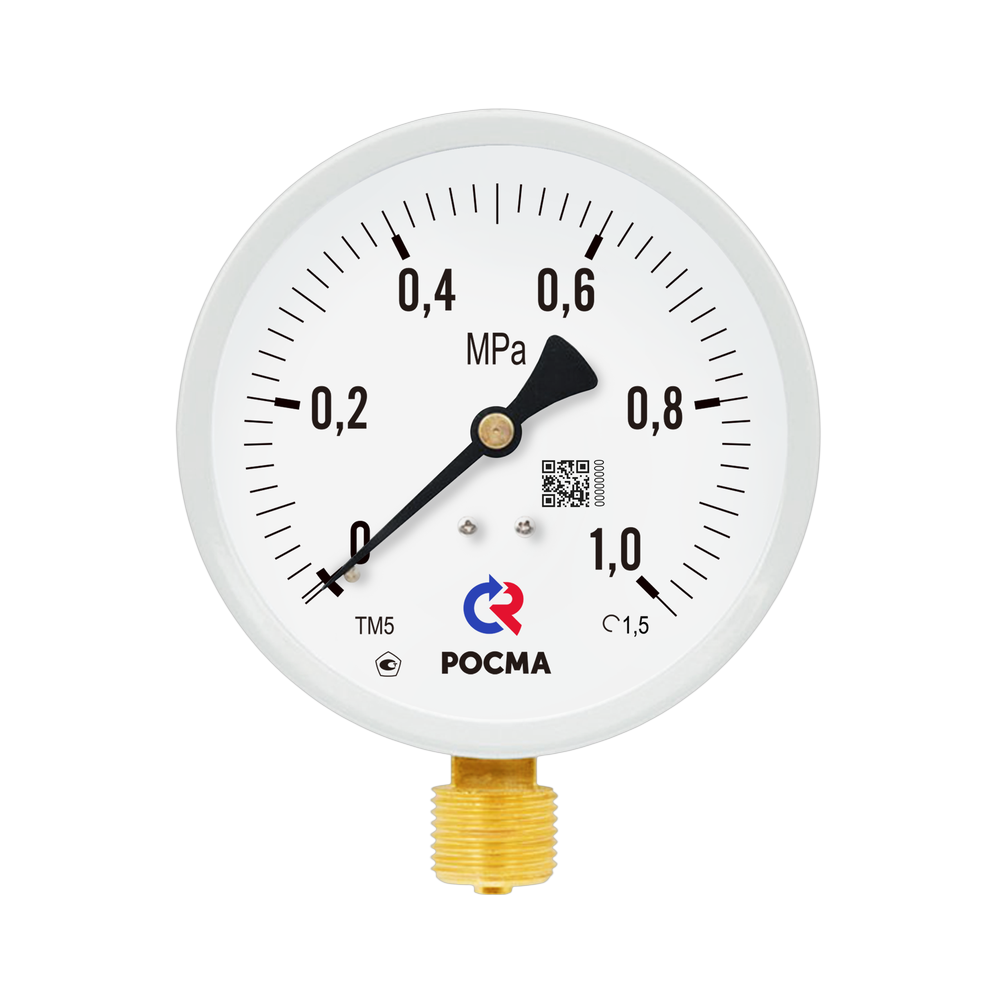

Манометр Росма ТМ-510Р.00(0-6MPa)M20x1,5.1,5.М2
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Манометр ТМ-510Р.00(0-6MPa)M20x1,5.1,5.М2 — показывающий прибор общетехнической серии 10 с диаметром корпуса 100 мм, рассчитанный на измерение избыточного давления сред, не агрессивных к медным сплавам, не вязких и не кристаллизующихся. Класс точности 1,5 обеспечивает достаточную точность измерений, а малый диаметр корпуса позволяет размещать прибор на панелях с ограниченным свободным пространством.
Штуцер имеет радиальное присоединение с резьбой M20×1,5. Верхняя граница измерений составляет 6 МПа. Корпус выполнен из стали, штуцер и чувствительный элемент — из медного сплава, циферблат — из алюминия. Принцип работы основан на зависимости деформации трубки Бурдона от измеряемого давления: трибко-секторный механизм преобразует перемещение свободного конца трубки в поворот стрелки, и та отображает результат на шкале.
Преимущества манометра ТМ-510Р:
- Компактный корпус. Диаметр 100 мм позволяет монтировать прибор в стеснённых условиях и на небольших панелях.
- Надёжность конструкции. Стальной корпус и трибко-секторный механизм из медного сплава обеспечивают продолжительный срок службы.
- Универсальность применения. Прибор востребован в энергетике, металлургии, нефтехимии, судостроении и научно-исследовательских лабораториях.
- Дополнительное оснащение. В комплект поставки по желанию заказчика могут входить трехходовые краны, игольчатые клапаны или разделители сред, а также бобышки, фланцы и скобы для монтажа.
Назначение:
Манометр ТМ-510Р.00(0-6MPa)M20x1,5.1,5.М2 устанавливают в энергетике, металлургии, нефтехимии, судостроении и научно-исследовательских лабораториях, а также на промышленных предприятиях и производствах с повышенными требованиями к безопасности. Действие прибора основано на зависимости деформации трубки Бурдона от измеряемого давления. Монтаж выполняют при отсутствии давления в трубопроводе, а для вращения прибора используют гаечный ключ, прикладывая усилие к штуцеру.
Технические характеристики:
- Тип: манометр
- Серия: 10 (общетехнические)
- Диаметр корпуса: 100 мм
- Класс точности: 1,5
- Диапазон показаний: 0…6 МПа
- Резьба присоединения: M20×1,5
- Присоединение: радиальное
- Корпус: сталь
- Чувствительный элемент: медный сплав
- Механизм: трибко-секторный, медный сплав
- Циферблат: алюминий
- Штуцер: медный сплав
- Межповерочный интервал: 2 года
Технические характеристики
- Для воды
- Для воздуха
- Для газа
- Для масла
- Для пара
- Для водоснабжения
- Для газопровода
- Для коллектора
- Для компрессора
- Для котла
- Для краскопульта
- Для лодки
- Для насоса
- Для насосной станции
- Для отопления
- Для пневмоинструмента
- Для пневмопистолета
- Для редуктора
- Для фильтра
- Для шин
Рабочие диапазоны
Постоянная нагрузка 3/4 шкалы Переменная нагрузка 2/3 шкалы Кратковременная нагрузка 110% шкалыСхемы и чертежи

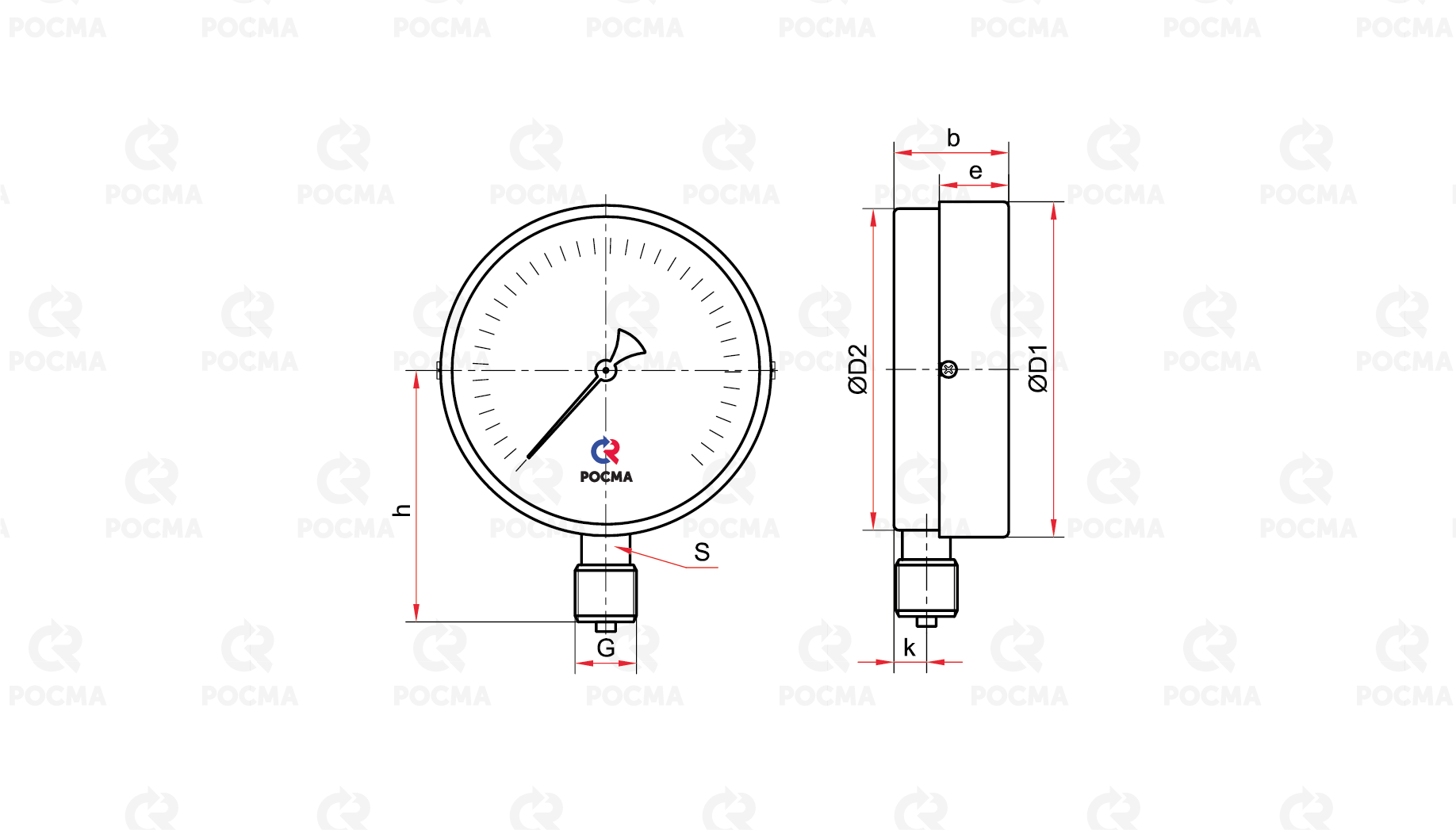

Радиальное присоединение
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | e | h | f | S | G | Вес |
|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-510Р.М2 | 100 | 100 | 98 | 34 | 20 | 74 | 11 | 14 |
G½ или M20×1,5 |
0,27 |
Подключение
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
