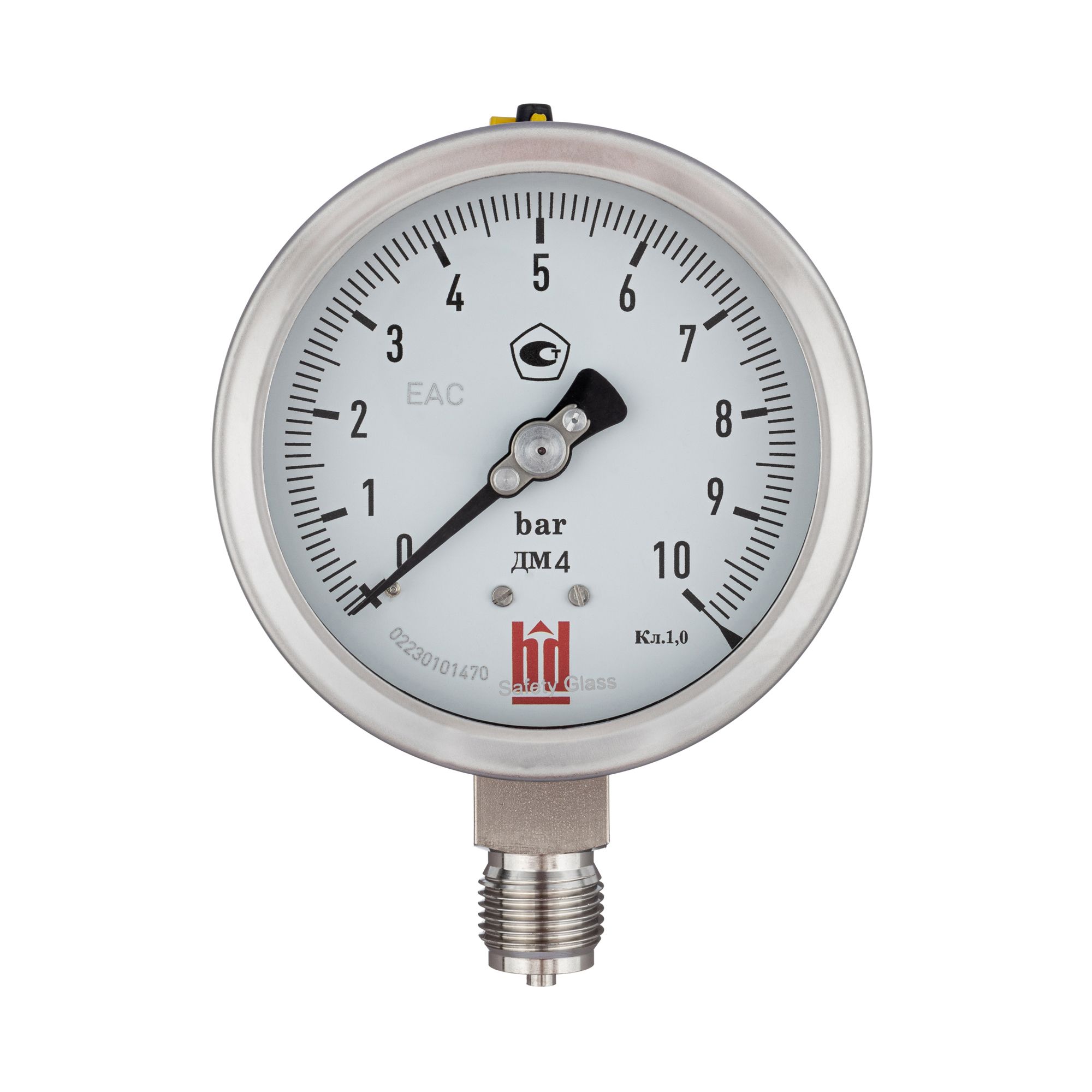

Манометр БД ДМ-4-100 Р (0-10) бар 1 класс G1/2 с разделителем DH-S16-(G1/2)BSP(F)-11/2

Манометр БД ДМ-4-100 Р (0-10) бар 1 класс G1/2 с разделителем DH-S16-(G1/2)BSP(F)-11/2 — это общетехнический деформационный прибор с трубчатой пружиной, созданный для решения задач по контролю давления в самых разных отраслях промышленности. Устройство, выполненное на базе чувствительного элемента Бурдона и качественных материалов, обеспечивает стабильную и достоверную индикацию даже в условиях интенсивной эксплуатации. Благодаря продуманной конструкции и вниманию к деталям, данная модель гарантирует надёжность работы, что позволяет эффективно контролировать и управлять технологическими процессами. Особое внимание в разработке было уделено простоте монтажа и долговечности, что делает это изделие отличным выбором для модернизации существующих и создания новых систем автоматизации. Поставляется в комплекте с разделителем сред DH-S16-(G1/2)BSP(F)-11/2.

Назначение:

Манометр применяется для измерений давления газообразных и жидких, не сильно вязких и не кристаллизирующихся сред, не агрессивных по отношению к нержавеющей стали (аммиак, щелочные и солевые растворы и др.). Используется в сложных эксплуатационных и технологических условиях, в том числе в местах с повышенной вибрацией и пульсацией в пищевой, пивоваренной и фармацевтической промышленности, в криогенной технике, химической и нефтехимической индустрии, в ядерных и холодильных установках, в насосах, прессах, компрессорах, турбинах, дизельных двигателях и т.п. Рекомендуется для применения с разделителями сред.

Преимущества манометра БД ДМ-4-100 Р (0-10) бар 1 класс G1/2 с разделителем DH-S16-(G1/2)BSP(F)-11/2:

• измерительный элемент — трубчатая пружина Бурдона из нержавеющей стали, обеспечивающая стабильность показаний и коррозионную стойкость;
• передаточный механизм из нержавеющей стали обеспечивает надёжную передачу усилия от пружины к стрелке;
• циферблат алюминиевый белого цвета с градуировкой чёрного цвета обеспечивает удобство считывания показаний;
• стрелка алюминиевая чёрного цвета обеспечивает чёткую индикацию измеряемого давления;
• корпус из нержавеющей стали обеспечивает механическую прочность и защиту внутренних элементов;
• кольцо из нержавеющей стали, съёмное, обеспечивает удобство обслуживания и замены стекла;
• степень защиты приборов от воздействия твердых частиц, пыли и воды IP65;
• допустимая температура окружающей среды: -60…+65 °С;
• допустимая температура измеряемой среды: максимум +300 °С; при заполнении глицерином — максимум +65 °С;
• трубная резьба G1/2 обеспечивает надёжное и герметичное крепление прибора в технологическом процессе;
• поставляется в комплекте с разделителем сред DH-S16-(G1/2)BSP(F)-11/2.

Технические характеристики манометра БД ДМ-4-100 Р (0-10) бар 1 класс G1/2 с разделителем DH-S16-(G1/2)BSP(F)-11/2:

• Тип: ДМ (модификация 4).
• Номинальный диаметр корпуса: 100 мм.
• Класс точности: 1,0.
• Диапазон измерений: 0…10 бар.
• Исполнение: радиальное (Р).
• Присоединение: трубная резьба G1/2.
• Измерительный элемент: трубчатая пружина Бурдона, нержавеющая сталь.
• Передаточный механизм: нержавеющая сталь.
• Циферблат: алюминий белого цвета, градуировка чёрного цвета.
• Стрелка: алюминий чёрного цвета.
• Корпус: нержавеющая сталь.
• Стекло: ламинированное безопасное стекло (SAFETY GLASS).
• Кольцо: нержавеющая сталь, съёмное.
• Степень защиты: IP65.
• Допустимая температура окружающей среды: -60…+65 °С.
• Допустимая температура измеряемой среды: максимум +300 °С.
• Дополнительная погрешность при изменении температуры окружающей среды от 20±2 °С в диапазоне рабочих температур на каждые 10 °С: не более ±0,4 %.
• Рекомендуемый диапазон измерений давления: до 75% от конечного значения шкалы.
• Комплектация: разделитель сред DH-S16-(G1/2)BSP(F)-11/2.

Комплект поставки:

В комплект поставки входят манометр, разделитель сред DH-S16-(G1/2)BSP(F)-11/2, паспорт и руководство по эксплуатации.
