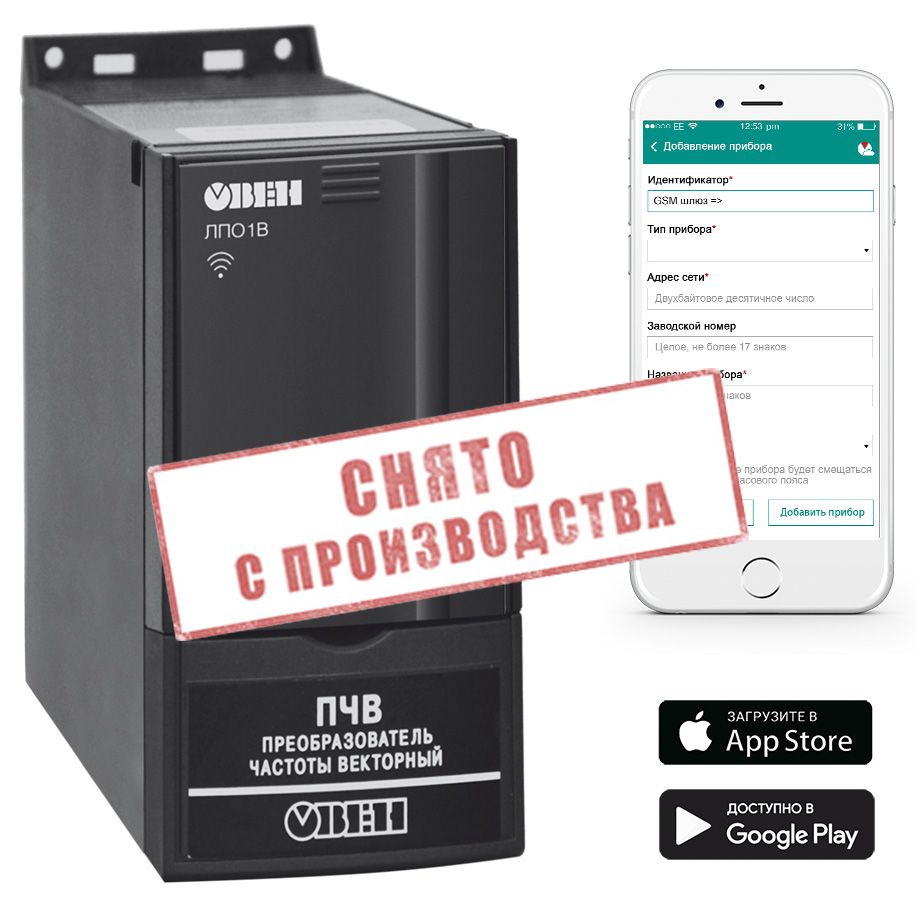

Локальная панель оператора со встроенной точкой Wi-Fi ЛПО1В предназначена для беспроводной настройки и управления преобразователями частоты линейки ПЧВ1/ПЧВ2. Панель устанавливается в гнездо ЛПО на лицевой стороне ПЧВ аналогично панелям ЛПО1 и ЛПО2.
С помощью мобильного конфигуратора (доступен в Google Play и App Store), используя ЛПО1В как точку доступа, можно полноценно настраивать и управлять ПЧВ, сохранять и загружать готовые конфигурации параметров.
Преимущества использования ЛПО1В
- Максимально простая и удобная настройка ПЧВ на объекте.
- Простота установки и замены.
- Нет необходимости в коммутации проводов для настройки ПЧВ.
- Пульт управления ПЧВ в мобильном устройстве.
Отличительные особенности
- Обмен данными по Wi-Fi.
- Установка в стандартное гнездо ЛПО ОВЕН ПЧВ.
- Поддержка всех типов мобильных устройств.
- Пароль для защиты от несанкционированного доступа.
- Индикация состояния и аварий.
Рекомендуется к использованию
- Для удобного и быстрого изменения настроек ПЧВ без перекоммутации кабелей управления на этапе пуско-наладки шкафа управления.
- Для оперативного изменения уставок на ПЧВ в закрытых шкафах.
- Для настройки ПЧВ, установленных в труднодоступных местах (например, на башне крана, окрасочном цехе и т.п.).
Мобильный конфигуратор ПЧВ
Мобильный конфигуратор универсален и может быть использован для удаленной настройки и управления ПЧВ любой серии. Приложение поддерживает платформы Android и iOS.
С помощью мобильного конфигуратора можно реализовать два способа удаленного управления ПЧВ:
- По Wi-Fi-каналу: подключение к ПЧВ осуществляется с телефона по внутренней сети.
- Через облачный сервис OwenCloud: подключение к ПЧВ осуществляется через OwenCloud из любого места планеты.
1. Управление ПЧВ по Wi-Fi-каналу.
Управление по Wi-Fi-каналу осуществляется с помощью локальных панелей оператора с точкой доступа Wi-Fi. По своему корпусному исполнению они близки к обычным ЛПОх, применяемым для настройки и управления ПЧВ.
К выпуску планируются два варианта панелей оператора с точкой доступа Wi-Fi:
- ЛПО1В – для ПЧВ1/ПЧВ2.
- ЛПО3В – для ПЧВ3.
Панель Wi-Fi устанавливается на частотный преобразователь ОВЕН вместо ЛПО (для подключения к ПЧВ используется тот же разъем), и пользователь получает доступ к настройке и управлению ПЧВ. Данный вариант управления будет полезен для инженеров службы эксплуатации и интеграторов для настройки преобразователя частоты по месту. Он позволяет осуществлять:
- Настройку параметров с помощью основного меню.
- Настройку типовых задач управления ПЧ с помощью быстрых меню.
- Управление двигателем.
- Защиту настроек паролем.
2. Управление через облачный сервис OwenCloud
Подключение к ПЧВ производится с помощью сетевых шлюзов линейки ОВЕН Пх210 (так же, как и подключение других приборов ОВЕН с интерфейсом RS-485 на борту). В этом случае пользователь заходит в свой аккаунт OwenCloud из мобильного приложения.
Такой вариант работы с конфигуратором ПЧВ через OwenCloud лучше подойдет для удаленной настройки, мониторинга основных параметров и аналитики.
Облачный сервис мобильного конфигуратора ПЧВ позволяет:
- Изменять параметры ПЧВ с помощью основного или быстрых меню.
- Удаленно управлять двигателем c мобильного телефона.
- Отслеживать изменение основных параметров ПЧВ (группа 16) в реальном и прошедшем времени.
- Отслеживать события (изменение настроек и режимов работы ПЧВ).
- Отслеживать аварии с отображением реального времени их возникновения.
Видео
| Обзор возможностей ЛПО1В | Готовые конфигурации в ЛПО1В | Видео 1. Обзор возможностей мобильного конфигуратора ОВЕН ПЧВ |
| Видео 2. Работа МК ОВЕН ПЧВ при подключении через локальную панель с точкой доступа Wi-Fi | Видео 3. Работа с мобильным конфигуратором ПЧВ при использовании сервиса OwenCloud | Вебинар «Локальная панель оператора с точкой доступа Wi-Fi ЛПО1В для ПЧВ1/ПЧВ2» |
Технические характеристики
| Наименование | Значение |
| Корпус | |
| Степень защиты | IP20 |
| Габаритные размеры | 65×85×20 мм |
| Безопасность | |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 | II |
| Устойчивость к механическим воздействиям по ГОСТ Р 52931 | Группа N2 |
| Устойчивость к климатическим воздействиям по ГОСТ Р 52931 | Группа В3 с расширенным диапазоном температур |
| Устойчивость к электромагнитным воздействиям по ГОСТ 51317 | Критерий С |
| Общие сведения | |
| Время установления рабочего режима (после подачи питания) | Не более 20 с |
| Время непрерывной работы | Круглосуточно |
| Средний срок службы | 5 лет |
| Масса | Не более 0,05 кг |
| Условия эксплуатации | |
| Температура окружающего воздуха | -20…+50 °С |
| Относительная влажность воздуха (при 30 °С и более низких температурах без конденсации влаги | До 85 % |
| Атмосферное давление | 84…106,7 кПа |
Схемы и чертежи
Примеры настройки ПЧВ1 и ПЧВ2 с помощью ЛПО1В и мобильного конфигуратора ПЧВ
| № | Название | Краткое описание |
| 1 | Управление скоростью от внешнего потенциометра | Требуется регулирование скорости в диапазоне от ƒмин до ƒмакс с помощью внешнего потенциометра. Сигнал задания – напряжение в диапазоне от 0 до 10 В. |
| 2 | Цифровой потенциометр | Конфигурация предназначена для управления приводом с помощью цифровых входов без использования внешних или предустановленных заданий в режиме «ПУСК/ДИСТ.», без подключения внешнего потенциометра. Такая конфигурация возможна только в режиме фиксации выходной частоты, когда ПЧВ не реагирует на внешние задания. |
| 3 | Работа на трёх предустановленных скоростях | Конфигурация предназначена для управления вентилятором, который работает на трех фиксированных скоростях, переключаемых кнопками пульта управления. |
| 4 | Поддержание заданного давления | Конфигурация предназначена для управления насосом в режиме «ПУСК/ДИСТ.» по сигналам от датчика давления с диапазоном измерения от 0 (Рдн) до 16 бар (Рдв) и выходом 4-20 мА со скоростью вращения насоса от 20 (ƒмин) до 50 (ƒмакс). Уставка для управления задаётся либо с ЛПО (режим отладки) – в диапазоне 0 (Рн) до 10 бар (Рв), либо предустановленное значение, (Рп) – 4 бар (рабочий режим). |
| 5 | Режим поддержания заданного давления с замкнутым контуром процесса | Конфигурация предназначена для управления насосом в режиме «ПУСК/ДИСТ.» по сигналам от датчика давления с диапазоном измерения от 0 (Рдн) до 16 бар (Рдв) и выходом 4…20 мА со скоростью вращения насоса от 20 (ƒмин) до 50 (ƒмакс). Две уставки для управления задаются как предустановленные задания: Рп1= 6 бар (дневной режим) и Рп2= 3 бар (ночной режим). Выбор уставок осуществляется по цифровому входу, клемма 19. |
| 6 | Поддержание заданной температуры | Требуется поддержание температуры 50 °C (Тном) по датчику температуры с диапазоном 0 °C (Тдмин) – 100 °C (Тдмакс), 4…20 мА. Скорость вращения вентилятора должна находиться в диапазоне от 0 Гц (ƒмин) до 50 Гц (ƒмакс). |
