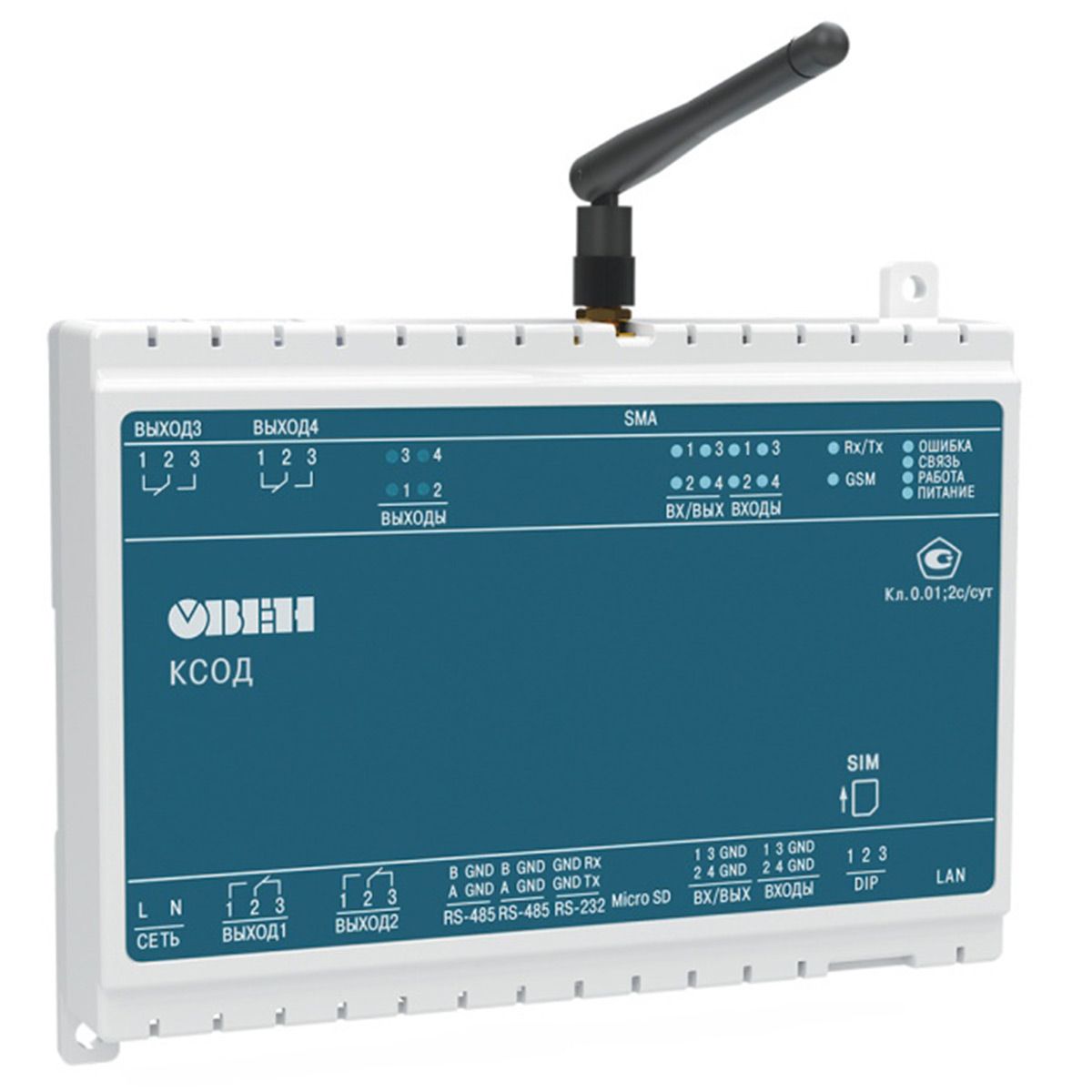

Контроллер для учета ресурсов Овен КСОД-220.03.01-ТЛ-WEB

Контроллер сбора и обработки данных КСОД-220.03.01-ТЛ-WEB представляет собой многофункциональное программируемое устройство, предназначенное для считывания данных коммерческого и технического учета со счетчиков по последовательным интерфейсам и передачи полученной информации на верхний уровень по каналам GPRS и Ethernet. Прибор имеет сертификат средства измерения и выпускается согласно ТУ 4252-008-46526536-2012, соответствует требованиям ГОСТ Р 52931-2008, ГОСТ Р 51840-2001 и ГОСТ Р 51841-2001. КСОД может быть использован в системах автоматического управления технологическим оборудованием, в АСКУЭ, системах сбора и передачи данных (СПД), в качестве коммуникационного контроллера для объединения устройств с различными протоколами и интерфейсами в единую сеть. Логика работы определяется пользователем в процессе программирования контроллера с помощью ПК в среде ПО «Телемеханика ЛАЙТ» (Enlogic).

Контроллер оснащен портом Ethernet 10/100 Мбит/сек, встроенным GSM/GPRS-модемом, слотом для карт памяти microSD/microSDHC, энергонезависимыми часами реального времени, четырьмя универсальными дискретными входами/выходами, четырьмя дискретными входами с групповой гальванической развязкой, четырьмя релейными выходами, двумя гальванически развязанными интерфейсами RS-485 и одним интерфейсом RS-232. Имеет встроенный шаблон WEB-визуализации для учета ресурсов, что позволяет оперативно получать данные через веб-интерфейс.

Расшифровка условного обозначения КСОД-220.03.01-ТЛ-WEB:

• КСОД — контроллер сбора и обработки данных.
• 220 — напряжение питания: переменный ток 90…264 В (номинальное 110/230 В).
• 03 — количество и типы интерфейсов связи: 1 × RS-232, 2 × RS-485.
• 01 — количество и типы входов/выходов: 4 входа, 4 входа/выхода, 4 выхода (релейных).
• ТЛ — система исполнения ПЛК: «Телемеханика ЛАЙТ» (Enlogic).
• WEB — наличие встроенного веб-интерфейса.

Технические характеристики контроллера Овен КСОД-220.03.01-ТЛ-WEB:

• Питание: переменный ток 90…264 В (номинальное 110/230 В, частота 47…63 Гц). Потребляемая мощность — не более 15 ВА.
• Центральный процессор: ATMEL AT91RM9200 (ARM9) с тактовой частотой 180 МГц.
• Память: ОЗУ — 64 Мб (SDRAM), ПЗУ — 16 Мб (NOR Flash), энергонезависимая Retain-память (MRAM) — 128 кбайт.
• Слот для карт памяти: microSD/microSDHC (поддерживаемые файловые системы — FAT16, FAT32).
• Часы реального времени (RTC): точность хода при +25 °C — не более ±0,7 секунды в сутки, время автономной работы от литиевой батареи при +25 °C — не менее 24 месяцев.
• Время выполнения одного цикла программы: установленное по умолчанию (стабилизированное) — 20 мс.
• Интерфейсы связи:
  — 2 × RS-485 (порты P1, P2) с индивидуальной гальванической развязкой (сигналы Data+, Data-, GND, прочность изоляции 1500 В);
  — 1 × RS-232 (порт P3) без гальванической развязки (сигналы RxD, TxD, GND);
  — 1 × Ethernet 10/100 Мбит/с (порт LAN);
  — 1 × встроенный GSM/GPRS-модем.
• Скорости обмена по последовательным интерфейсам: 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с.
• Поддерживаемые протоколы: Modbus-RTU, Modbus-TCP, DNP3, МЭК 60870-5-101, МЭК 60870-5-103, МЭК 60870-5-104.
• Дискретные входы (порт P5): 4 входа. Напряжение логической «1» — 15…30 В, ток — 3…15 мА. Напряжение логического «0» — 0…5 В, ток — не более 2 мА. Минимальная длительность импульса — 25 мс. Групповая гальваническая развязка 1500 В.
• Универсальные дискретные входы/выходы (порт P4): 4 канала, программируемые как вход или выход (настройка DIP-переключателем). В режиме входа: напряжение логической «1» 15…30 В, ток 3…15 мА. В режиме выхода: максимальное напряжение 30 В, максимальный ток нагрузки 250 мА. Групповая гальваническая развязка 1500 В.
• Релейные выходы: 4 нормально разомкнутых/нормально замкнутых контакта. Коммутируемое напряжение: до 270 В переменного тока (категория AC-15) и до 30 В постоянного тока (категория DC-13). Максимальный ток: нормально разомкнутый контакт — 10 А (~250 В) / 5 А (=30 В), нормально замкнутый контакт — 3 А (~250 В) / 3 А (=30 В). Минимальная рекомендуемая нагрузка — 10 мА при 5 В. Электрическая прочность гальванической изоляции — 3000 В. Механический ресурс: не менее 25 000 циклов при максимальной нагрузке, не менее 200 000 циклов при нагрузке менее половины от максимальной.
• Индикация: светодиодная на передней панели (состояние релейных выходов, дискретных входов порта P4 и P5, работа GSM/GPRS-модема, три программируемых индикатора «Ошибка», «Связь», «Работа», индикатор «Питание»).
• Габаритные размеры: 157 × 129,5 × 34 мм.
• Масса: не более 0,3 кг.
• Степень защиты корпуса: IP20 (со стороны передней панели), IP00 (со стороны клемм).
• Средняя наработка на отказ: 100 000 часов.
• Средний срок службы: 8 лет.

Условия эксплуатации и меры безопасности:

• Температура окружающего воздуха: от –40 до +60 °С.
• Относительная влажность воздуха: до 95 % при +35 °С и более низких температурах (без конденсации влаги).
• Атмосферное давление: от 84 до 106,7 кПа.
• Высота над уровнем моря: не более 2000 м.
• Допустимая степень загрязнения: 1 (несущественные загрязнения или наличие только сухих непроводящих загрязнений).
• По способу защиты от поражения электрическим током прибор соответствует классу II по ГОСТ 12.2.007.0-75.
• При эксплуатации и техническом обслуживании необходимо соблюдать требования ГОСТ 12.3.019-80, «Правил эксплуатации электроустановок потребителей» и «Правил охраны труда при эксплуатации электроустановок потребителей».
• Открытые контакты клемм находятся под напряжением. Установка контроллеров должна производиться в специализированных шкафах, доступных только квалифицированным специалистам. Любые подключения и работы по техническому обслуживанию производятся только при отключенном питании.
• Не допускается попадание влаги на контакты выходных соединителей и внутренние элементы. Запрещается использование прибора в агрессивных средах с содержанием в атмосфере кислот, щелочей, масел и т. п.

Особенности устройства:

• Встроенный GSM/GPRS-модем для удаленной передачи данных по каналам сотовой связи (поддержка CSD, GPRS, SMS).
• Программирование в среде Enlogic (в составе ПО «Телемеханика ЛАЙТ») с использованием языка FBD.
• Возможность объединения в один проект любого количества контроллеров.
• Встроенный шаблон WEB-визуализации для учета ресурсов, позволяющий получать данные через веб-интерфейс без дополнительной разработки.
• Измерения и анализ данных с учетом астрономического времени.
• Возможность выгрузки отчетов в ресурсоснабжающие организации.
• Готовая библиотека устройств ОВЕН для быстрого конфигурирования проектов.
• Встроенные протоколы опроса специализированных устройств, используемых в энергетике (электросчетчики, теплосчетчики, расходомеры и т. д.).
• Алгоритмы периодической и спорадической передачи данных, настройка апертуры измерений.
• Создание виртуальных точек учета для гибкого формирования отчетов.
• Энергонезависимые часы реального времени с высокой точностью (ошибка не более 0,7 с/сутки) и резервным питанием от литиевой батареи.
• Слот для карт памяти microSD/microSDHC для ведения архивов и хранения конфигураций.
• Сторожевой таймер (Watchdog Timer) для повышения надежности работы.
• Светодиодная индикация состояния портов, наличия питания, работы модема и программируемых индикаторов.
• Возможность установки на DIN-рейку или на стену.
• Съемные клеммные соединители для удобства монтажа и обслуживания.

Монтаж и подключение:

Монтаж должен производиться обученным специалистом с допуском на проведение электромонтажных работ при отключенном питании контроллера и всех подключенных к нему устройств. Контроллер закрепляется на DIN-рейку (35 мм) или на внутреннюю стену шкафа с помощью двух винтов М3 (не входят в комплект). Для крепления на стене используются проушины корпуса. При монтаже необходимо предусмотреть зазоры для вентиляции не менее указанных в руководстве по эксплуатации. Подключение питания осуществляется к разъемному клеммному соединителю. Подключение внешних устройств по интерфейсам RS-485 (длина линии не более 1200 м) и RS-232 (не более 3 м) выполняется витой парой с соблюдением полярности при отключенном питании. Для подключения к сети Ethernet используется восьмижильный кабель «витая пара» категории 5. Для работы GSM/GPRS-модема необходима внешняя антенна с разъемом SMA (приобретается отдельно). Установка/замена SIM-карты производится при отключенном питании. Для защиты от электромагнитных помех рекомендуется использовать экранированные кабели и устанавливать контроллер в заземленном металлическом шкафу.

Комплект поставки:

• Контроллер КСОД-220.03.01-ТЛ-WEB — 1 шт.
• Кабель КС15 для смены прошивки и консольного доступа к Linux — 1 шт.
• Руководство по эксплуатации — 1 экз.
• Паспорт и гарантийный талон — 1 экз.

Внешняя GSM-антенна, SIM-карта, карта microSD, а также монтажные винты М3 приобретаются отдельно.

Гарантийные обязательства:

Изготовитель — Овен — гарантирует соответствие контроллера требованиям ТУ при соблюдении условий эксплуатации, транспортирования, хранения и монтажа. Гарантийный срок эксплуатации составляет 24 месяца со дня продажи. В случае выхода контроллера из строя в течение гарантийного срока при соблюдении пользователем условий эксплуатации предприятие-изготовитель обязуется осуществить бесплатный ремонт или замену. Порядок передачи изделия в ремонт содержится в паспорте и гарантийном талоне. Гарантийный срок хранения — 3 года со дня выпуска предприятием-изготовителем.
