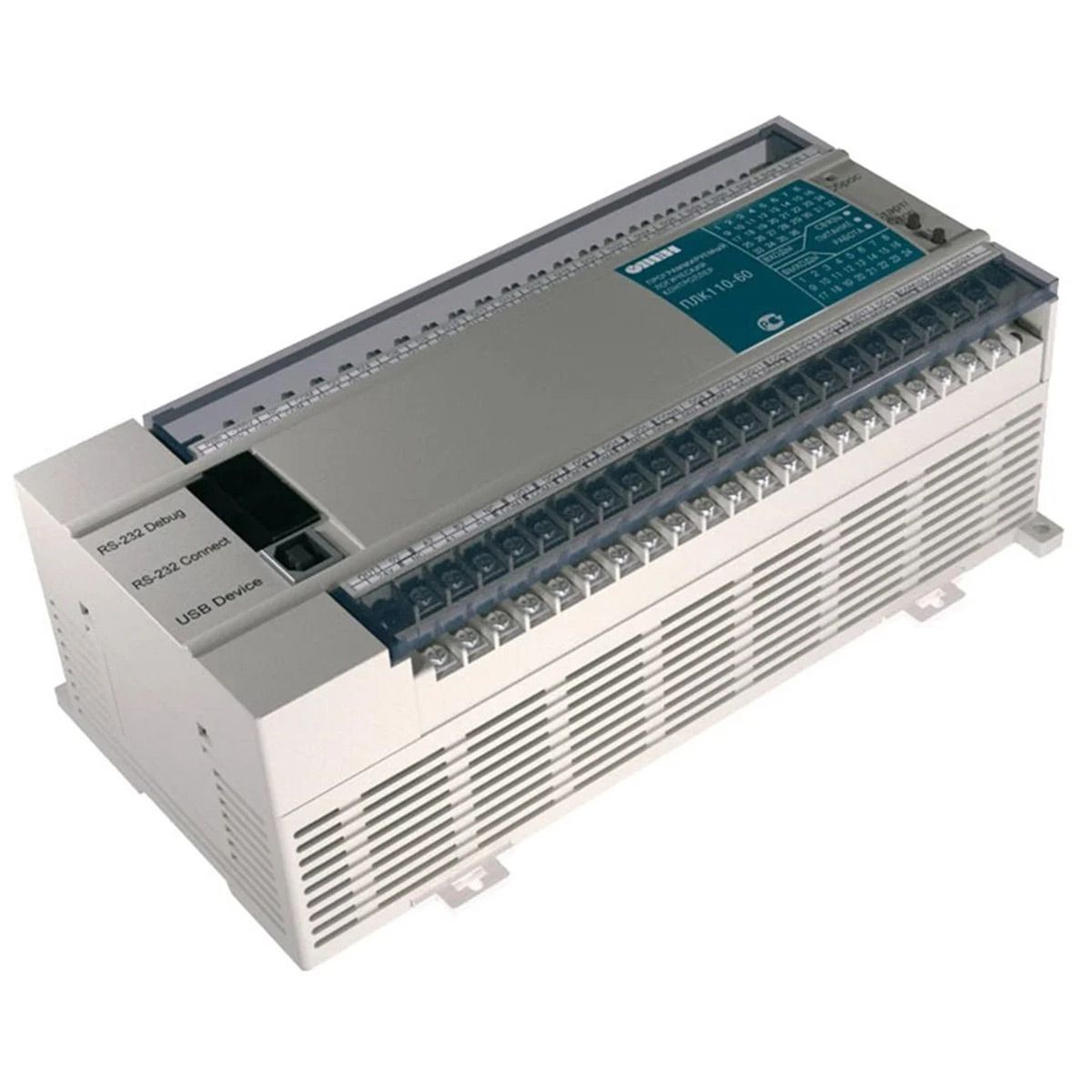

ОВЕН ПЛК110 – линейка программируемых моноблочных контроллеров с дискретными входами/выходами на борту для автоматизации средних систем.
Оптимальны для построения систем автоматизации среднего уровня и распределенных систем управления.
Рекомендуется к использованию
- В системах HVAC
- В сфере ЖКХ (ИТП, ЦТП)
- В АСУ водоканалов (водоподготовка, насосные станции)
- Для управления малыми станками и механизмами
- Для управления пищеперерабатывающими и упаковочными аппаратами
- Для управления климатическим оборудованием
- Для автоматизации торгового оборудования
- В сфере производства строительных материалов
Отличительные особенности линейки
- Мощные вычислительные ресурсы и большой объем памяти.
- Наличие дискретных входов/выходов на борту контроллера.
- Наличие последовательных портов (RS-232, RS-485) на борту контроллера.
- Наличие порта Ethernet для включения в локальные или глобальные сети верхнего уровня.
- Поддержка протоколов обмена Modbus (RTU, ASCII), ОВЕН, DCON.
- Возможность работы напрямую с портами контроллера, что позволяет подключать внешние устройства с нестандартными протоколами.
- Контроллер имеет встроенные часы, что позволяет создавать системы управления с учетом реального времени.
- Встроенный аккумулятор, позволяющий организовать ряд дополнительных сервисных функций: возможность кратковременного пережидания пропадания питания, перевод выходных элементов в безопасное состояние.
Линейка контроллеров ОВЕН ПЛК110
| Параметр |
ПЛК110-30 |
ПЛК110-32 |
ПЛК110-60 |
|
Количество входов
|
18
|
18
|
36
|
|
Быстрых входов
|
2
|
2
|
4
|
|
Быстрых счетчиков
|
2
|
2
|
4
|
|
Энкодеров
|
1 AB
|
1 AB
|
1 ABZ или 2 AB
|
|
Количество выходов
|
12
|
14
|
24
|
|
Быстрых выходов (для ПЛК110 с транзисторными выходами)
|
4
|
4
|
4
|
|
Количество портов RS-485
|
2
|
1
|
2
|
Поддерживаемые интерфейсы и протоколы
|
Протокол
|
Интерфейс
|
Применение
|
|
ОВЕН
|
RS-232
RS-485
|
Поддержка модулей ввода/вывода ОВЕН Мх110
Работа в сетях ОВЕН совместно с ТРМ2хх
|
|
Modbus RTU
Modbus ASCII
|
RS-232
RS-485
|
Поддержка модулей ввода/вывода и операторских панелей (например, ОВЕН СП3хх), связь со SCADA-системами
|
|
Modbus TCP
|
Ethernet 10/100 Mbps
|
Связь со SCADA-системами
|
|
DCON
|
RS-232
RS-485
|
Поддержка модулей ввода/вывода ICP DAS I-7xxx, АDAM-4xxx, операторских панелей
|
|
GateWay (протокол CODESYS)
|
RS-232
Ethernet 10/100 Mbps
USB-Device
|
Программирование контроллера, отладка пользовательской программы
Связь с контроллерами других производителей на базе CODESYS.
Работа с OPC-сервером CODESYS
|
|
Mass Storage Device
|
USB-Device
|
Работа с файлами архивов данных и файлами проекта
|
Контроллеры данной линейки также поддерживают работу с нестандартными протоколами по любому из портов, что позволяет подключать такие устройства, как электро-, газо-, водосчетчики, считыватели штрих-кодов и т.п.
Программирование
Программирование контроллеров осуществляется в профессиональной распространенной среде CODESYS v.2.3.x, максимально соответствующей стандарту МЭК 61131:
- поддержка 5 языков программирования, для специалистов любой отрасли;
- мощное средство разработки и отладки комплексных проектов автоматизации на базе контроллеров;
- функции документирования проектов;
- количество логических операций ограничивается только количеством свободной памяти контроллера;
- практически неограниченное количество используемых в проекте счетчиков, триггеров, генераторов.
Интерфейсы для программирования и отладки: Ethernet, USB, RS-232 (Debug).
При покупке программируемого контроллера ОВЕН ПЛК предоставляются БЕСПЛАТНО
- Среда программирования CODESYS
- Готовые библиотеки программных блоков
- Специальные сервисные утилиты для работы с ОВЕН ПЛК
- Руководство пользователя и обучающие видеокурсы
- Для организации обмена с верхним уровнем предоставляются бесплатные OPC-драйверы, OPC-драйвер Gateway (от CODESYS) и OPC-драйвер Modbus (от ОВЕН)
Общие сведения
|
Габаритные размеры
|
208х110х73 мм
|
|
Степень защиты корпуса
|
IP20 со сторон передней панели, IP00 со стороны клемм
|
|
Индикация на передней панели
|
Светодиодная
|
|
Масса, не более
|
1 кг
|
Питание
|
Напряжение питания:
ПЛК110-24.Х.Х-Х
ПЛК110-220.Х.Х-Х
|
От 18 до 28 В постоянного тока (номинальное 24 В)
От 100 до 240 В переменного тока (номинальное 220 В)
|
|
Потребляемая мощность:
ПЛК110-24.Х.Х-Х, не более
ПЛК110-220.Х.Х-Х, не более:
|
35 ВА
40 ВА
|
|
Параметры встроенного источника питания
|
Выходное напряжение 24±3 В, ток не более 400 мА
|
Ресурсы и дополнительное оборудование
|
Центральный процессор
|
RISC-процессор, 32 разряда, 200 МГц, на базе ядра ARM-9
|
|
Объем оперативной памяти
|
8 МБ, из них 1МБ для кода пользовательской программы, 128кБ для переменных пользовательской программы
|
|
Объем энергонезависимой памяти
|
4 МБ, из них 3МБ доступно для хранения файлов и архивов
|
|
Размер Retain-памяти
|
не более 16 кБ (по умолчанию задано значение 4 кб)
|
|
Время выполнения одного цикла программы
|
- Минимальное (нестабилизируемое) - 250 мкс;
- Установленное по умолчанию (стабилизированное) - 1 мс*
|
|
Дополнительное периферийное оборудование
|
- Часы реального времени с собственным аккумуляторным питанием
- Встроенный источник выдачи звукового сигнала
- Функциональная кнопка на передней панели контроллера
|
Цифровые (дискретные) входы
|
Количество дискретных входов
|
36 шт.
|
|
Подключаемые входные устройства
|
- коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);
- датчики, имеющие на выходе транзистор n-p-n или p-n-p типа с открытым коллектором;
- дискретные сигналы 24±3 В
|
|
Гальваническая развязка дискретных входов
|
Групповая
|
|
Электрическая прочность изоляции дискретных входов
|
1500 В
|
|
Минимальная длительность импульса, воспринимаемого дискретным входом
|
- 50 мкс в режиме счетчик импульсов (Входы DI1..DI4)
- 100 мкс в режиме энкодер (Входы DI1..DI4)
- 3,3 мс (Входы DI5..DI36)
|
|
Напряжение питания дискретных входов
|
24 ± 3 В
|
|
Ток «логической единицы»
|
0...0,006 мА
|
|
Напряжение «логического нуля»
|
0...5 В
|
|
Ток «логической единицы»
|
6..10 мА
|
|
Напряжение «логического нуля»
|
15...27 В
|
Цифровые (дискретные) выходы
|
Количество и тип дискретных выходов:
ПЛК110-Х.Х.Р-Х,
электромагнитных реле:
ПЛК110-Х.Х.К-Х,
транзисторных ключа:
|
ПЛК110-60:
24
24
|
|
Гальваническая развязка дискретных выходов
|
Индивидуальная или групповая (часть выходов собраны в группы по 2 или 4 шт. и имеют общую клемму)
|
|
Электрическая прочность изоляции дискретных выходов
|
1500 В от схемы прибора
500 В между выходами (или группами выходов)
|
Время переключения из состояния «0» в состояние «1» и обратно
|
ПЛК110-Х.Х.К -Х
|
выходы DО1...DО4: 1 мс
выходы DО5...DО24: 30 мс
|
|
ПЛК110-Х.Х.Р-Х
|
выходы DО1...DО24: 50 мс
|
|
Максимальный ток,
коммутируемый контактами реле ПЛК110-Х.Х.Р-Х
|
- не более 3 А (при напряжении не более 250 В переменного тока и cos j > 0,4)
- не более 3 А (при напряжении не более 30 В постоянного тока)
|
|
Механический ресурс реле
|
- не менее 300 000 циклов переключений при максимальной коммутируемой нагрузке
- не менее 500 000 циклов переключений при коммутации нагрузки менее половины от максимальной.
|
|
Максимальный ток транзисторного выхода ПЛК110-Х.Х.К-Х
|
- не более 400 мА (при напряжении не более 30 В)
|
|
Напряжение питания дискретных выходов DO1...DO4 ПЛК110-Х.Х.К-Х
|
от 12 до 30 В
|
|
Ток, потребляемый дискретными выходами DO1...DO4 ПЛК110-Х.Х.К-Х
|
не более 10 мА на все входы
|
Интерфейсы связи и программирования
|
RS-485
|
- ModBus-RTU,
- ModBus-ASCII,
- DCON
- GateWay (только для Debug RS-232)
|
(2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200) бит/с
|
2
|
|
RS-232
|
1
|
|
RS-232-Debug
|
1
|
|
Ethernet 100 Base-T
|
- ModBus-TCP
- Gateway
- TCP-IP, UDP-IP
|
(10, 100) Мбит/с
|
1
|
|
USB-Device
|
CDC
|
115200 бит/с
|
1
|
Программирование
|
Среда программирования
|
CoDeSys 2.3 (версия 2.3.8.1)
|
|
Интерфейсы для связи со средой программирования CoDeSys
|
- RS-232-Debug;
- USB-Device;
- Ethernet
|
Машиностроение и металлообработка
|
Дозирование лакокрасочных материалов с использованием приборов ОВЕН
|
ООО «НПФ Стройпродукция» работает на рынке производства лакокрасочных материалов с 2000 года. Продукция научно-производственной фирмы используется на многих предприятиях РФ и СНГ. Помимо традиционных лакокрасочных материалов (эмали, грунтовки, краски) на предприятии ежегодно ставятся на поточное производство новые виды продукции. При этом значительное внимание уделяется автоматизации производственных процессов.
|
ИП320, МВ110-224.16ДН, ПЛК110, МУ110-224.16Р, БП60, МВ110-224.4ТД
|
|
Система управления регенерацией рабочих растворов
|
ЗАО НПИФ «Военные технологии» разработало систему регенерации рабочих растворов, которая автоматически поддерживает заданные параметры рабочего раствора, его уровень в системе, наличие запаса реагентов и т.п. В основу системы положены контроллеры ОВЕН – ПЛК110 или ПЛК150 (в зависимости от конфигурации системы), модули ввода-вывода и панель оператора СП270.
|
ПЛК150, СП270, ПЛК110
|
|
Автоматизированная система управления сварочным комплексом
|
На кафедре автоматизации технологических процессов Тверского Государственного технического университета (ТГТУ) совместно с компанией «ЭлектроКИПсервис» разработан пульт управления автоматизированным сварочным комплексом. В основу решения были положены отечественные средства автоматики производства компании ОВЕН.
|
ИП320, СП270, БУСТ2, СМИ1, ПЛК110
|
|
Автоматизированная система управления окрасочным комплексом
|
ООО «АТБ Электро» (г. Санкт-Петербург) разработало единую интегрированную систему управления технологическим оборудованием окрасочного комплекса на базе программируемого логического контроллера ОВЕН ПЛК110 и графической панели оператора с сенсорным управлением ОВЕН СП270. Система управления была внедрена в г.Самаре на предприятии, производящем силовые подстанции.
|
БУСТ2, БСФ, СМИ1, МВ110-224.2А, ПЛК110, МВ110-224.16Д, ТРМ210, МУ110-224.6У, БП04, БП60
|
Тара и упаковка
|
Автоматизированная система управления машинами флексографической печати
|
ЗАО НПИФ «Военные технологии» (г. Санкт-Петербург) разработало автоматизированную систему управления машиной флексографической печати с использованием программируемого логического контроллера ОВЕН ПЛК110-60, модулей ввода/вывода ОВЕН Мх110 и панели оператора ОВЕН СП270.
|
СП270, МУ110-224.8И, ПЛК110, МУ110-224.16Р, МК110-224.8Д.4Р, МВ110-220.8АС
|
ЖКХ
|
Система управления комплексом автоматики теплового пункта подготовки воды для ГВС
|
Компания «АТБ Электро» (г. Санкт-Петербург) разработала систему управления теплового пункта (ТП) подготовки воды для горячего водоснабжения многоквартирного жилого комплекса по адресу: г. Санкт-Петербург, ул. Земледельческая д. 8 по заказу предприятия-изготовителя ТП.
|
ПЛК110, МВ110-224.8А, БП60
|
|
Система автоматизированного управления комплексом доочистки сточных вод
|
Компания «АТБ Электро» (г. Санкт-Петербург) разработала на базе приборов ОВЕН для ФГУП (г. Калининград) систему автоматизированного управления комплексом доочистки сточных вод. В основу щита управления были положены программируемый логический контроллер ОВЕН ПЛК110, модули ввода-вывода новой линейки ОВЕН Мх110, блок согласования кондуктометрических датчиков ОВЕН БКК1, блок питания ОВЕН БП60Б.
|
ПЛК110, МВ110-224.16Д, МУ110-224.16Р, МВ110-220.8АС, БКК1, БП60
|
|
Автоматизация управления насосами по уровню в РЧВ через GSM-канал
|
Компания «УралАвтоматика» (г. Уфа) выполнила на базе приборов ОВЕН работы по автоматизации управления скважинными насосами по уровню в РЧВ через GSM-канал в поселке Шамонино Республики Башкортостан.
|
ИП320, ПЛК100, БП14, БСФ, МВ110-224.2А, ПЛК110, МК110-224.8Д.4Р, ПМ01, АС5, БП30, 2ТРМ1
|
|
АСУ ТП водогрейного котла КВ ГМ на базе ОВЕН ПЛК110
|
Предприятием «Котломонтажсервис» (г. Бийск) разработана и внедрена АСУ ТП водогрейного котла КВ ГМ. Аппаратное решение создано на базе контрольно-измерительных средств ОВЕН: логического контроллера ПЛК110, модуля скоростного ввода аналоговых сигналов МВ110-220.8АС, панели оператора СП270.
|
СП270, ПЛК110, НПТ, МВ110-220.8АС, БП30
|
Электроэнергетика
|
Система автоматического управления собственных нужд газопоршневого электроагрегата (САУ СН ГПЭА)
|
Компания «Оптиматик» (Московская область, г. Щелково) разработала систему автоматического управления собственных нужд газопоршневого электроагрегата (САУ СН ГПЭА) на базе программируемого логического контроллера ПЛК110-60. Система управления устанавливается в контейнерах ГПЭА, выпускаемых ОАО «Сатурн – Газовые турбины».
|
МВ110-224.16ДН, МУ110-224.8Р, МУ110-224.8И, ПЛК110, МВ110-224.8А, МУ110-224.6У, БП30
|
|
Новая жизнь компрессора
|
Перед эксплуатационным персоналом Кармановской ГРЭС ОАО «Башкирэнерго» была поставлена задача по замене системы управления воздушного компрессора 2ВМ10-63/9. После оценки поступивших предложений было выбрано проектное решение с использованием средств автоматизации ОВЕН: программируемого контроллера ПЛК110-60 с панелью оператора СП270 и модулем ввода аналоговых сигналов МВА8.
|
СП270, ПЛК110
|
