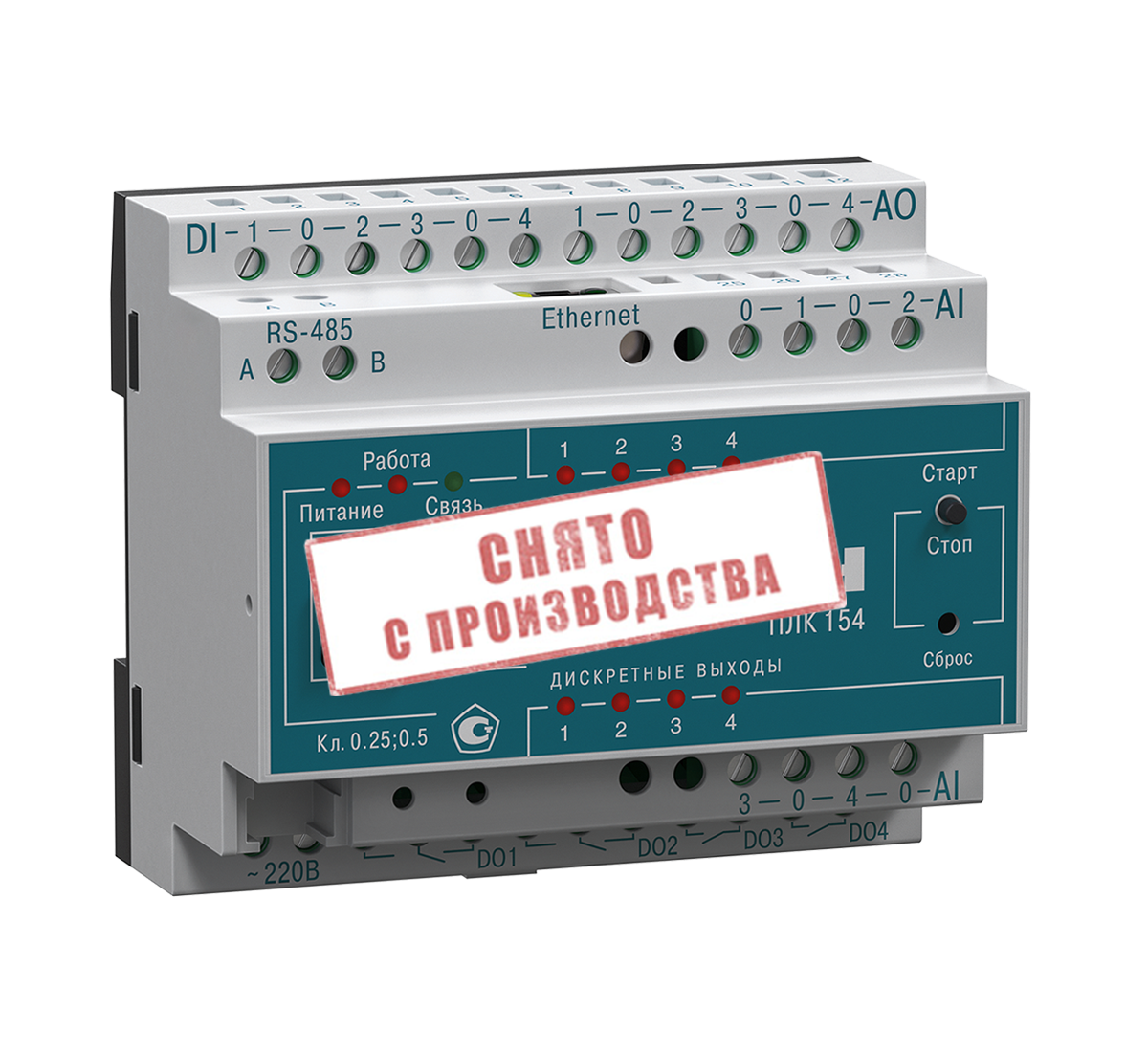

Программируемый контроллер Овен ПЛК154-220.А-L

Артикул: отзывов нет

Код производителя

Программируемый контроллер Овен ПЛК154-220.А-L

По запросу

В корзине

Нет в наличии

Доставка – в ПВЗ или до двери

Оплата – наличными, картой или безналичным расчетом

ОвенКомплектАвтоматика в 2025 году

7 000+новых клиентов

92%отгрузок в день оплаты

15 000+поставок

400+выездных аудитов

150+городов

Описание

Рекомендуем в новые проекты закладывать современные линейки программируемых контроллеров ПЛК110, ПЛК200, СПК2хх или программируемые реле ПР103, ПР205.

Построение системы управления и диспетчеризации на базе ОВЕН ПЛК возможно как с помощью проводных средств – используя встроенные интерфейсы Ethernet, RS-232, RS-485, так и с помощью беспроводных средств – использую радио, GSM, ADSL модемы.

Контроллер ПЛК154-220.А-L серии ПЛК154 от Овен предназначен для малых систем. Устройство имеет 4 дискретных входов, 4 аналоговых входов, 4 релейных выходов, 4 аналоговых выходов. Оснащён процессором ARM9 200 MHz 32-bit RISC, памятью: flash 4 Мб, ОЗУ 8 Мб (SDRAM), retain-памятью 4 Кб (EEPROM), временем цикла 1 мс с интерфейсами Ethernet и RS-485. Поддерживает протоколы ModBus TCP, CODESYS Gateway. Контроллер имеет расширенный температурный диапазон от -10 до +55 °C. Конструкция с креплением на DIN-рейку обеспечивает удобство монтажа.

Назначение:

Для малых систем. Применяется для генераторов, котельных, насосных станций, линий производства, вентиляции, отопления, освещения, канализации, умного дома, конвейера, компрессора, дозирования, фасовки, упаковки, очистки воды, системы безопасности, контроля доступа, теплицы, полива, холодильной установки, печи, зарядки электромобилей, диспетчеризации, телеметрии. Может использоваться в составе систем автоматизации с передачей данных по интерфейсам Ethernet и RS-485.

Преимущества контроллера Овен ПЛК154-220.А-L:

процессор ARM9 200 MHz 32-bit RISC;
память: flash 4 Мб, ОЗУ 8 Мб (SDRAM);
время цикла 1 мс;
встроенные входы/выходы: 4 дискретных входов, 4 аналоговых входов, 4 релейных выходов, 4 аналоговых выходов;
интерфейсы Ethernet, RS-485;
расширенный температурный диапазон от -10 до +55 °C;
поддержка протоколов ModBus TCP, CODESYS Gateway;
монтаж на на DIN-рейку;
степень защиты IP20;
программируется в среде CODESYS v2;

Технические характеристики контроллера Овен ПЛК154-220.А-L:

Процессор: ARM9 200 MHz 32-bit RISC.
Flash-память: 4 Мб.
Оперативная память: 8 Мб (SDRAM).
Retain: 4 Кб (EEPROM).
Время цикла: 1 мс.
Напряжение питания: 230 В.
Потребляемая мощность: 15 ВА.
Дискретных входов (DI): 4.
Аналоговых входов (AI): 4.
Разрядность АЦП: 16 бит.
Релейных выходов: 4.
Максимальный ток реле: 2 А.
Аналоговых выходов (AO): 4.
Ethernet: 1.
RS-485: 1.
Скорость RS-485: 4800 бит/с;9600 бит/с;14400 бит/с;19200 бит/с;28800 бит/с;38400 бит/с;57600 бит/с;115200 бит/с.
Дисплей: Нет.
Программное обеспечение: CODESYS v2.
Поддерживаемые протоколы: ModBus TCP, CODESYS Gateway.
Степень защиты корпуса: IP20.
Тип монтажа: На DIN-рейку.
Диапазон рабочих температур: -10 до +55 °C.
Относительная влажность воздуха: 5-95 %.
Габаритные размеры: 105 мм × 90 мм × 65 мм мм.
Масса: 0,5 кг.
Средняя наработка на отказ: 100 000 ч.
Средний срок службы: 10 лет.

Программирование:

Программируется в среде CODESYS v2. Языки программирования стандарта IEC 61131-3 (ST, LD, FBD, SFC, IL). Проект загружается через интерфейсы Ethernet.

Поддерживаемые протоколы и технологии:

ModBus TCP
CODESYS Gateway

Комплект поставки:

В комплект поставки входят Контроллер ПЛК154-220.А-L, паспорт изделия, руководство по эксплуатации, упаковка и лицензия на среду разработки.

Гарантийные обязательства:

Гарантийный срок эксплуатации составляет 24 месяца со дня продажи. Средний срок службы: 10 лет. Средняя наработка на отказ: 100 000 ч.

Технические характеристики

Производитель ОВЕН Серия ПЛК154

Питание

Потребляемая мощность (max) 15 ВА

Вычислительные ресурсы

Центральный процессор ARM9 200 MHz 32-bit RISC Объем флеш-памяти (тип памяти) 4 Мб Объем оперативной памяти 8 Мб (SDRAM) Объем памяти сетевых переменных 360 байт Объем Retain-памяти (тип памяти) 4 Кб (EEPROM) Время выполнения пустого цикла (стабилизированное) 1 мс Работа по беспроводным сетям GPRS

Интерфейсы связи

Ethernet
RS-232
RS-485

Ethernet 100 Base-T

Количество портов Ethernet 100 Base-T 1 Поддерживаемые промышленные протоколы Ethernet 100 Base-T

CODESYS Gateway
Modbus TCP

RS-485

Количество портов (типы сигналов) RS-485 1 Поддерживаемые протоколы RS-485

Modbus ASCII (Master/Slave)
Modbus RTU (Master/Slave)
ОВЕН (Master)

Скорость передачи RS-485

115200 бит/с
14400 бит/с
19200 бит/с
28800 бит/с
38400 бит/с
4800 бит/с
57600 бит/с
9600 бит/с

RS-232

Поддерживаемые протоколы RS-232

Modbus RTU (Master/Slave)
Modbus ASCII (Master/Slave)
Овен (Master)

Скорость передачи RS-232

115200 бит/с
14400 бит/с
19200 бит/с
28800 бит/с
38400 бит/с
4800 бит/с
57600 бит/с
9600 бит/с

Питание 5 В Нет

Часы реального времени

Тип источника питания Аккумулятор ICR10440 Срок службы на одной батарее 0,5 года

Общее

Назначение Для малых систем Применение

Для вентиляции
Для генераторов
Для диспетчеризации
Для дозирования
Для зарядки электромобилей
Для канализации
Для компрессора
Для конвейера
Для контроля доступа
Для котельных
Для линий производства
Для лифта
Для насосных станций
Для освещения
Для отопления
Для очистки воды
Для печи
Для полива
Для светофоров
Для системы безопасности
Для солнечных панелей
Для телеметрии
Для теплицы
Для умного дома
Для упаковки
Для фасовки
Для холодильной установки
Для шлагбаума

Тип тока Переменный (AC) Тип крепления На DIN-рейку Программное обеспечение CODESYS v2 Ионистор Нет Номинальный ток нагрузки 2 А Диапазон рабочих температур От -10 до +55 °C Допустимая относительная влажность 5-95 % Экран Нет Высота 90 мм Ширина 105 мм Глубина 65 мм Вес 0,5 кг Степень защиты IP20 Индикация состояния Светодиодная Встроенное оборудование

Звуковой излучатель
Кнопка СБРОС
Кнопка Старт
Кнопка Стоп

Средняя наработка на отказ 100 000 ч. Средний срок службы 10 лет Источник питания для часов RTC Аккумулятор ICR10440 Источник питания для Retain Встроенный аккумулятор Быстрые входы 10 кГц Тип входа

Аналоговый (AI)
Дискретный (DI)

Дискретные входы (DI)

Количество входов (дискретные входы (DI)) 4 Режимы работы (дискретные входы (DI))

Определение логического уровня
Программная обработка
аппаратный счетчик
обработчик энкодера

Тип входов по ГОСТ (дискретные входы (DI)) 1 Максимальный ток «логической единицы» (дискретные входы (DI)) 3 мА Минимальная длительность импульса (дискретные входы (DI)) 1 мс Максимальная частота входного сигнала (дискретные входы (DI)) 1 кГц

Быстрые дискретные входы (FDI)

Тип выхода

Аналоговый (AO)
Дискретный (DO)

Тип контакта (дискретные выходы (DO) типа электромагнитное реле) Нормально-разомкнутый контакт Режимы работы (дискретные выходы (DO) типа электромагнитное реле)

Генерация ШИМ сигнала
Переключение логического состояния
