Рекомендуем в новые проекты закладывать современные линейки программируемых контроллеров ПЛК110, ПЛК200, СПК2хх или программируемые реле ПР103, ПР205.
Контроллер ОВЕН ПЛК 150 предназначен
- Для создания систем управления малыми и средними объектами
- Построение систем диспетчеризации
Построение системы управления и диспетчеризации на базе ОВЕН ПЛК возможно как с помощью проводных средств – используя встроенные интерфейсы Ethernet, RS-232, RS-485, так и с помощью беспроводных средств – использую радио, GSM, ADSL модемы.

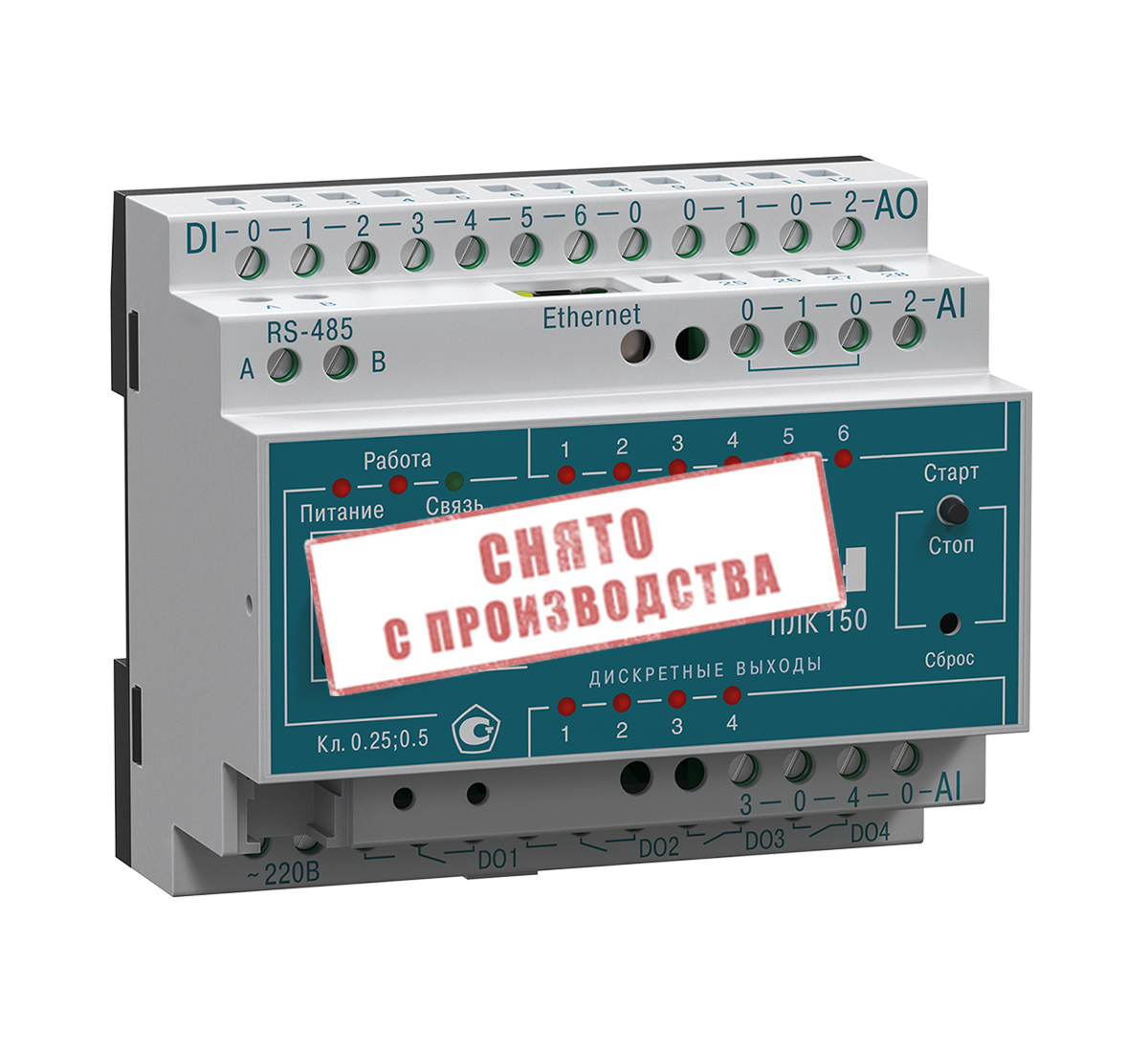

Конструктивные особенности ОВЕН ПЛК150
Контроллер выполнен в компактном DIN-реечном корпусе.
Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.
Вычислительные ресурсы ОВЕН ПЛК 150
В контроллере изначально заложены мощные вычислительные ресурсы при отсутствии операционной системы:
- высокопроизводительный процессор RISC архитектуры ARM9, с частотой 180МГц компании Atmel;
- большой объем оперативной памяти – 8МБ;
- большой объем постоянной памяти – Flash память, 4МБ;
- объем энергонезависимой памяти, для хранения значений переменных – до 16КБ.
Конкурентные преимущества ОВЕН ПЛК150
- Отсутствие ОС, что повышает надежность работы контроллеров
- Скорость работы дискретных входов – до 10КГц при использовании подмодулей счетчика
- Наличие аналоговых входов и выходов
- Большое количество интерфейсов на борту: Ethernet, 3 последовательных порта, работающих независимо друг от друга
- Расширенный температурный диапазон работы: от минус 20 до плюс 70 градусов Цельсия
- Широкие возможности самодиагностики контроллера
- Встроенные часы реального времени
- Встроенный аккумулятор, позволяющий «пережидать» пропадание питания – выполнять программу при пропадании питания, и переводить выходные элементы в «безопасное состояние»
- Возможность создавать и сохранять архивы на Flash контроллера
- Возможность работы по любому нестандартному протоколу по любому из портов, что позволяет подключать устройства с нестандартным протоколом (электро-, газо-, водосчетчики, считыватели штрих - кодов и т.д.)
- Набор готовых программных модулей, предоставляемых бесплатно
Программирование контроллеров ОВЕН ПЛК150
Создание программ для контроллеров ОВЕН ПЛК150, и их конфигурирование осуществляется профессиональной системой программирования CoDeSys v.2.3.6.1 и старше.
Система программирования CoDeSys для покупателей контроллеров ОВЕН совершенно бесплатна, и записывается на диски, идущие в комплекте с контроллерами.
Сертификаты и разрешения для контроллеров ОВЕН ПЛК150
Контроллер ОВЕН ПЛК150 имеет следующие сертификаты:
- сертификат Соответствия;
- сертификат об утверждении типа средств измерений.
Поддерживаемые интерфейсы и протоколы
|
ОВЕН
|
RS-232
RS-485
|
Поддержка модулей ОВЕН МВА8, МВУ8. Работа в сетях ОВЕН совместно с ТРМ2хх, ТРМ151, ТРМ148, ТРМ133 и т.д.
|
|
Modbus RTU Modbus ASCII
|
RS-232
RS-485
|
Поддержка модулей ввода/вывода и операторских панелей, связь со SCADA-системами
|
|
Modbus TCP
|
Ethernet 10/100 Mbps
|
Поддержка модулей ввода/вывода, например ADAM-6000, связь со SCADA-системами
|
|
DCON
|
RS-232
RS-485
|
Поддержка модулей ввода/вывода I-7000, АDAM-4000, операторских панелей
|
|
GateWay (протокол CoDeSys)
|
RS-232
Ethernet 10/100 Mbps
USB-Device
|
Программирование контроллера, отладка пользовательской программы (в т.ч. высокоскоростная отладка в режиме Realtime по Ethernet). Работа с файлами на встроенном Flash-диске. Связь с контроллерами других производителей, сделанных на базе CoDeSys. Работа с OPC-сервером CoDeSys
|
|
Mass Storage Device
|
USB-Device (для ПЛК100)
|
Представление Flash-диска ПЛК как внешнего файлового накопителя. Работа с файлами архивов данных и файлами проекта
|
Контроллеры ОВЕН ПЛК 150 позволяют организовать шлюз между приборами с протоколом ОВЕН (RS-485) и промышленными сетями с протоколами Modbus, Modbus TCP, DCON.
Пользователь имеет возможность реализовать в среде программирования CoDeSys собственный протокол, не поддерживаемый ОВЕН ПЛК 150. В этом случае он может воспользоваться специальной библиотекой, которая открывает низкоуровневый доступ к последовательным портам ОВЕН ПЛК 150 (библиотека входит в комплект поставки контроллера).
Элементы управления
 |
Светодиодная индикация:
– наличия питания;
– работы программы;
– наличия связи со средой программирования CoDeSys;
– состояния дискретных входов;
– состояния дискретных выходов. |
 |
Кнопка «Старт/Стоп» предназначена для запуска и остановки программы в контроллере
|
 |
Скрытая кнопка «Сброс» предназначена для перезагрузки контроллера (нажимается тонким заостренным предметом)
|
Габаритные размеры
 |
| Габаритный чертеж ОВЕН ПЛК150 |
|
Схемы работы ОВЕН ПЛК150 в сети
 |
| Возможная схема работы контроллера ОВЕН ПЛК150 в промышленной сети |
|
Общие сведения
|
Конструктивное исполнение
|
Унифицированный корпус для крепления на DIN-рейку (ширина 35 мм), длина 105 мм (6U), шаг клемм 7,5 мм
|
|
Степень защиты корпуса
|
IР20
|
|
Напряжение питания:
ПЛК150-24
ПЛК150-220
|
18... 29 В постоянного тока (номинальное напряжение 24 В)
90... 264 В переменного тока (номинальное напряжение 220 В) частотой 47... 63 Гц
|
|
Потребляемая мощность
|
6 Вт
|
|
Индикация передней панели
|
1 индикатор питания
6 индикаторов состояний дискретных входов
4 индикатора состояний выходов
1 индикатор наличия связи с CoDeSys
1 индикатор работы программы пользователя
|
Ресурсы
|
Центральный процессор
|
32-х разрядный RISC-процессор 200 МГц на базе ядра АRМ9
|
|
Объем оперативной памяти
|
8 МВ
|
|
Объем энергонезависимой памяти хранения ядра СоDеSуs, программ и архивов
|
4 МВ**
|
|
Размер Retain-памяти
|
4 кВ***
|
|
Время выполнения цикла ПЛК
|
Минимальное 250 мкс (нефиксированное), типовое от 1 мс
|
Дискретные входы
|
Количество дискретных входов
|
6
|
|
Гальваническая изоляция дискретных входов
|
есть, групповая
|
|
Электрическая прочность изоляции дискретных входов
|
1,5 кВ
|
|
Максимальная частота сигнала, подаваемого на дискретный вход
|
1 кГц при программной обработке
10 кГц при применении аппаратного счетчика и обработчика энкодера
|
Дискретные выходы
|
Количество дискретных выходов
|
4 э/м реле
|
|
Характеристики дискретных выходов
|
Ток коммутации до 2 А при напряжении не более 220 В 50 Гц и cos j > 0,4
|
|
Гальваническая изоляция дискретных выходов
|
есть, индивидуальная
|
|
Электрическая прочность изоляции дискретных выходов
|
1,5 кВ
|
Аналоговые входы
|
Количество аналоговых входов
|
4
|
|
Типы поддерживаемых унифицированных входных сигналов
|
Напряжение 0...1 В, 0...10 В, -50...+50 мВ
Ток 0...5 мА, 0(4)...20 мА
Сопротивление 0...5 кОм
|
|
Типы поддерживаемых датчиков
|
Термосопротивления:
ТСМ50М, ТСП50П, ТСМ100М, ТСП100П,
ТСН100Н, ТСМ500М, ТСП500П, ТСН500Н,
ТСП1000П, ТСН1000Н
Термопары:
ТХК (L), ТЖК (J), ТНН (N), ТХА (K), ТПП (S),
ТПП (R), ТПР (В), ТВР (А-1), ТВР (А-2)
|
|
Разрядность встроенного АЦП
|
16 бит
|
|
Внутреннее сопротивление аналогового входа:
- в режиме измерения тока
- в режиме измерения напряжения 0...10 В
|
50 Ом
Около 10 кОм
|
|
Время опроса одного аналогового входа
|
0,5 с
|
|
Предел основной приведенной погрешности измерения аналоговыми входами
|
0,5 %
|
|
Гальваническая изоляция аналоговых входов
|
отсутствует
|
Аналоговые выходы
|
Количество аналоговых выходов
|
2
|
|
Разрядность ЦАП
|
10 бит
|
|
Тип выходного сигнала
ПЛК 150-И
ПЛК 150-У
ПЛК 150-А
|
Ток 4...20 мА
Напряжение 0...10 В
Ток 4...20 мА или напряжение 0...10 В
|
|
Питание аналоговых выходов
|
встроенное, общее на все выходы
|
|
Гальваническая изоляция аналоговых выходов
|
есть, групповая
|
|
Электрическая прочность изоляции аналоговых выходов
|
1,5 кВ
|
Интерфейсы связи
|
Интерфейсы
|
Ethernet 100 Base-T
RS-232
RS-485
|
|
Скорость обмена по интерфейсам RS
|
от 4800 до 115200 bps
|
|
Протоколы
|
ОВЕН
ModBus-RTU, ModBus-ASCII
DCON
ModBus-TCP
GateWay (протокол CoDeSys)
|
Программирование
|
Среда программирования
|
CoDeSys 2.3.8.1 (и старше)
|
|
Интерфейс для программирования и отладки
|
RS-232 или Ethernet
|
Характеристики дискретных входных сигналов
|
ПЛК150-24
|
29... 17 В* - логическое значение 1
5...0 В* - логическое значение 0
|
Вход срабатывает при протекающем через него токе величиной не менее 3 мА
|
|
ПЛК150-220
|
С помощью сухого контакта или ключа, коммутирующего общую клемму дискретных входов и клемму конкретного входа
|
Суммарное сопротивление контакта и линии подключения должно быть не более 100 Ом
|
Характеристики встроенных выходных элементов
|
И
|
Цифроаналоговый преобразователь "параметр - ток 4...20 мА"
|
Сопротивление нагрузки от 0 до 900 Ом
|
|
У
|
Цифроаналоговый преобразователь "параметр - напряжение 0...10 В"
|
Сопротивление нагрузки от 2 кОм
|
|
А
|
Цифроаналоговый преобразователь "параметр - ток 4...20 мА или напряжение 0...10 В"
|
Сопротивление нагрузки от 150 до 900 Ом для токового сигнала и свыше 10 кОм для сигнала напряжения
|
Типы датчиков и унифицированных сигналов, подключаемых к аналоговым входам
|
Термопреобразователи сопротивления (по ГОСТ 6651- 94)
|
|
ТСМ (Cu 50) W100 = 1,4260
|
-50 °С...+200 °С
|
|
ТСМ (50М) W100 = 1,4280
|
-190 °С...+200 °С
|
|
ТСП (Pt 50) W100 = 1,3850
|
-200 °С...+750 °С
|
|
ТСП (50П) W100 =1,3910
|
-200 °С...+750 °С
|
|
ТСМ (Cu 100) W100 =1,4260
|
-50 °С...+200 °С
|
|
ТСМ (100М) W100 =1,4280
|
-190 °С...+200 °С
|
|
ТСП (Pt 100) W100 =1,3850
|
-200 °С...+750 °С
|
|
ТСП (100П) W100 =1,3910
|
-200 °С...+750 °С
|
|
ТСН (100Н) W100=1,6170
|
-60 °С...+180 °С
|
|
ТСМ (Cu 500) W100 =1,4260
|
-50 °С...+200 °С
|
|
ТСМ (500М) W100 =1,4280
|
-190 °С...+200 °С
|
|
ТСП (Pt 500) W100 =1,3850
|
200 °С...+750 °С
|
|
ТСП (500П) W100 =1,3910
|
-200 °С...+750 °С
|
|
ТСН (500Н) W100 =1,6170
|
-60 °С...+180 °С
|
|
ТСМ (Cu 1000) W100 =1,4260
|
-50 °С...+200 °С
|
|
ТСМ (1000М) W100 =1,4280
|
-190 °С...+200 °С
|
|
ТСП (Pt 1000) W100 =1,3850
|
-200 °С...+750 °С
|
|
ТСП (1000П) W100 =1,3910
|
-200 °С...+750 °С
|
|
ТСН (1000Н) W100 =1,6170
|
-60 °С...+180 °С
|
|
Термопары (по ГОСТ Р 8.585-2001)
|
|
ТХК (L)
|
-200 °С...+800 °С
|
|
ТЖК (J)
|
-200 °С...+1200 °С
|
|
ТНН (N)
|
-200 °С...+1300 °С
|
|
ТХА (K)
|
-200 °С...+1300 °С
|
|
ТПП (S)
|
0 °С...+1600 °С
|
|
ТПП (R)
|
0 °С...+1600 °С
|
|
ТВР (А-1)
|
0 °С...+2500 °С
|
|
ТВР (А-2)
|
0 °С...+1800 °С
|
|
ТВР (А-3)
|
0 °С...+1600 °С
|
|
ТМК (Т)
|
-200 °С...+400 °С
|
|
Унифицированные сигналы постоянного напряжения и тока (по ГОСТ 26.011-80)
|
|
0...5,0 мА
|
0...100 %
|
|
0...20,0 мА
|
0...100 %
|
|
4,0...20,0 мА
|
0...100 %
|
|
-50,0...+50,0 мВ
|
0...100 %
|
|
0...1,0 В
|
0...100 %
|
|
0...10,0 В
|
0...100 %
|
|
Датчики сопротивления
|
|
0... 5000 Ом
|
0...100 %
|
 |
|
Схема подключения питания, дискретных входов и выходов ПЛК150-220
|
|
Схемы подключения датчиков ко входам ПЛК150
 |
 |
|
Схема подключения датчиков к дискретным входам ПЛК150
|
Схема подключения датчиков к аналоговым входам ПЛК150
|
|
Машиностроение и металлообработка
|
Система управления регенерацией рабочих растворов
|
ЗАО НПИФ «Военные технологии» разработало систему регенерации рабочих растворов, которая автоматически поддерживает заданные параметры рабочего раствора, его уровень в системе, наличие запаса реагентов и т.п. В основу системы положены контроллеры ОВЕН – ПЛК110 или ПЛК150 (в зависимости от конфигурации системы), модули ввода-вывода и панель оператора СП270.
|
ПЛК150, СП270, ПЛК110
|
|
Камера инфракрасной сушки
|
ЗАО НПО «Элком» (г. Казань) разработало камеру инфракрасной сушки (ИК-сушки) металлоконструкций после окраски жидкими лако-красочными материалами. В основу системы управления камерой положены приборы ОВЕН.
|
ИП320, ПЛК150, БСФ, БП60
|
|
Щит управления комбинированной окрасочно-сушильной камерой
|
Компания «АТБ Электро» (г. Санкт-Петербург) разработала щит управления комбинированной окрасочно-сушильной камерой на базе программируемого логического контроллера ОВЕН ПЛК150, модуля дискретного ввода/вывода ОВЕН МДВВ и графической панели оператора ОВЕН ИП320.
|
ИП320, ПЛК150
|
Тара и упаковка
|
Автоматизация термопластавтомата ДЕЗ 130-125Ц1 в Ростове-на-Дону
|
Компания «УралАвтоматика» выполнила работы по автоматизации термопластавтомата ДЕЗ 130-125Ц1 (PI-130, Индия) в г. Ростове-на-Дону. В основу системы управления были положены приборы ОВЕН.
|
ИП320, ПЛК150
|
Производство строительных материалов
|
Разработка автоматического предвспенивателя пенополистирола
|
Предприятие «ВяткаСтройДеталь» - разработчик и поставщик технологических линий по производству пенопласта пенополистирольного и изделий из него. Для решения очередной задачи – автоматизации предвспенивателя пенополистирола – предприятием вновь были выбраны приборы ОВЕН: панель оператора ИП320, программируемый логический контроллер ПЛК150, тензодатчик с преобразователем сигнала МВ110-224.1ТД, преобразователь частоты ПЧВ101-К75-А.
|
ИП320, ПЛК150, МВ110-224.1ТД
|
|
Система управления весодозированием асфальтосмесительной установки
|
Система управления весодозированием асфальтосмесительной установки предназначена для автоматического высокоточного взвешивания всех компонентов и автоматического управления всеми механизмами АБЗ от затворов, клапанов или шнеков расходных бункеров до шибера смесителя для приготовления стабильно качественных асфальтовых смесей за счёт исключения субъективного фактора из системы управления оборудованием.
|
ПЛК150, АС4, БП60, ТРМ138В
|
Пищевая промышленность
|
Климат-камеры на базе ОВЕН ПЛК
|
Специалисты компании «Холодон» разработали и внедрили систему автоматизированного управления климат-камерой на базе ОВЕН ПЛК и модулей ОВЕН МВА8, МВУ8, которая получила наименование «Комплекс управления камерным оборудованием КУ-01.62КО». Первый комплекс АСУ технологическим оборудованием был успешно внедрён на овощехранилище.
|
ПЛК150 |
|
Система управления маслоотжимным прессом
|
Технологические линии по переработке и производству продуктов питания должны отвечать строгим стандартам. Без применения современных средств автоматизации невозможно выдержать требования техпроцесса и добиться желаемого качества продукта. Современные линии по производству растительного масла на Орловском маслобойном заводе (ОАО «Орёлрастмасло»), оснащённые средствами автоматизации ОВЕН, работают надёжно.
|
ИП320, ПЛК150, ТРМ1, ТРМ201
|
|
Стерилизация консервной продукции
|
Высокое качество консервной продукции обеспечивается четкой и слаженной работой всех звеньев процесса переработки: начиная с сортировки, мойки, бланшировки, расфасовки и заканчивая упаковкой и стерилизацией. Стерилизация – один из самых ответственных этапов переработки сельскохозяйственных продуктов. Для стерилизации консервов применяют аппараты периодического действия, к которым относятся автоклавы. Автоматизированная система управления автоклавом может быть успешно построена на приборах ОВЕН.
|
ИП320, ПЛК150
|
ЖКХ
|
Автоматизация котельной школы на хуторе Волоцком Волгоградской области с использованием ПЛК150
|
Компания «Сантехреммонтаж» (г. Волгоград) осуществила автоматизацию котельной школы в х. Волоцком Чернышковского района Волгоградской области с использованием программируемого логического контроллера ОВЕН ПЛК150, GSM/GPRS-модема ОВЕН ПМ01 и другого оборудования ОВЕН.
|
ПЛК150, ПМ01, БКК1, 2ТРМ1
|
|
Автоматизированная система управления ИТП жилых домов на базе приборов ОВЕН
|
Специалистами компании «Приборы контроля и Привод» (г. Пермь) разработана автоматизированная система индивидуальных тепловых пунктов жилого комплекса, состоящего из четырех 25-этажных домов. Аппаратная часть системы построена в основном на базе средств автоматизации ОВЕН: ПЛК150, модулей МВА8, МДВВ, МВ110-16ДН, панели оператора СП270.
|
ПЛК150, СП270, МВ110-224.16ДН
|
|
Система управления и диспетчеризации котельной на ОАО «Северный пресс»
|
Компания «ПромМатика» (г. Санкт-Петербург), занимающаяся проектированием, монтажом и наладкой систем автоматизации, осуществила реконструкцию котельной для ОАО «Северный пресс» с использованием контроллеров ОВЕН ПЛК150 и другого оборудования ОВЕН.
|
ПЛК150 |
|
Система телеметрии подогревателя ГВС газовой котельной МУП «Вологдагортеплосеть»
|
Компания ПРОЕКТ-П (г. Вологда) для МУП «Вологдагортеплосеть» разработала и внедрила систему телеметрии подогревателя горячего водоснабжения (ГВС) газовой котельной, находящейся по адресу: г. Вологда, ул. Прилукская, д. 5. Система телеметрии разработана и внедрена с целью модернизации котельной и перевода ее в работу без постоянного присутствия обслуживающего персонала.
|
ПЛК150, ПМ01
|
|
Управление центральным тепловым пунктом
|
В 2005 году в Таганроге теплоэнергетическим предприятием ОАО ТЭПТС «Теплоэнерго» запущена программа модернизации центральных тепловых пунктов (ЦТП). К участию в программе была подключена компания «Альпром СК», которая специализируется на диспетчеризации систем управления ЦТП и котельных, а в основу систем управления были положены приборы ОВЕН – контроллеры ПЛК100, ПЛК150, модули ввода МВА8, блоки питания и др.
|
ПЛК100, ПЛК150, БП14, БСФ, ТРМ1
|
|
Поддержание микроклимата в концертном зале с помощью контроллеров ОВЕН
|
Компания «Системы Высокотехнологических Решений» («СВР») уже много лет осуществляет сервисное обслуживание системы поддержания микроклимата в Государственном Большом Концертном Зале имени С. Сайдашева в Казани. При модернизации автоматизированной системы, обеспечивающей оптимальную температуру и влажность, специалисты использовали контроллеры ОВЕН.
|
ПЛК150, ТРМ133М
|
|
Система автоматизации канализационной насосной станции
|
ООО НПФ «Инженерные технологии» (г. Екатеринбург) разработала автоматизированную систему управления канализационной насосной станции и внедрила ее в поселке Молебка Свердловской области. В системе автоматики были использованы приборы компании ОВЕН.
|
ПЛК150, ПМ01
|
Сельское хозяйство
|
Автоматизация технологических процессов на ООО «Амурский бройлер»
|
ООО «Амурский бройлер» - одно из крупнейших производителей куриного мяса в Дальневосточном регионе. Основное направление деятельности – производство мяса птицы, субпродуктов, колбасных изделий, мясных полуфабрикатов, цыплят и кормов.
|
ПЛК150, СП270, АС2-М, ТРМ10, АС3-М, УКТ38-Щ4, ТРМ212, ТРМ138В
|
Электроэнергетика
|
Разработки ООО «Амурская Электронная Станция» на базе приборов ОВЕН
|
ООО «Амурская Электронная Станция» - производственное предприятие, предлагающее комплекс услуг «под ключ» по производству электрощитового оборудования. В своих разработках компания использует приборы ОВЕН.
|
ПЛК150, УЗОТЭ-2У, САУ-М6, САУ-М7Е, ТРМ501, САУ-МП, УКТ38-Щ4, 2ТРМ1, ТРМ138В
|
Транспорт
|
Два вида топлива. Какое выбрать? Решает АСУ
|
Бескрайние просторы морей бороздят послушные воле человека корабли, приводимые в движение мощными двигателями, использующими моторное топливо различных видов. Но перед тем как топливо поступит в двигатели, его надо определенным образом подготовить. Эту задачу успешно решает автоматизированная система управления, построенная на приборах ОВЕН.
|
ИП320, ПЛК150
|
|
Жизнь двигателя зависит от качества моторного масла
|
Лаборатория «Квалификационные испытания смазочных материалов» ОАО «ВНИИ НП» обладает уникальными стендами, которые используются при разработке моторных масел с привлечением новых композиций присадок, а также для контроля качества моторных масел. Стенды создавались в разное время. Системы управления некоторых из них постепенно устаревают и требуют либо замены некоторых элементов, либо полной модернизации.
|
ИП320, ПЛК150, БУСТ
|
Назад
Доставка
Оплата
Наш офис
+7 (495) 135-135-5
