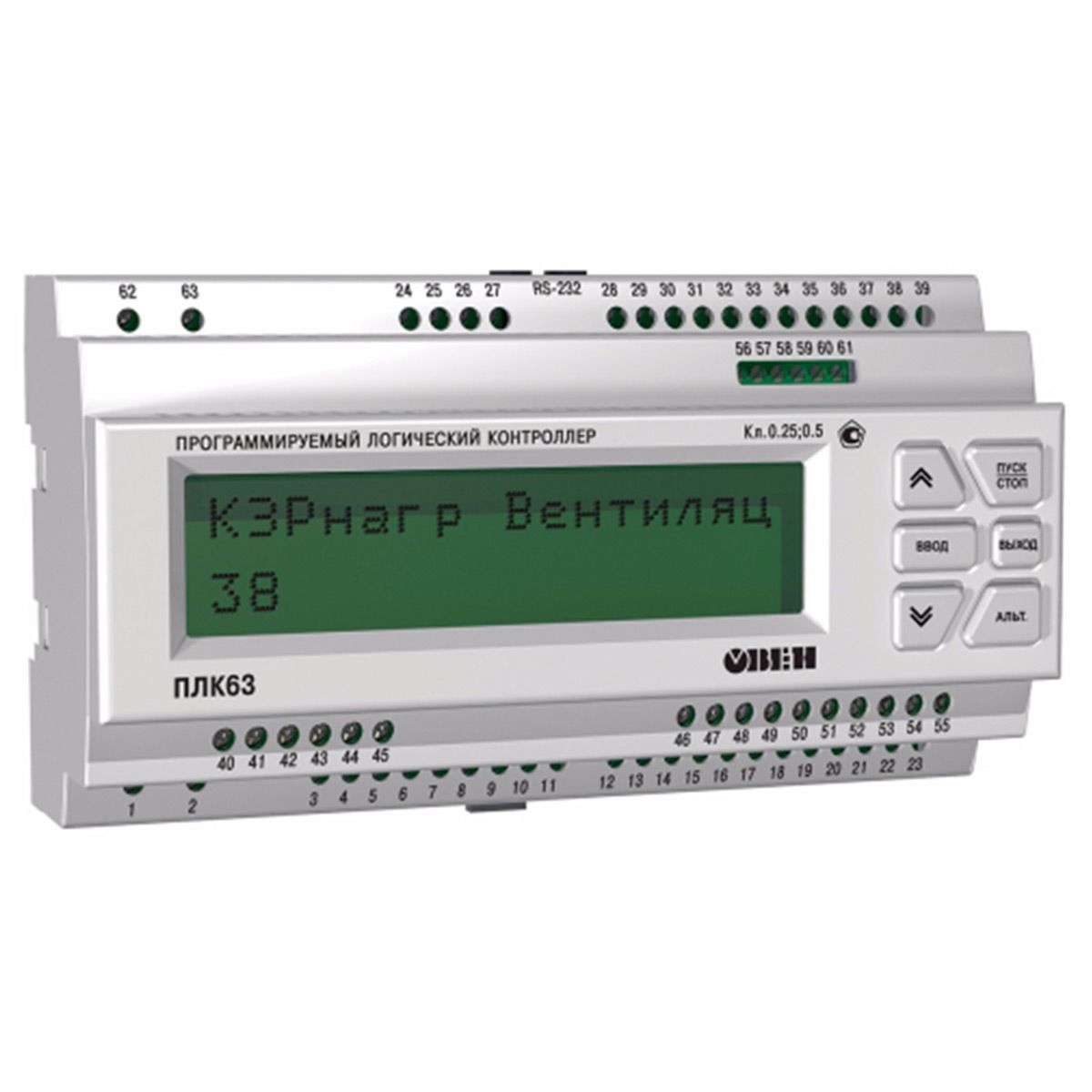

Контроллер программируемый Овен ПЛК63-РИИИИИ-L
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Рекомендуем в новые проекты закладывать современные линейки контроллеров ПЛК200, СПК1хх или программируемые реле ПР200.
Полноценный программируемый контроллер для простых задач автоматизации. Основные области применения ОВЕН ПЛК63 – ЖКХ, ЦТП, ИТП, котельные, небольшие станки. Представляет собой удобную базу для создания законченных приборов.
Программируемый логический контроллер Овен ПЛК63-РИИИИИ-L предназначен для автоматизации локальных систем управления технологическими процессами. Модель с лицензией L обладает объемом памяти ввода-вывода 360 байт и оснащена шестью выходными устройствами: первое – электромагнитное реле, остальные пять – аналоговые выходы с токовым сигналом 4…20 мА.
Назначение:
Контроллер применяется для построения систем автоматизированного управления оборудованием в энергетике, на транспорте, в промышленности, жилищно-коммунальном и сельском хозяйстве. Прибор обрабатывает сигналы от встроенных аналоговых и дискретных входов, управляет исполнительными механизмами через выходные устройства, обменивается данными по интерфейсам RS-485 и RS-232, а также отображает информацию на встроенном ЖКИ.
Особенности и преимущества:
- Восемь универсальных аналоговых входов для подключения термопреобразователей сопротивления, термопар, датчиков с унифицированными токовыми и voltage сигналами, а также резистивных датчиков.
- Комбинированные дискретные выходы: одно реле на 4 А (250 В переменного / 100 В постоянного тока) и пять аналоговых выходов 4…20 мА с нагрузочной способностью до 900 Ом.
- Восемь дискретных входов с возможностью настройки логики и фильтрации дребезга контактов.
- Встроенный двухстрочный 16-разрядный ЖКИ с подсветкой и пленочная клавиатура из 6 кнопок для оперативного контроля и изменения параметров.
- Поддержка сред программирования CoDeSys V2.3 (языки МЭК 61131-3) – пользовательская логика создается с использованием библиотек функций для работы с входами/выходами, ЖКИ, звуковым излучателем и протоколами Modbus / ОВЕН.
- Наличие аппаратных часов реального времени с автономным питанием от батареи CR2032 (срок службы до 7 лет) и встроенного звукового излучателя.
- Интерфейсы RS-485 и RS-232 для работы в качестве Master или Slave, автоматическое определение протокола (Modbus RTU/ASCII или ОВЕН).
- Возможность подключения модуля расширения МР1 для увеличения числа дискретных выходов до 8 дополнительных каналов.
- Компактный корпус для монтажа на DIN-рейку (габариты 157×86×58 мм), широкий диапазон питания (постоянное 150…300 В или переменное 90…264 В).
- Эксплуатация при температуре от –10 до +55 °С, высокая помехоустойчивость (класс А по ГОСТ Р 51841).
Технические характеристики программируемого контроллера Овен ПЛК63-РИИИИИ-L:
| Питание | |
|---|---|
| Напряжение питания (постоянное / переменное, 47…63 Гц) | 150…300 В / 90…264 В (номинальное 220 В) |
| Потребляемая мощность (постоянное / переменное) | не более 12 Вт / 18 ВА |
| Дискретные входы (8 каналов) | |
| Тип входов по ГОСТ Р 52931 | 1 и 2 |
| Уровень сигнала «логической единицы» | 12…27 В (ток не менее 4,5 мА) |
| Уровень сигнала «логического нуля» | 0…4 В (ток не более 1,5 мА) |
| Минимальная длительность импульса | 5 мс |
| Гальваническая развязка | групповая (1…4 и 5…8), 1780 В |
| Аналоговые входы (8 каналов) | |
| Типы подключаемых датчиков | ТС (Pt50, 50П, Cu50, 50М, Pt100, 100П, Cu100, 100М, Pt500, 500П, Pt1000, 1000П, Ni1000), ТП (ТХК L, ТХА К), унифицированные сигналы тока 0…20, 4…20, 0…5 мА, напряжения 0…1 В, резистивные 40…900 Ом и 0,04…2 кОм |
| Разрядность АЦП | 15 бит (сигма-дельта) |
| Погрешность (ТП / ТС и унифицированные) | ±0,5 % / ±0,25 % |
| Время опроса (ТС / ТП и ток/напряжение) | 0,8 с / 0,4 с (на один канал) |
| Входной импеданс (токовый / напряженческий) | 100 Ом (внешний шунт) / не менее 100 кОм |
| Дискретные выходы | |
| Выход DO1 (реле) | нормально разомкнутый контакт, 4 А при 250 В (AC) / 100 В (DC), время переключения ≤50 мс |
| Выходы DO2…DO6 (ЦАП «параметр – ток 4…20 мА») | диапазон 4…20 мА, нагрузка ≤900 Ом, погрешность ±0,5 %, разрядность 10 бит, питание от внешнего или встроенного источника 24 В |
| Гальваническая изоляция выходов | индивидуальная (для реле – 1780 В; для ЦАП – 1780 В) |
| Интерфейсы связи | |
| RS-485 (1 порт) | протоколы ОВЕН, Modbus RTU/ASCII (Master/Slave), скорость до 115200 бит/с, гальваническая изоляция 1780 В |
| RS-232 (1 порт, RJ12) | протоколы ОВЕН, Modbus RTU/ASCII (Master/Slave), скорость до 115200 бит/с (в Slave фиксирована 115200), изоляция 300 В |
| Порт DBGU | для обновления встроенного ПО контроллера |
| Ресурсы и память | |
| Центральный процессор | RISC (ARM-7), 32 разряда, 50 МГц |
| Память программ | 280 Кбайт |
| ОЗУ для переменных | 10 Кбайт |
| Retain-память (EEPROM) | 448 байт |
| Область ввода-вывода (для лицензии L) | 360 байт |
| Минимальное время цикла | 1 мс |
| Часы реального времени | |
| Элемент питания | литиевый CR2032, срок службы 7 лет |
| Погрешность хода | не более 3 с/сут |
| Общие сведения | |
| Дисплей | текстовый монохромный ЖКИ 2×16 символов с подсветкой |
| Клавиатура | 6 кнопок (включая Пуск/Стоп, Выход, Альт, Ввод, Вверх, Вниз) |
| Звуковой излучатель | встроенный, частота 10…15000 Гц |
| Степень защиты корпуса | IP20 |
| Температура эксплуатации | –10…+55 °С |
| Габаритные размеры | 157×86×58 мм (±1) |
| Масса | не более 0,5 кг |
| Средняя наработка на отказ | 100 000 ч |
| Средний срок службы | 8 лет |
* Возможна установка дополнительного модуля МР1 (8 дискретных выходов) через внутреннюю шину.
Комплект поставки:
- Контроллер ПЛК63 (исполнение РИИИИИ-L) — 1 шт.
- Переходная плата для обновления ПО — 1 шт.
- Кабель КС1 (для связи с ПК) — 1 шт.
- Паспорт и гарантийный талон — 1 экз.
- Руководство по эксплуатации — 1 экз.
- Компакт-диск с документацией и программными средствами (CoDeSys, библиотеки, утилиты) — 1 экз.
Гарантийные обязательства:
Предприятие-изготовитель гарантирует соответствие контроллера требованиям ТУ при соблюдении правил транспортирования, хранения, монтажа и эксплуатации. Гарантийный срок составляет 24 месяца с даты продажи. При выходе из строя в течение этого срока производитель обязуется провести бесплатный ремонт или замену устройства.
Технические характеристики
Питание
Потребляемая мощность (max)- 12 Вт
- 18 ВА
Вычислительные ресурсы
Центральный процессор RISC-процессор на базе ядра ARM-7, 32 разряда, 50 МГц Объем памяти сетевых переменных 360 байт Объем Retain-памяти (тип памяти) 448 байт (EEPROM) Время выполнения пустого цикла (стабилизированное) 1 мсИнтерфейсы связи
Интерфейсы связи- RS-232
- RS-485
RS-485
Количество портов (типы сигналов) RS-485 1 Поддерживаемые протоколы RS-485- GateWay
- Modbus ASCII (Master/Slave)
- Modbus RTU (Master/Slave)
- ОВЕН
- 115200 бит/с
- 1200 бит/с
- 19200 бит/с
- 2400 бит/с
- 38400 бит/с
- 4800 бит/с
- 57600 бит/с
- 9600 бит/с
RS-232
Количество портов RS-232 1 Поддерживаемые протоколы RS-232- Modbus RTU (Master/Slave)
- Modbus ASCII (Master/Slave)
- Овен
- 115200 бит/с
- 1200 бит/с
- 19200 бит/с
- 2400 бит/с
- 38400 бит/с
- 4800 бит/с
- 57600 бит/с
- 9600 бит/с
Часы реального времени
Погрешность при +25 С 3 сек/сут Тип источника питания Батарея CR2032 Срок службы на одной батарее 7 летОбщее
Назначение- Для локальных систем автоматизации
- Для малых систем
- Для средних систем
- Для вентиляции
- Для генераторов
- Для канализации
- Для котельных
- Для линий производства
- Для насосных станций
- Для освещения
- Для отопления
- Для светофоров
- Для солнечных панелей
- Для умного дома
- Переменный (AC)
- Постоянный (DC)
- Источник звукового сигнала
- Клавиатура
Дискретные входы (DI)
Количество входов (дискретные входы (DI)) 8 Тип входов по ГОСТ (дискретные входы (DI))- 1
- 2
- Датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором
- Дискретные сигналы 24±3 В
- Контактные датчики
Быстрые дискретные входы (FDI)
Тип выхода Дискретный выход (DO) Тип контакта (дискретные выходы (DO) типа электромагнитное реле) Нормально-разомкнутый контакт Режимы работы (дискретные выходы (DO) типа электромагнитное реле)- Генерация ШИМ-сигнала
- Переключение логического состояния
