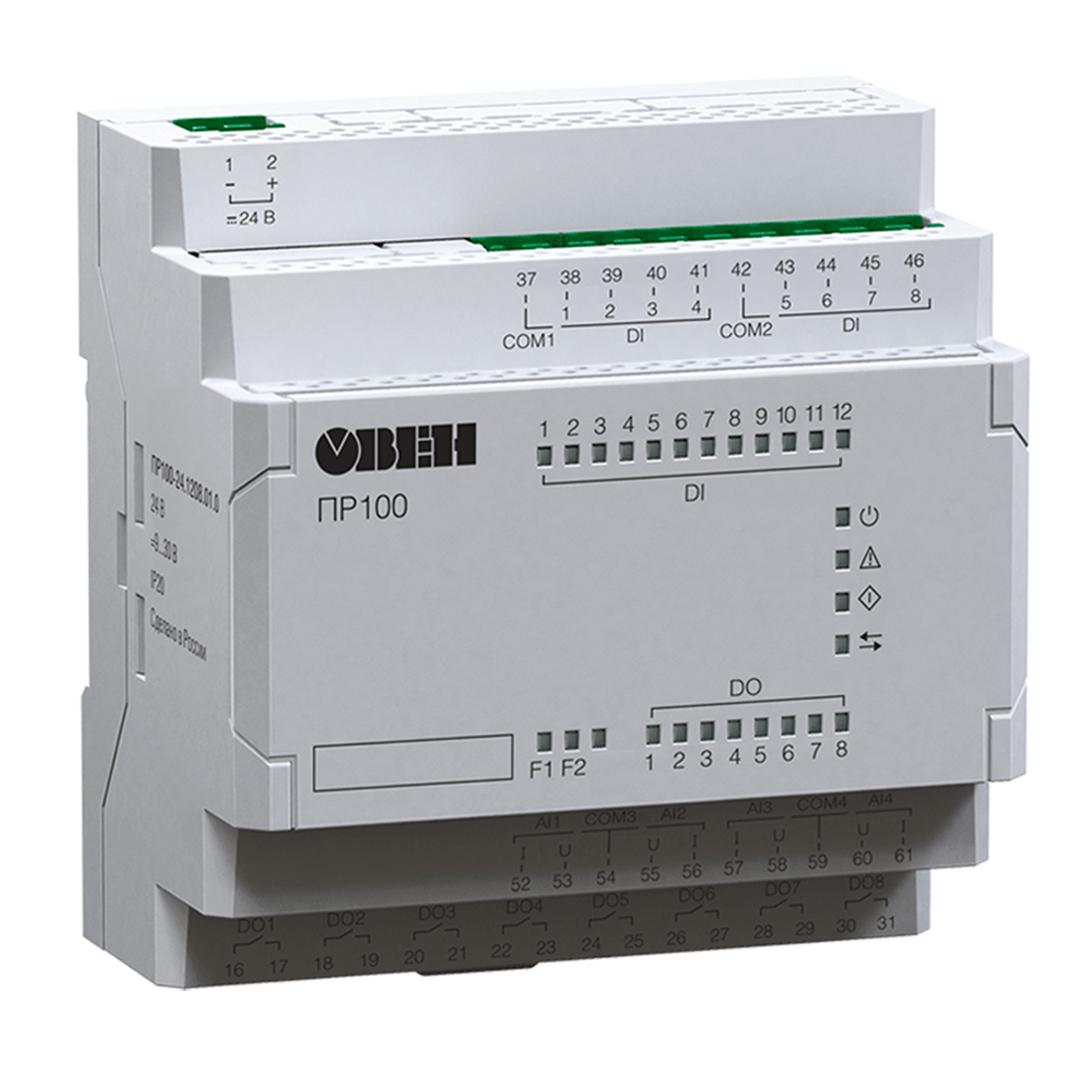

Реле программируемое Овен ПР100-230.0804.01.0

Name: Реле программируемое Овен ПР100-230.0804.01.0
Brand: ОВЕН
Price: 8564.4 RUB
Availability: InStock

Артикул: отзывов нет

Код производителя

Реле программируемое Овен ПР100-230.0804.01.0

8 564.40 ₽

В корзине

В наличии

Доставка – в ПВЗ или до двери

Оплата – наличными, картой или безналичным расчетом

ОвенКомплектАвтоматика в 2025 году

7 000+новых клиентов

92%отгрузок в день оплаты

15 000+поставок

400+выездных аудитов

150+городов

Описание

ОВЕН ПР100-230.0804.01.0 – компактное программируемое реле для локальных систем автоматизации, 230 В, 8 дискретных входов / 4 дискретных выхода. Предназначено для управления освещением, насосными группами, вентиляторами, подъемниками, станками, для задач релейной защиты, АВР и т.д.

Компактное программируемое реле Овен ПР100-230.0804.01.0 предназначено для локальных систем автоматизации. Устройство применяется для управления освещением, насосными группами, вентиляторами, подъемниками, станками, а также для задач релейной защиты и автоматического ввода резерва (АВР). Прибор программируется в среде Owen Logic на языке графических диаграмм FBD и выпускается согласно ТУ 26.51.70-025-46526536-2018. Изделие включено в реестр российской промышленной продукции (реестровая запись № 10784921, срок действия до 18.02.2031).

Прибор может работать по пользовательской программе, записанной в память. Устройство имеет автоматный корпус шириной 5 DIN-модулей, съемные клеммники для удобства монтажа и возможность питания от сети переменного тока 230 В.

Расшифровка условного обозначения ПР100-230.0804.01.0:

ПР100 — устройство управляющее многофункциональное.
230 — номинальное напряжение питания: ~230 В (переменного тока).
0804 — количество входов/выходов: 8 входов, 4 выхода.
01 — тип входов/выходов: 8 DI (230 В), 4 DO (Р).
0 — наличие интерфейса RS-485: отсутствует.

Технические характеристики компактного программируемого реле Овен для локальных систем автоматизации ПР100-230.0804.01.0:

Напряжение питания: ~90…264 В (номинальное ~230 В, при 50 Гц).
Диапазон постоянного напряжения питания: =127…373 В (номинальное =230 В).
Потребляемая мощность: не более 8 ВА.
Гальваническая изоляция: 2830 В.
Дискретные входы (ДФ): 8 шт., напряжение «лог. 1»: 164…264 В (переменный ток).
Минимальная длительность импульса, воспринимаемая дискретным входом: 25 мс.
Максимальное время реакции на событие по дискретному входу: 50 мс.
Дискретные выходы типа «Р»: 4 шт. Тип выходного устройства — электромагнитное реле (нормально разомкнутые контакты). Коммутируемое напряжение: до 250 В переменного тока, до 30 В постоянного тока. Допустимый ток нагрузки: не более 5 А (при ~250 В).
Программирование и конфигурирование: интерфейс micro-USB; среда программирования Owen Logic.
Часы реального времени: есть (встроенные). Точность хода: ±3 с/сутки. Элемент питания — CR2032.
Объем Retain-памяти: 1 КБ.
Объем ПЗУ: 128 КБ.
Объем ОЗУ: 16 КБ.
Тип корпуса: для крепления на DIN-рейку (35 мм), ширина — 5 модулей (88 мм).
Степень защиты корпуса: IP20.
Габаритные размеры: 88 × 90 × 58 мм.
Масса прибора, не более: 0,5 кг.
Температура эксплуатации: от -40 до +55 °С.
Относительная влажность: не более 80 % (без конденсации влаги).
Атмосферное давление: от 84,0 до 106,7 кПа.
Группа по устойчивости к механическим воздействиям: N2 (частота вибрации от 10 до 55 Гц).
Средний срок службы: 8 лет.
Гарантийный срок эксплуатации: 24 месяца.

Особенности устройства:

Программирование в среде Owen Logic на языке графических диаграмм FBD.
Автоматный корпус шириной 5 DIN-модулей для установки на DIN-рейку 35 мм.
Съемные клеммники для удобства монтажа и «быстрой» замены устройства.
Питание от сети переменного тока 230 В (диапазон 90…264 В).
8 дискретных входов для сигналов 230 В переменного тока.
4 релейных выхода с допустимым током нагрузки до 5 А.
Энергонезависимые переменные (Retain-память 1 КБ).
Встроенные часы реального времени для управления по дням недели и времени суток.
Программирование через micro-USB (питание при программировании не требуется).
Работа в неотапливаемых помещениях (до -40 °С).
Включено в реестр российской промышленной продукции.

Монтаж и подключение:

Монтаж должен производиться обученным специалистом при отключенном питании прибора и всех подключенных к нему устройств. Устройство устанавливается на DIN-рейку 35 мм и фиксируется защелкой. Степень защиты корпуса — IP20, поэтому прибор следует монтировать в закрытом шкафу, обеспечивающем защиту от влаги, грязи и посторонних предметов. Для записи пользовательской программы прибор подключается к ПК через интерфейсный порт micro-USB. При программировании через USB подача основного питания не требуется.

Комплект поставки:

Устройство управляющее многофункциональное ПР100-230.0804.01.0 — 1 шт.
Комплект клеммных соединителей — 1 к-т.
Паспорт и гарантийный талон — 1 экз.
Руководство по эксплуатации — 1 экз. (электронная версия размещена на сайте Овен).

Кабель micro-USB для подключения к ПК приобретается отдельно.

Гарантийные обязательства:

Изготовитель — Овен — гарантирует соответствие устройства требованиям технических условий при соблюдении условий эксплуатации, транспортирования, хранения и монтажа. Гарантийный срок эксплуатации составляет 24 месяца со дня продажи. Гарантийный срок хранения — 3 года со дня выпуска предприятием-изготовителем.

Технические характеристики

Производитель ОВЕН Модель ПР100 Номинальное напряжение 230 В Потребляемая мощность 8 ВА Рабочая температура От -40 до +55 C

Дисплей

Светодиоды Есть

Вычислительные ресурсы

Объем Retain-памяти (тип памяти) 1024 байт Объем оперативной памяти (тип памяти) 16 КБ Объем постоянной памяти (тип памяти) 128 КБ Стек Динамический Тип входа Дискретный (DI)

Характеристики дискретных входов (DI)

Количество входов (дискретные входы (DI)) 8 Тип входов (дискретные входы (DI)) Дискретный фазовый (ДФ) Подключаемые входные устройства

Датчики типа «сухой контакт»
Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)

Номинальное напряжение (дискретные входы (DI)) 230 В Гальваническая развязка входов (дискретных входов (DI)) Есть (Групповая, по 4 входа)

Характеристики аналоговых входов (AI)

Тип выходов Дискретный (DO)

Характеристики дискретных выходов (DO)

Количество дискретных выходов DO 4 Тип выхода (дискретных выходов (DO)) Релейные (нормально-разомкнутые) Ток нагрузки (max) дискретных выходов DO

3 А
5 А

Гальваническая развязка выходов (дискретных выходов (DO)) Есть (Индивидуальная) Электрическая прочность изоляции 2830 В

Характеристики аналоговых выходов (AO)

Номинальное напряжение 230 В

Общее

Диапазон переменного напряжения 90-264 В Диапазон постоянного напряжения 127-373 В Минимальное время цикла 1 мс (зависит от сложности программы) Часы реального времени Есть Применение

Вентиляция
Насосные группы
Небольшие станки
Освещение

Клавиатура Нет Расширяемость Нет Степень защиты IP20 Высота 90 мм Ширина 88 мм Глубина 58 мм Вес 0,5 кг Электрическая прочность изоляции дискретных входов DI 2830 В Модули расширения ПРМ Нет Интерфейс программирования MicroUSB

Для дискретных входов DI

Напряжение «логической единицы» (дискретные входы (DI)) 164-264 В Ток «логической единицы» дискретных входов DI 0,75-1,5 мА Напряжение «логического нуля» (дискретные входы (DI)) 0-40 В Ток «логического нуля» дискретных входов DI 0-0,5 мА

Для аналоговых выходов (AO)

Тип крепления На DIN-рейку Съемные клеммники Есть «Быстрая» замена батарейки Есть Электрический ресурс реле, циклов, не менее

100 000
200 000
50 000

Размеры

Схемы и чертежи

Функциональная схема ОВЕН ПР100-230

Функциональная схема ОВЕН ПР100-24

Все модификации и цены

Обозначение при заказе ПР100

Модификации ПР100

Модификация	Питание	Входы			Выходы	RS-485
Модификация	Питание	общее количество	дискретные: количество (тип)	аналоговые: количество, тип	дискретные: количество, тип	RS-485
ПР100-230.0804.01.0	~230 В	8	8 (ДФ)	-	4 Р
ПР100-230.0804.01.1	~230 В	8	8 (ДФ)	-	4 Р	1 шт.
ПР100-24.0804.03.0	=24 В	8	4 (Д)	4 4…20 мА 0…10 В дискретный	4 Р
ПР100-24.0804.03.1	=24 В	8	4 (Д)	4 4…20 мА 0…10 В дискретный	4 Р	1 шт.
ПР100-230.1208.01.0	~230 В	12	12 (ДФ)	-	8 Р
ПР100-230.1208.01.1	~230 В	12	12 (ДФ)	-	8 Р	1 шт.
ПР100-24.1208.03.0	=24 В	12	8 (Д)	4 4…20 мА 0…10 В дискретный	8 Р
ПР100-24.1208.03.1	=24 В	12	8 (Д)	4 4…20 мА 0…10 В дискретный	8 Р	1 шт.

Документация и ПО

Руководство по эксплуатации ПР100

Руководство по эксплуатации (краткое) ПР100-230.0804.01.0

Руководство пользователя OWEN Logic

Сертификаты

Декларация о соответствии на ПР100, ПР102, ПР103

ПО

Среда программирования OwenLogic (версия 2.3.328)

Microsoft .NET Desktop Runtime 6.0.16 для win x64 (Owen Logic версии 2.0 и старше)

Microsoft .NET Desktop Runtime 6.0.16 для win x86 (Owen Logic версии 2.0 и старше)

Microsoft Visual C++ 2015-2022 (Owen Logic версии 1.22 и старше)

Microsoft .NET Framework 4.0 (Необходим при офлайн установке среды программирования OwenLogic)

Драйвер USB ПР100

Подключение

Схемы подключения к дискретным входам


Подключение дискретных датчиков с питанием =24 В (для модификаций ПР100 с питанием =24 В)	Подключение дискретных датчиков с питанием ~220 В (для модификаций ПР100 с питанием ~220 В)	Схема подключения к ПР100 трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p-типа с открытым коллектором (для модификаций ПР100 с питанием =24 В)

Схемы подключения к аналоговым входам


Подключение активного датчика с выходом типа «Ток 4…20 мА» (для модификаций ПР100 с питанием =24 В)	Подключение активных датчиков с выходом типа «Напряжение 0…10 В» (для модификаций ПР100 с питанием =24 В)
