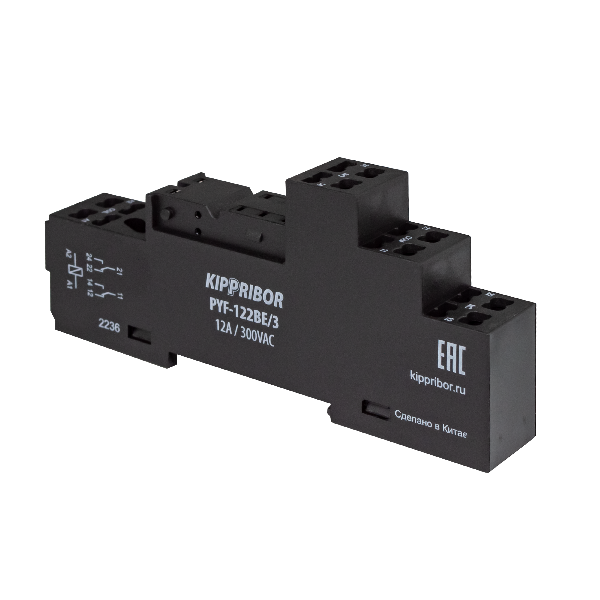

Колодка для реле KIPPRIBOR PYF-122BE/3
Артикул:
Код производителя
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Для установки на DIN-рейку 2-контактных промежуточных реле различных производителей
Колодки монтажные KIPPRIBOR PYF-022, -023 и PYF-122, -123 для 2-контактных промежуточных реле:
- Предназначены для установки на DIN-рейку 2-контактных промежуточных реле различных производителей;
- Изготавливаются из негорючего, прочного и упругого материала (ПА66 + графит), устойчивого к ошибкам при монтаже и эксплуатации;
- Аксессуары. В комплект поставки входит маркировочная пластинка. Дополнительно можно приобрести пластиковые удерживающие зажимы: BS-2/15P, BS-2/25P, BS-2/33P для фиксации реле высотой 15, 25, 33 мм и модули LED-индикации LM.
Технические характеристики
| Модель |
PYF-022BE/2 (черная) PYF-022BE/2WH (белая) PYF-022BE/2BL (голубая) |
PYF-022BE/3 | PYF-122BE/3 |
|
Схема подключения |

|
|
|
| Описание | 2-ярусная монтажная колодка с винтовыми клеммами | 3-ярусная монтажная колодка с винтовыми клеммами | 3-ярусная монтажная колодка с самозажимными клеммами |
| Габаритные размеры |
|
|
|
| Цоколевка |
|
|
 |
| Номинальный ток и напряжение коммутации | 12 А при 300 VAC | 12 А при 300 VAC | 12 А при 300 VAC |
| Возможные варианты упаковки |
Картонная коробка (20 шт./775 г) Транспортная коробка (400 шт./15,5 кг) |
Картонная коробка (20 шт./900 г) Транспортная коробка (320 шт./15,7 кг) |
Картонная коробка (20 шт./2160 г) |
| Модель | PYF-023BE/3 | PYF-123BE/3 |
|
Схема подключения |
|
|
| Описание | 3-ярусная монтажная колодка с винтовыми клеммами | 3-ярусная монтажная колодка с самозажимным клеммами |
| Габаритные размеры |
|
|
| Цоколевка |
|
|
| Номинальный ток и напряжение коммутации | 12 А при 300 VAC | 12 А при 300 VAC |
| Возможные варианты упаковки |
Картонная коробка (20 шт./900 г) Транспортная коробка (320 шт./15,7 кг) |
Картонная коробка (20 шт./900 г) Транспортная коробка (320 шт./15,7 кг) |
Перечень реле, совместимых с колодками KIPPRIBOR PYF-022BE/2, PYF-022BE/3, PYF-122BE/3:
| Производитель | Серия реле |
| KIPPRIBOR | MR |
| Schneider Electric | RSB |
| Finder | 40.52 |
| Relpol | RM84 |
| Omron | G2R2 |
| Phoenix Contact | REL-MR-…21-21 |
| Goodsky | EMI-SS |
| Siemens | — |
| Idec | RQ |
| TDM Electric | — |
| ИЭК | — |
| ЭКФ | — |
| SHRACK | RT1 |
| ABB | CR-P |
Аксессуары для монтажных колодок KIPPRIBOR серий PYF:
|
Зажим пластмассовый удерживающий Применяется для фиксации реле и защиты от выпадения в условиях вибрации |
Модуль LED-индикации Предназначен для индикации работы реле |
|||||
|
BS 2/15P Высота устанавливаемого реле 15 мм |
BS 2/25P Высота устанавливаемого реле 25 мм |
BS 2/33P Высота устанавливаемого реле 33 мм |
LM-EN230.R | LM-CF24.G | LM-BC24.G | LM-FQ230.R |
|
Модели совместимых колодок KIPPRIBOR:
PYF-012 |
Модели совместимых колодок KIPPRIBOR:
PYF-012 |
Модели совместимых колодок KIPPRIBOR:
PYF-013 |
|
|||
|
|
|
|
|||
|
2-полюсный соединитель (соединительная шина) BC-022.2P Предназначен для соединения колодок KIPPRIBOR серий PYF-012, PYF-013, PYF-022, PYF-122, PYF-023, PYF-123 |
8-полюсный соединитель (соединительная шина) BC-022.8P Предназначен для соединения колодок KIPPRIBOR серий PYF-012, PYF-013, PYF-022, PYF-122, PYF-023, PYF-123 |
|||||
|
|
|||||
Пример интерфейсного модуля реле KIPPRIBOR в сборе:
