С 28 декабря 2023 года модификации ТРМ10 снимаются с производства.
Для новых проектов рекомендуем рассматривать приборы ТРМ10.У2 с расширенным функционалом и улучшенными техническими характеристиками.

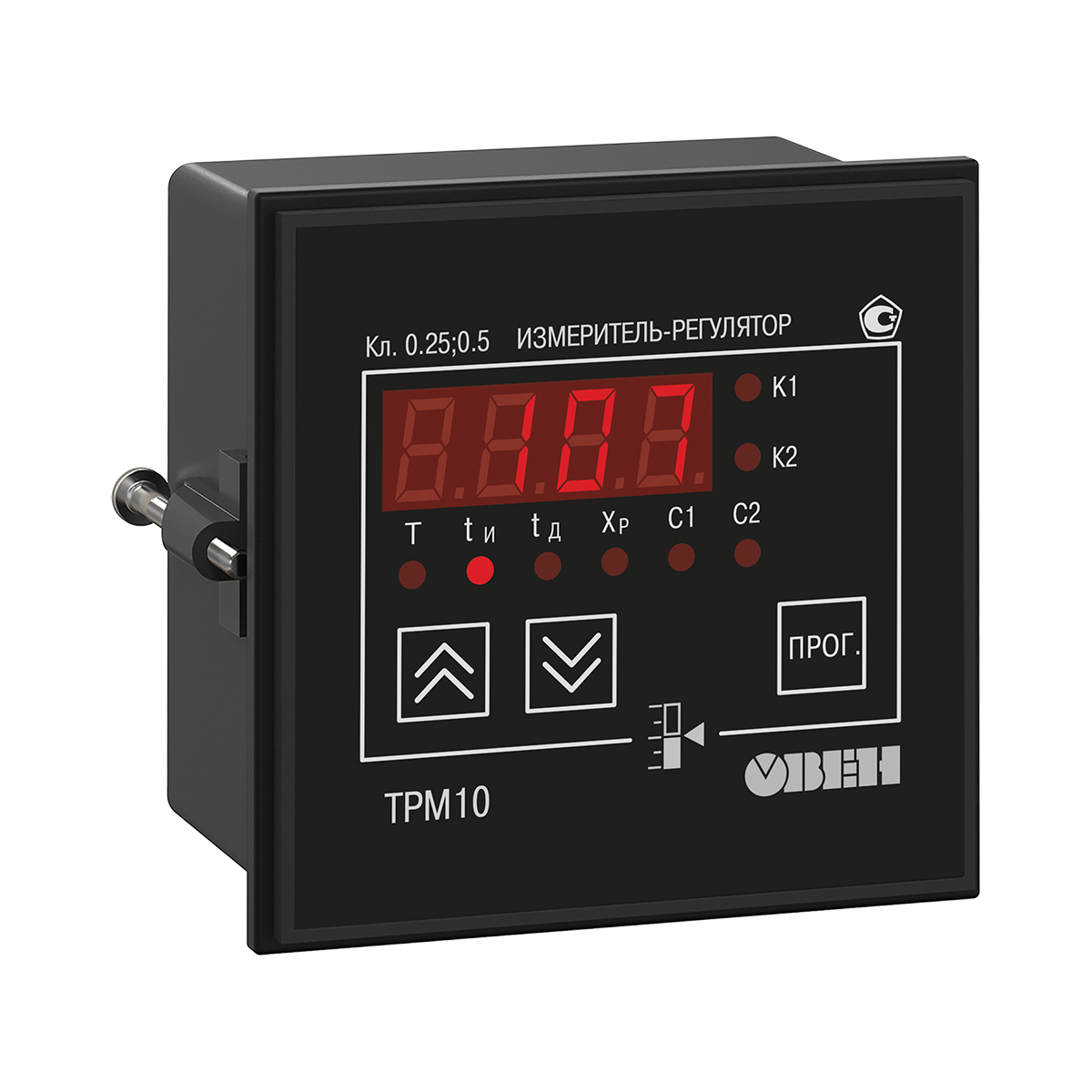

Назначение ПИД-регулятора ТРМ10
Терморегулятор ОВЕН ТРМ10 предназначен для измерения температуры или другой физической величины (веса, давления, влажности и т. п.), импульсного или аналогового управления нагрузкой по пропорционально-интегрально-дифференциальному (ПИД) закону, а также для формирования дополнительного сигнала, который может быть использован для сигнализации о выходе параметра за установленные границы или для двухпозиционного регулирования.
Прибор ОВЕН ТРМ10 рекомендуется применять для управления объектами, обладающими повышенной инерционностью, где обычное двухпозиционное регулирование не обеспечивает необходимую точность. При использовании в качестве терморегулятора ОВЕН ТРМ10 может управлять как процессом нагрева, так и процессом охлаждения объекта.
Главные преимущества нового ПИД-регулятор ТРМ10
|
Улучшенная помехоустойчивость
|
новый ПИД-регулятор ТРМ10 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А
|
|
Повышенная надежность
|
наработка на отказ составляет 100 000 часов
|
|
Повышенная точность измерений
|
погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5)
|
|
Увеличенный межповерочный интервал
|
межповерочный интервал – 3 года
|
|
Увеличенный срок гарантии
|
гарантийный срок обслуживания нового ТРМ10 составляет 5 лет
|
|
Улучшенные показатели климатического исполнения
|
допустимый диапазон рабочих температур от –20 до +50 °С
|
|
Универсальный вход
|
прибор поддерживает все наиболее распространенные типы датчиков
|
|
Все возможные типы выходных устройств
|
Р – э/м реле
К – транзисторная оптопара
С – симисторная оптопара
С3 – три симисторные оптопары
И – ЦАП «параметр – ток 4...20 мА»
У – ЦАП «параметр – напряжение 0...10 В»
Т – выход для управления твердотельным реле
|
|
Расширенный диапазон напряжений питания
|
90...245 В частотой 47...63 Гц
|
|
Встроенный источник питания 24 В во всех модификациях нового ПИД-регулятора ТРМ10
|
для питания активных датчиков, выходных аналоговых устройств (ЦАП) или других низковольтных цепей АСУ
|
|
Усовершенствованная математическая модель ПИД-регулятора
|
новый ПИД-алгоритм регулирования
|
|
Современный алгоритм автонастройки ПИД-регулятора
|
высокая эффективность автонастройки
|
Основные функции ПИД-регулятора ОВЕН ТРМ10
- УНИВЕРСАЛЬНЫЙ ВХОД для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
- ПИД-РЕГУЛИРОВАНИЕ измеренной величины с использованием «нагревателя» или «холодильника»
- АВТОНАСТРОЙКА ПИД-регулятора по современному эффективному алгоритму
- ДОПОЛНИТЕЛЬНЫЙ ВЫХОД ДЛЯ СИГНАЛИЗАЦИИ о выходе регулируемой величины за установленные границы (или для двухпозиционного регулирования)
- РЕГУЛИРОВАНИЕ МОЩНОСТИ (например, для управления инфракрасной лампой) в модификации с аналоговым выходом 4...20 мА, совместно с прибором ОВЕН БУСТ
- ВОЗМОЖНОСТЬ УПРАВЛЕНИЯ ТРЕХФАЗНОЙ НАГРУЗКОЙ
- ВЫХОДНОЙ СИГНАЛ ТОКА 4...20 мА ДЛЯ РЕГИСТРАЦИИ измеренной величины (модиф. по типу выхода И)
- ВОЗМОЖНОСТЬ УПРАВЛЕНИЯ ТРЕХФАЗНОЙ НАГРУЗКОЙ (модиф. по типу выхода С3)
- ИМПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ 90...245 В 47...63 Гц
- ВСТРОЕННЫЙ ИСТОЧНИК ПИТАНИЯ 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
- ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
- СОХРАНЕНИЕ НАСТРОЕК при отключении питания
- ЗАЩИТА НАСТРОЕК от несанкционированных изменений
Обновление линейки ТРМ10
В продажу поступил обновленный измеритель-регулятор ОВЕН ТРМ10 в корпусе Щ11.
Новый ОВЕН ТРМ10-Щ11 полностью повторяет функции выпускаемых ТРМ10 в корпусах Щ1, Щ2, Н, Д и имеет ряд преимуществ:
- Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20мА) и напряжения (0…1В, -50…+50мВ) период опроса входа составляет 0.1сек. Это позволяет использовать ТРМ10 для измерения высоко динамичных видов сигналов, например давления;
- Съемный клеммник. Новый корпус прибора Щ11 имеет съёмный клеммник, что существенно облегчает монтаж / демонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.;
- Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264В (номинал 220В), так и от источника постоянного напряжения 20…375В (номинал 24В).
Питание
|
Напряжение питания переменного тока
|
90…245 В
|
|
Частота напряжения питания
|
47...63 Гц
|
|
Потребляемая мощность
|
не более 7 ВА
|
|
Напряжение встроенного источника питания нормирующих преобразователей
|
24 ± 2,4 В
|
|
Максимально допустимый ток источника питания
|
80 мА
|
Универсальные входы
|
Количество универсальных входов
|
1
|
|
Типы входных датчиков и сигналов
|
см. таблицу «Характеристики измерительных датчиков»
|
|
Время опроса входа:
|
|
|
– для термопреобразователей сопротивления
|
не более 0,8 с
|
|
– для других датчиков
|
не более 0,4 с
|
|
Предел основной приведенной погрешности измерения:
|
|
|
– для термоэлектрических преобразователей
|
±0,5 %
|
|
– для других датчиков
|
±0,25 %
|
Выходные устройства
|
Количество выходных устройств
|
2
|
|
Типы выходных устройств:
|
|
|
– ПИД-регулятора (ВУ1)
|
Р, К, С, С3, Т, И, У
|
|
– двухпозиционного регулятора (ВУ2)
|
Р, К, С, Т
|
Корпус
|
Щитовой Щ1
|
96×96×65, IP54*
|
|
Щитовой Щ2
|
96×48×100, IP54*
|
|
Настенный Н
|
130×105×65, IP44
|
|
* со стороны передней панели
|
Условия эксплуатации
|
Температура окружающего воздуха
|
–20...+50 °С
|
|
Атмосферное давление
|
84...106,7 кПа
|
|
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)
|
30...80 %
|
Характеристики измерительных датчиков
|
01
|
ТСМ (Cu50) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
09
|
ТСМ (50М) W100=1.428
|
–200…+200 °С
|
0,1 °С
|
|
07
|
ТСП (Pt50) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
08
|
ТСП (50П) W100=1.391
|
–240…+1100 °С
|
0,1 °С
|
|
00
|
ТСМ (Cu100) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
14
|
ТСМ (100М) W100=1.428
|
–200…+200 °С
|
0,1 °С
|
|
02
|
ТСП (Pt100) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
03
|
ТСП (100П) W100=1.391
|
–240…+1100 °С
|
0,1 °С
|
|
29
|
ТСН (100Н) W100=1.617
|
–60…+180 °С
|
0,1 °С
|
|
30
|
ТСМ (Cu500) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
31
|
ТСМ (500М) W100=1.428
|
–200…+200 °С
|
0,1 °С
|
|
32
|
ТСП (Pt500) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
33
|
ТСП (500П) W100=1.391
|
–250…+1100 °С
|
0,1 °С
|
|
34
|
ТСН (500Н) W100=1.617
|
–60…+180 °С
|
0,1 °С
|
|
35
|
ТСМ (Cu1000) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
36
|
ТСМ (1000М) W100=1.428
|
–200…+200 °С
|
0,1 °С
|
|
37
|
ТСП (Pt1000) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
38
|
ТСП (1000П) W100=1.391
|
–250…+1100 °С
|
0,1 °С
|
|
39
|
ТСН (1000Н) W100=1.617
|
–60…+180 °С
|
0,1 °С
|
|
15
|
ТСМ (53М) W100=1.426 (гр. 23)
|
–50…+200 °С
|
0,1 °С
|
|
04
|
термопара ТХК (L)
|
–200…+800 °С
|
0,1 °С
|
|
20
|
термопара ТЖК (J)
|
–200…+1200 °С
|
0,1 °С
|
|
19
|
термопара ТНН (N)
|
–200…+1300 °С
|
0,1 °С
|
|
05
|
термопара ТХА (K)
|
–200…+1360 °С
|
0,1 °С
|
|
17
|
термопара ТПП (S)
|
–50…+1750 °C
|
0,1 °С
|
|
18
|
термопара ТПП (R)
|
–50…+1750 °C
|
0,1 °С
|
|
16
|
термопара ТПР (В)
|
+200…+1800 °C
|
0,1 °С
|
|
21
|
термопара ТВР (А-1)
|
0…+2500 °С
|
0,1 °С
|
|
22
|
термопара ТВР (А-2)
|
0…+1800 °C
|
0,1 °С
|
|
23
|
термопара ТВР (А-3)
|
0…+1800 °C
|
0,1 °С
|
|
24
|
термопара ТМК (Т)
|
–200…+400 °C
|
0,1 °С
|
|
12
|
ток 0…5 мА
|
0…100 %
|
0,1 %
|
|
11
|
ток 0…20 мA
|
0…100 %
|
0,1 %
|
|
10
|
ток 4…20 мА
|
0…100 %
|
0,1 %
|
|
06
|
напряжение –50…+50 мВ
|
0…100 %
|
0,1 %
|
|
13
|
напряжение 0…1 В
|
0…100 %
|
0,1 %
|
|
* При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С
|
Характеристики выходных устройств
|
Р
|
электромагнитное реле
|
ВУ1 (ПИД-регулирование) – 4 А
ВУ2 (двухпозиционное регулирование) – 8 А
при 220 В 50 Гц, cos  > 0,4
|
|
К
|
транзисторная оптопара n–p–n типа
|
400 мА при 60 В пост. тока
|
|
С
|
симисторная оптопара
|
50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)
|
|
С3
|
три симисторные оптопары для управления трехфазной нагрузкой
|
50 мА на каждую оптопару при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)
|
|
И
|
цифроаналоговый преобразователь «параметр–ток 4…20 мА»
|
нагрузка 100…800 Ом,
напряжение питания 12...30 В пост. тока
|
|
У
|
цифроаналоговый преобразователь «параметр–напряжение 0…10 В»
|
нагрузка не менее 2 кОм,
напряжение питания 16...30 В пост. тока
|
|
Т
|
выход для управления твердотельным реле
|
выходное напряжение 4...6 В,
макс. выходной ток 25 мА
|
Универсальный вход терморегулятора ОВЕН ТРМ10
Терморегулятор ТРМ10 имеет один универсальный вход для подключения измерительных датчиков:
- термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
- термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
- активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения -50...+50 мВ, 0...1 В.
Все модификации прибора ОВЕН ТРМ10 имеют встроенный источник +24 В ± 10% для питания датчиков с унифицированным выходным сигналом или аналоговых выходных устройств.
ПИД-регулятор прибора ОВЕН ТРМ10
ПИД-регулятор управляет нагрузкой одним из двух методов:
- импульсным, если ВУ1 – дискретного типа (Р, К, С, Т);
- аналоговым, если ВУ1 – ЦАП с выходным сигналом тока/напряжения (И, У).
Ток 4...20 мА на выходе позволяет при использовании ОВЕН ТРМ10 вместе с блоком ОВЕН БУСТ преобразовывать выходной сигнал в импульсы типа ФИМ и применять прибор для регулирования мощности, например, для управления инфракрасной лампой.
Период следования импульсов задается пользователем в диапазоне от 1 до 99 с, а их длительность пропорциональна величине выходного сигнала ПИД-регулятора.
Автонастройка ПИД-регулятора
ПИД-регулятор имеет режим автонастройки, в процессе которого он самостоятельно определяет оптимальные для системы регулирования параметры:
- постоянную интегрирования;
- постоянную дифференцирования;
- полосу пропорциональности.
 |
| При автонастройке прибор вычисляет оптимальные для данного объекта значения коэффициентов ПИД-регулирования. Последующая несложная ручная подстройка позволяет свести к минимуму перерегулирование. |
|
Сигнализация или двухпозиционное регулирование
Двухпозиционный регулятор имеет дискретный выход (ВУ2 – Р, К, С, Т) и работает независимо от ПИД-регулятора по своим уставкам; обычно используется для сигнализации о достижении заданной уставки.
Пользователь имеет возможность программно задавать логику срабатывания компаратора:
- прямой гистерезис («нагреватель», срабатывание по нижнему пределу);
- обратный гистерезис («холодильник», срабатывание по верхнему пределу);
- П-образная логика (срабатывание при входе в границы);
- U-образная логика (срабатывание при выходе за границы).
Выходные устройства прибора ОВЕН ТРМ10
В стандартном исполнении в терморегулятор ОВЕН ТРМ10 устанавливается два выходных устройства ВУ1 и ВУ2, жестко закрепленных за логическими устройствами.
Выходное устройство ПИД-регулятора может быть следующих типов:
- дискретное (э/м реле 4 А, транзисторная или симисторная оптопара, выход для управления внешним твердотельным реле);
- цифроаналоговый преобразователь выходного сигнала ЛУ в ток 4...20 мА или напряжение 0…10 В с питанием от внешнего источника.
Выходное устройство двухпозиционного регулятора всегда дискретного типа (э/м реле 8 А, транзисторная или симисторная оптопара, выход для управления внешним твердотельным реле).
Для управления трехфазной нагрузкой в прибор устанавливается только одно ВУ – три симисторные оптопары, имеющие схему контроля перехода через ноль (модификация по типу выходов С3).
Тип выходных устройств, установленных в приборе, выбирается при заказе.
Общая схема подключения ТРМ10
Схемы подключения выходного устройства 1 (ВУ1)
|
|
|
|
|
|
ВУ1 типа Р
(э/м реле)
|
ВУ1 типа К
(транзисторная оптопара)
|
ВУ1 типа С
(симисторная оптопара)
|
ВУ1 типа Т
(для управления твердотельным реле)
|
|
|
|
|
|
|
ВУ1 типа С3
(три симисторные оптопары для управления трехфазной нагрузкой)
|
ВУ1 типа И
(ЦАП 4…20 мА)
|
ВУ1 типа У
(ЦАП 0…10 В)
|
|
Схемы подключения выходного устройства 2 (ВУ2)
|
|
|
|
|
|
ВУ2 типа Р
(э/м реле)
|
ВУ2 типа К
(транзисторная оптопара)
|
ВУ2 типа С
(симисторная оптопара)
|
ВУ2 типа Т
(для управления твердотельным реле)
|
|
Машиностроение и металлообработка
|
Автоматизация электрической закалочной печи
|
Компания ООО НПФ «Инженерные технологии» (г. Екатеринбург) автоматизировала на базе приборов ОВЕН для предприятия «Техметалл» электрическую закалочную печь, предназначенную для прокалки металлических изделий с целью придания им определенных свойств.
|
БУСТ, ТРМ10, СИ8
|
Химическая отрасль
|
Приборы ОВЕН - основа системы автоматизации ОАО «Уральская химическая компания»
|
Точное соблюдение технологии производства невозможно без использования современного оборудования и современных средств автоматизации. В связи с этим руководством ОАО «Уральская химическая компания» был взят курс на техническое перевооружение производственных мощностей и закупку оборудования, которое отвечает реалиям сегодняшнего дня. Именно поэтому были приобретены приборы фирмы ОВЕН - терморегуляторы ТРМ10, ТРМ101, ТРМ12, ТРМ138 и измеритель расхода жидкостей и газов РМ1.
|
РМ1, ТРМ10, ТРМ101, АС3-М, ТРМ12, ТРМ138В
|
ЖКХ
|
Тиристорный регулятор как средство экономии энергии в нагревательных системах
|
Компания «Энергис» (г. Киров) основана в 1990 году и более 14 лет является дилером компании ОВЕН. За годы работы «Энергис» развился в многопрофильное инжиниринговое предприятие, которое занимается разработкой и внедрением автоматизированных систем управления технологическими процессами различных отраслей промышленности и ЖКХ на базе компонентов автоматизации ОВЕН. Одной из успешных технических разработок фирмы являются тиристорные регуляторы напряжения, которые выпускаются с 1998 года.
|
ТРМ10, ТРМ101, ТРМ251, АС3-М, ТРМ210, ТРМ151, ТРМ148, МСД-100 |
|
Управление вентиляционной системой на базе приборов ОВЕН
|
Основными условиями создания комфортной среды в любом помещении являются достаточный воздухообмен и оптимальный температурный режим, а также прочие параметры микроклимата. Специалисты компании ЗАО «ВикMа» обеспечили нормальное «дыхание» многим зданиям Москвы и Московской области, смонтировав в них надежные системы вентиляции и кондиционирования. Среди таких объектов – театр кукол им. Образцова, сеть фитнес-центров «МедСи», офисы многих фирм и т.д. В основу системы управления вентиляцией положены приборы ОВЕН.
|
ПЛК100, ТРМ10, ТРМ101, ТРМ133М
|
Сельское хозяйство
|
Автоматизация технологических процессов на ООО «Амурский бройлер»
|
ООО «Амурский бройлер» - одно из крупнейших производителей куриного мяса в Дальневосточном регионе. Основное направление деятельности – производство мяса птицы, субпродуктов, колбасных изделий, мясных полуфабрикатов, цыплят и кормов.
|
ПЛК150, СП270, АС2-М, ТРМ10, АС3-М, УКТ38-Щ4, ТРМ212, ТРМ138В
|
Для ТРМХ-Х.У.ХХ (в корпусах 4 типов: настенном Н, щитовых Щ1, Щ2 и Щ11):
- Прибор ТРМХ-Х.У.ХХ
- Комплект крепежных элементов
- Резистор С2-29В 50 Ом 0,1% 125ppm/°C
- Паспорт и гарантийный талон
- Руководство по эксплуатации
