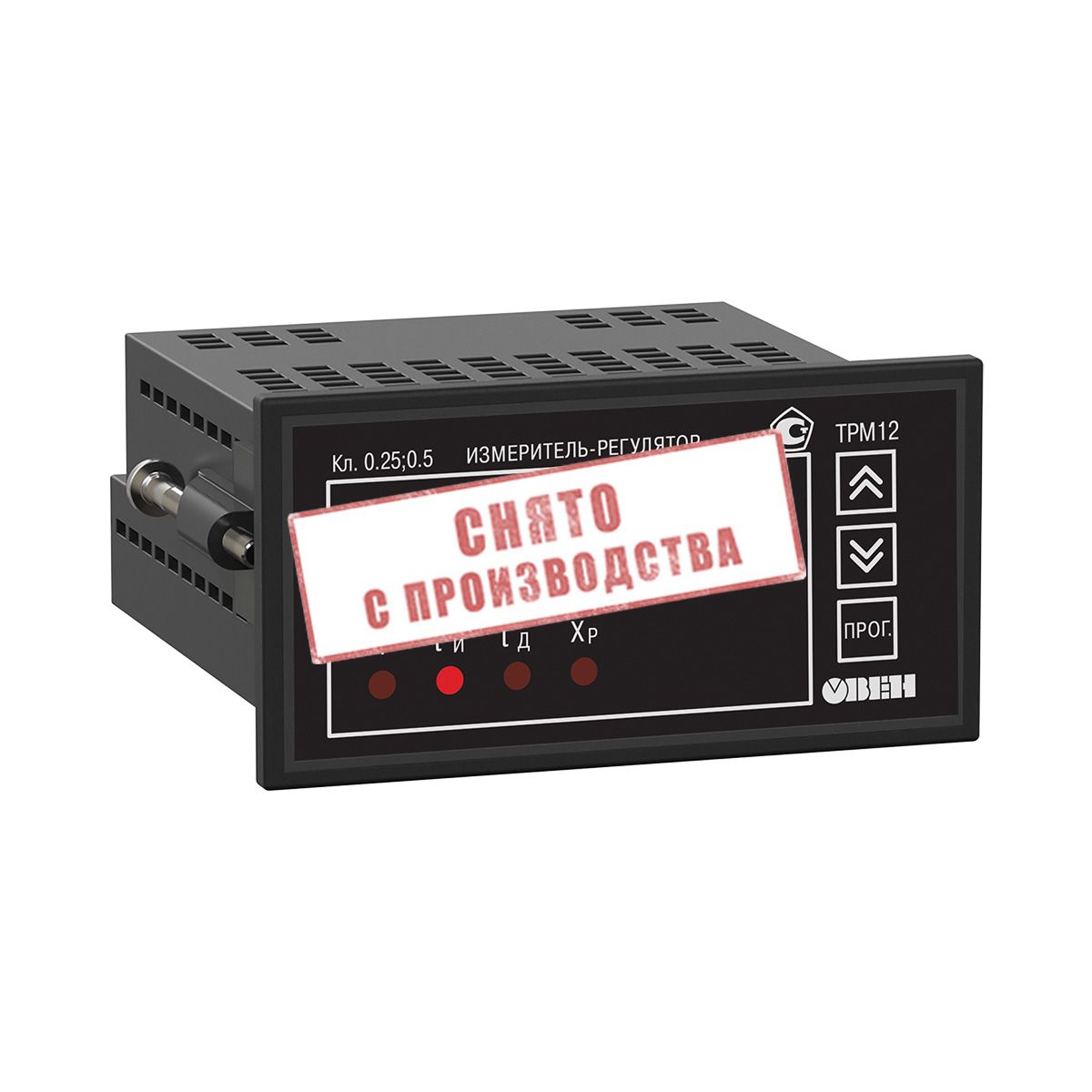

Измеритель ПИД-регулятор для управления задвижками и трехходовыми клапанами ОВЕН ТРМ12А-Щ2.ТП1.Р
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Особенности
- ИЗМЕРЕНИЕ* температуры или другой физической величины (давления, влажности, расхода, уровня и т. п.) с помощью: термопреобразователей сопротивления типа ТСМ и ТСП 50/100, Pt100; термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R); датчиков с унифицированным выходным сигналом тока 0(4)...20 мА, 0...5 мА или напряжения 0...1 В
- УПРАВЛЕНИЕ ЭЛЕКТРОМЕХАНИЧЕСКИМ ПРИВОДОМ ЗАПОРНО-РЕГУЛИРУЮЩЕГО (КЗР) ИЛИ ТРЕХХОДОВОГО КЛАПАНА
- ПИД-РЕГУЛИРОВАНИЕ измеренной величины с использованием «нагревателя» или «холодильника»
- АВТОНАСТРОЙКА ПИД-регулятора для конкретного объекта
- ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
- СОХРАНЕНИЕ НАСТРОЕК при отключении питания
- ЗАЩИТА НАСТРОЕК от несанкционированных изменений
* Измерение давления, влажности, расхода, уровня и др. величин возможно только в модификациях ТРМ12А#Х.АТ.Х и ТРМ12А#Х.АН.Х
Сферы применения
Рекомендуется для управления клапанами и задвижками с электроприводом по температуре теплоносителя:
- в системе ГВС, газового и парового отопления;
- в теплообменных аппаратах (пастеризаторах);
- при подаче охлаждающей жидкости в контурах водяных охладителей.
Режимы работы прибора
Режим ПИД-регулятора для управления системой «нагреватель–холодильник»
Данный режим используется, если для управления применяются два исполнительных устройства: «нагреватель» и «холодильник». Выходной сигнал ПИД регулятора преобразуется в длительность импульсов по принципу ШИМ. Период следования импульсов задается пользователем в диапазоне от 1 до 99 с, а их длительность пропорциональна величине выходного сигнала ПИД регулятора. ПИД регулятор имеет режим автонастройки, в процессе которого он самостоятельно определяет оптимальные для системы регулирования параметры (постоянную дифференцирования, постоянную интегрирования и полосу пропорциональности).
Режим ПИД-регулятора для управления задвижками и трехходовыми клапанами
ТРМ12А управляет электромеханическим приводом задвижки без учета ее положения. ТРМ12А вычисляет оптимальную для регулирования среднюю скорость перемещения задвижки и преобразует ее в длительность выходных импульсов.
На рисунке приведена схема подключения электропривода двигателя механизма исполнительного однооборотного (МЭО). Реле Р1 управляет контактами, открывающими МЭО, реле Р2 — закрывающими его.
Технические характеристики
| Параметр | Значение |
| Номинальное напряжение питания | 220 В 50 Гц |
| Допустимое отклонение номин. напряжения | –15…+10 % |
| Количество входов для подключения датчиков | 1 |
|
Предел допустимой основной погрешности измерения входного параметра (без учета погрешности датчика) |
±0,5 % |
| Время опроса одного входа | не более 1,5 с |
| Вых. напряжение источника питания нормирующих преобразователей (в модификациях АТ и АН) | 22...30 В |
| Макс. допустимый ток источника питания | 50 мА |
| Количество выходных устройств | 2 |
|
Габаритные размеры (мм) и степень защиты корпуса — щитовой Щ2 |
96х48х100, IP54* |
| Условия эксплуатации | |
| Температура окружающего воздуха | +1...+50 °C |
| Атмосферное давление | 86...106,7 кПа |
| Отн. влажность воздуха (при +25 °C и ниже б/конд. влаги) | не более 80 % |
| Характеристики выходных устройств | ||
| Обозн. | Тип ВУ | Макс. допустимый ток нагрузки |
| Р | электромагнитное реле | 1 А при 220 В 50...60 Гц, cos ϕ >= 0,4 |
| Характеристики измерительных датчиков | ||||
| Код b0-1 | Тип датчика | Тип входа | Диапазон измерений | Разрешающая способность |
| 04 | ТХК(L) | ТП1 | –50...+750 °C | 0,1 °C |
| 05 | ТХА(K) | –50...+1300 °C | 1 °C | |
