С 28 декабря 2023 года модификации ТРМ12 снимаются с производства.
Для новых проектов рекомендуем рассматривать приборы ТРМ12.У2 с расширенным функционалом и улучшенными техническими характеристиками.

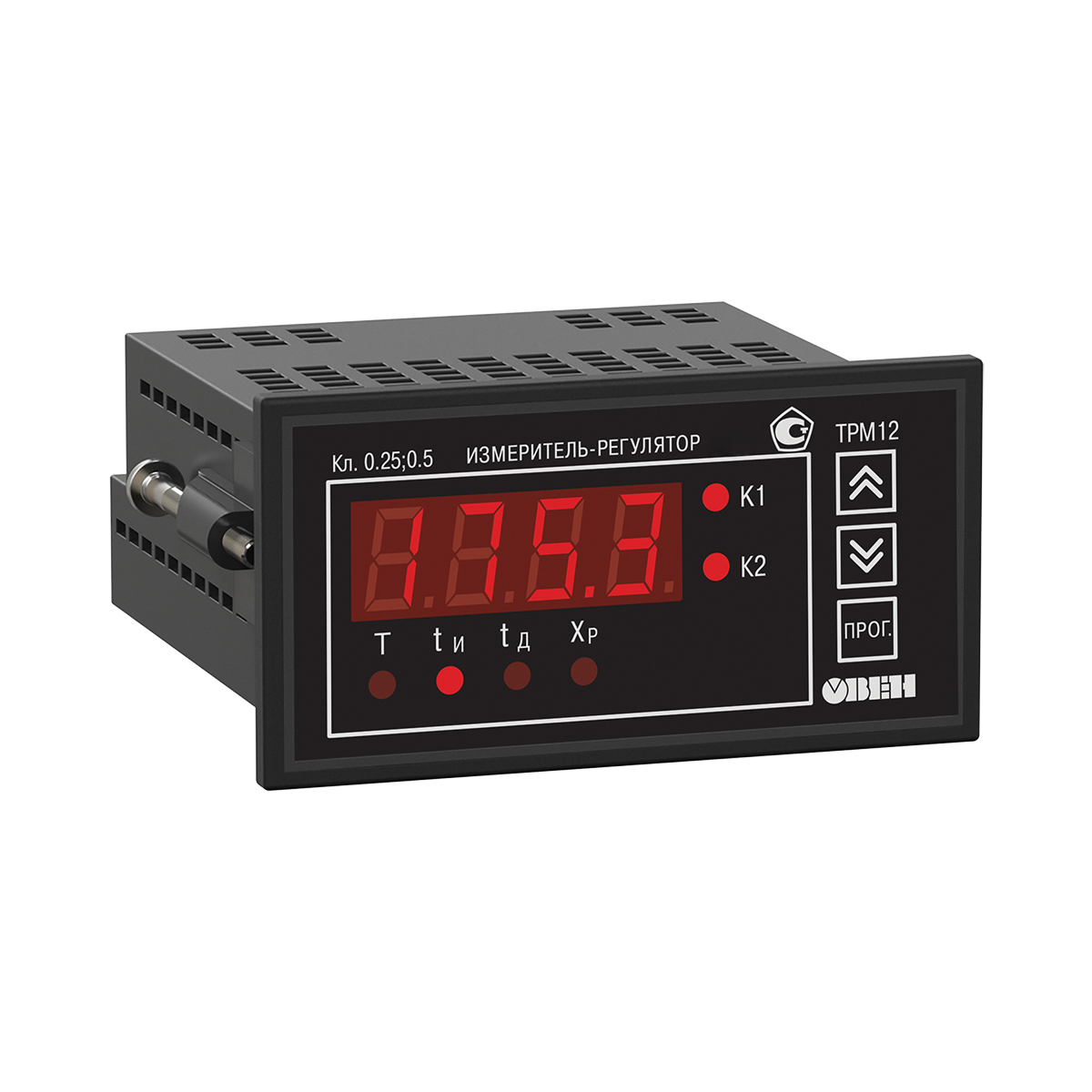

Назначение терморегулятора ТРМ12
Терморегулятор ОВЕН ТРМ12 предназначен для автоматизации подачи теплоносителя в системе ГВС, газового и парового отопления, в теплообменники пастеризаторов, для управления газовыми горелками, управления положением золотника в холодильных машинах, а также в другом технологическом оборудовании, где используются запорно-регулирующие или трехходовые клапаны и задвижки с электроприводом.
Главные преимущества нового ТРМ12
|
Улучшенная помехоустойчивость
|
новый ТРМ12 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А
|
|
Повышенная надежность
|
наработка на отказ составляет 100 000 часов
|
|
Повышенная точность измерений
|
погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5)
|
|
Увеличенный межповерочный интервал
|
межповерочный интервал – 3 года
|
|
Увеличенный срок гарантии
|
гарантийный срок обслуживания нового ТРМ12 составляет 5 лет
|
|
Улучшенные показатели климатического исполнения
|
допустимый диапазон рабочих температур от –20 до +50 °С
|
|
Универсальный вход
|
прибор поддерживает все наиболее распространенные типы датчиков
|
|
Все необходимые типы выходных устройств
|
Р – э/м реле
К – транзисторная оптопара
С – симисторная оптопара
Т – выход для управления твердотельным реле
|
|
Расширенный диапазон напряжений питания
|
90...245 В частотой 47...63 Гц
|
|
Встроенный источник питания 24 В во всех модификациях нового ТРМ12
|
для питания активных датчиков или других низковольтных цепей АСУ
|
|
Усовершенствованная математическая модель ПИД-регулятора
|
новый ПИД-алгоритм регулирования
|
|
Современный алгоритм автонастройки ПИД-регулятора
|
автонастройка как для системы «нагреватель/холодильник», так и для 3-х позиционной задвижки с управлением «больше/меньше»
|
Основные функции прибора ОВЕН ТРМ12
- УНИВЕРСАЛЬНЫЙ ВХОД для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
- УПРАВЛЕНИЕ ЭЛЕКТРОМЕХАНИЧЕСКИМ ПРИВОДОМ ЗАПОРНО-РЕГУЛИРУЮЩЕГО (КЗР) ИЛИ ТРЕХХОДОВОГО КЛАПАНА (ПИ-регулирование)
- ПИД-РЕГУЛИРОВАНИЕ измеренной величины в системе «нагреватель–холодильник»
- АВТОНАСТРОЙКА ПИД-регулятора по современному эффективному алгоритму как для системы «нагреватель/ холодильник», так и для задвижки
- ИМПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ 90...245 В 47...63 Гц
- ВСТРОЕННЫЙ ИСТОЧНИК ПИТАНИЯ 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
- ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
- СОХРАНЕНИЕ НАСТРОЕК при отключении питания
- ЗАЩИТА НАСТРОЕК от несанкционированных изменений
Обновление линейки ТРМ12
В продажу поступил обновленный измеритель-регулятор ОВЕН ТРМ12 в корпусе Щ11.
Новый ОВЕН ТРМ12-Щ11 полностью повторяет функции выпускаемых ТРМ12 в корпусах Щ1, Щ2, Н, Д и имеет ряд преимуществ:
- Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20мА) и напряжения (0…1В, -50…+50мВ) период опроса входа составляет 0.1сек. Это позволяет использовать ТРМ12 для измерения высоко динамичных видов сигналов, например давления;
- Съемный клеммник. Новый корпус прибора Щ11 имеет съёмный клеммник, что существенно облегчает монтаж / демонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.;
- Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264В (номинал 220В), так и от источника постоянного напряжения 20…375В (номинал 24В).
Питание
|
Напряжение питания переменного тока
|
90…245 В
|
|
Частота напряжения питания
|
47...63 Гц
|
|
Потребляемая мощность
|
не более 7 ВА
|
|
Напряжение встроенного источника питания нормирующих преобразователей
|
24 ± 2,4 В
|
|
Максимально допустимый ток источника питания
|
80 мА
|
Универсальные входы
|
Количество универсальных входов
|
1
|
|
Типы входных датчиков и сигналов
|
см. таблицу «Характеристики измерительных датчиков»
|
|
Время опроса входа:
|
|
|
– для термопреобразователей сопротивления
|
не более 0,8 с
|
|
– для других датчиков
|
не более 0,4 с
|
|
Предел основной приведенной погрешности измерения:
|
|
|
– для термоэлектрических преобразователей
|
±0,5 %
|
|
– для других датчиков
|
±0,25 %
|
Выходные устройства
|
Количество выходных устройств
|
2 («больше», «меньше»)
|
|
Типы выходных устройств
|
Р, К, С, Т (два ВУ одного типа)
|
Корпус
|
Щитовой Щ1
|
96×96×65, IP54*
|
|
Щитовой Щ2
|
96×48×100, IP54*
|
|
Настенный Н
|
130×105×65, IP44
|
|
Щитовой Щ11
|
96×96×49, IP54*
|
|
* со стороны передней панели
|
Условия эксплуатации
|
Температура окружающего воздуха
|
–20...+50 °С
|
|
Атмосферное давление
|
84...106,7 кПа
|
|
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)
|
30...80 %
|
Характеристики измерительных датчиков
|
01
|
ТСМ (Cu50) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
09
|
ТСМ (50М) W100=1.428
|
–200…+200 °С
|
0,1 °С
|
|
07
|
ТСП (Pt50) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
08
|
ТСП (50П) W100=1.391
|
–240…+1100 °С
|
0,1 °С
|
|
00
|
ТСМ (Cu100) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
14
|
ТСМ (100М) W100=1.428
|
–200…+200 °С
|
0,1 °С
|
|
02
|
ТСП (Pt100) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
03
|
ТСП (100П) W100=1.391
|
–240…+1100 °С
|
0,1 °С
|
|
29
|
ТСН (100Н) W100=1.617
|
–60…+180 °С
|
0,1 °С
|
|
30
|
ТСМ (Cu500) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
31
|
ТСМ (500М) W100=1.428
|
–200…+200 °С
|
0,1 °С
|
|
32
|
ТСП (Pt500) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
33
|
ТСП (500П) W100=1.391
|
–250…+1100 °С
|
0,1 °С
|
|
34
|
ТСН (500Н) W100=1.617
|
–60…+180 °С
|
0,1 °С
|
|
35
|
ТСМ (Cu1000) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
36
|
ТСМ (1000М) W100=1.428
|
–200…+200 °С
|
0,1 °С
|
|
37
|
ТСП (Pt1000) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
38
|
ТСП (1000П) W100=1.391
|
–250…+1100 °С
|
0,1 °С
|
|
39
|
ТСН (1000Н) W100=1.617
|
–60…+180 °С
|
0,1 °С
|
|
15
|
ТСМ (53М) W100=1.426 (гр. 23)
|
–50…+200 °С
|
0,1 °С
|
|
04
|
термопара ТХК (L)
|
–200…+800 °С
|
0,1 °С
|
|
20
|
термопара ТЖК (J)
|
–200…+1200 °С
|
0,1 °С
|
|
19
|
термопара ТНН (N)
|
–200…+1300 °С
|
0,1 °С
|
|
05
|
термопара ТХА (K)
|
–200…+1360 °С
|
0,1 °С
|
|
17
|
термопара ТПП (S)
|
–50…+1750 °C
|
0,1 °С
|
|
18
|
термопара ТПП (R)
|
–50…+1750 °C
|
0,1 °С
|
|
16
|
термопара ТПР (В)
|
+200…+1800 °C
|
0,1 °С
|
|
21
|
термопара ТВР (А-1)
|
0…+2500 °С
|
0,1 °С
|
|
22
|
термопара ТВР (А-2)
|
0…+1800 °C
|
0,1 °С
|
|
23
|
термопара ТВР (А-3)
|
0…+1800 °C
|
0,1 °С
|
|
24
|
термопара ТМК (Т)
|
–200…+400 °C
|
0,1 °С
|
|
12
|
ток 0…5 мА
|
0…100 %
|
0,1 %
|
|
11
|
ток 0…20 мA
|
0…100 %
|
0,1 %
|
|
10
|
ток 4…20 мА
|
0…100 %
|
0,1 %
|
|
06
|
напряжение –50…+50 мВ
|
0…100 %
|
0,1 %
|
|
13
|
напряжение 0…1 В
|
0…100 %
|
0,1 %
|
|
* При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С
|
Характеристики выходных устройств
|
Р
|
электромагнитное реле
|
4 А при 220 В 50 Гц, cos  > 0,4
|
|
К
|
транзисторная оптопара n–p–n типа
|
400 мА при 60 В пост. тока
|
|
С
|
симисторная оптопара
|
50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)
|
|
Т
|
выход для управления твердотельным реле
|
выходное напряжение 4...6 В,
макс. выходной ток 25 мА
|
Универсальный вход терморегулятора ОВЕН ТРМ12
Терморегулятор ТРМ12 имеет один универсальный вход для подключения измерительных датчиков:
- термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
- термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
- активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения -50...+50 мВ, 0...1 В.
Все модификации прибора ОВЕН ТРМ12 имеют встроенный источник +24 В ± 10% для питания датчиков с унифицированным выходным сигналом или аналоговых выходных устройств.
Режимы работы регулятора ОВЕН ТРМ12
Регулятор имеет два режима работы:
- ПИ-регулятор для управления задвижками и трехходовыми клапанами;
- ПИД-регулятор для управления системой «нагреватель – холодильник».
Режим ПИ-регулятора для управления задвижками и трехходовыми клапанами
Терморегулятор ОВЕН ТРМ12 управляет электроприводом задвижки без учета ее положения. Прибор ТРМ12 вычисляет оптимальную для регулирования среднюю скорость перемещения задвижки и преобразует ее в длительность выходных импульсов.
|
|
|
Пример подключения управляющих цепей электропривода двигателя МЭО.
КМ1, КМ2 - катушки электромагнитных пускателей или промежуточные реле
На рисунке приведена схема подключения электропривода двигателя механизма исполнительного однооборотного (МЭО).
Реле 1 управляет контактами, открывающими МЭО, реле 2 – закрывающими его.
|
|
Режим ПИД-регулятора для управления системой «нагреватель–холодильник»
Данный режим используется, если для управления применяются два исполнительных устройства – «нагреватель» и «холодильник».
На выходе регулятора ОВЕН ТРМ12 вырабатывается сигнал, действие которого направлено на уменьшение отклонения текущего значения контролируемой величины от заданного. Затем выходной сигнал ПИД-регулятора преобразуется в длительность импульсов по принципу широтно-импульсной модуляции (ШИМ).
Период следования импульсов задается пользователем в диапазоне от 1 до 99 с, а их длительность пропорциональна величине выходного сигнала ПИД-регулятора.
Автонастройка для системы «нагреватель/холодильник» и для задвижки
Как ПИД-регулятор, так и ПИ-регулятор имеют режим автонастройки, в процессе которого прибор самостоятельно определяет оптимальные для системы регулирования параметры:
- постоянную интегрирования;
- постоянную дифференцирования;
- полосу пропорциональности.
Современный эффективный алгоритм АВТОНАСТРОЙКИ ПИД-регулятора разработан компанией ОВЕН совместно с ведущими российскими учеными.
 |
| При автонастройке прибор вычисляет оптимальные для данного объекта значения коэффициентов ПИД-регулирования. Последующая несложная ручная подстройка позволяет свести к минимуму перерегулирование. |
|
Выходные устройства прибора ОВЕН ТРМ12
В терморегулятор ОВЕН ТРМ12 устанавливаются два однотипных дискретных выходных устройства ВУ1 и ВУ2:
- э/м реле 4 А;
- транзисторные оптопары;
- однофазные оптосимисторы;
- выходы для управления твердотельным реле.
Тип выходных устройств, установленных в приборе, выбирается пользователем при заказе.
Схемы подключения выходных устройств
|
|
|
| ВУ типа Р |
ВУ типа К |
|
|
|
| ВУ типа С |
ВУ1 типа Т |
|
