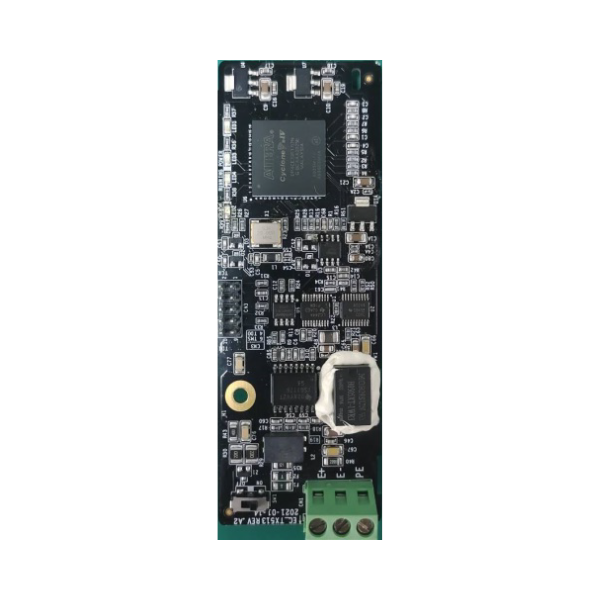

INVT EC-TX513 - Плата связи (протокол)
Артикул:
Код производителя
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Плата коммуникационная EC-TX513 (Применимо для серий: GD350-19)
| Подходит для преобразователей частоты серий GD300L; GD300L-DCJY; 24 В; 60 Вт; 0,2 А; |
В коммуникационной плате ECT X 513 используются винтовые клеммы европейского образца
| Контакт | Функция | Описание |
| 1 | E+ | Сигнал высокого уровня шины 216 |
| 2 | E- | Сигнал низкогоуровня шины 216 |
| 3 | PE | Экран шины 216 |
Описание функции переключателя терминального резистора
| Position | Function | Описание |
| Вверх | Выкл. | E+ и E- не подключены к клеммному резистору. |
| Вниз | Вкл. | E+ и E- подключены к клеммному резистору 120Ом. |
Описание индикаторов
| Индикатор | Описание | Функция |
| LED1 | Индикатор неисправности связи 216 |
Используется для указания состояния связи между картой и внешней шиной (например, ПЛК).
|
| LED2 | Индикатор неисправности внутренней связи |
Используется для индикации состояния внутренней связи SPI между коммуникационной платой и основной платой управления.
|
| LED3 | Индикатор питания | Вкл.: Плата управления подает питание на плату связи. |
| LED4 | Индикатор состояния |
|
Технические характеристики
Производитель
INVT
