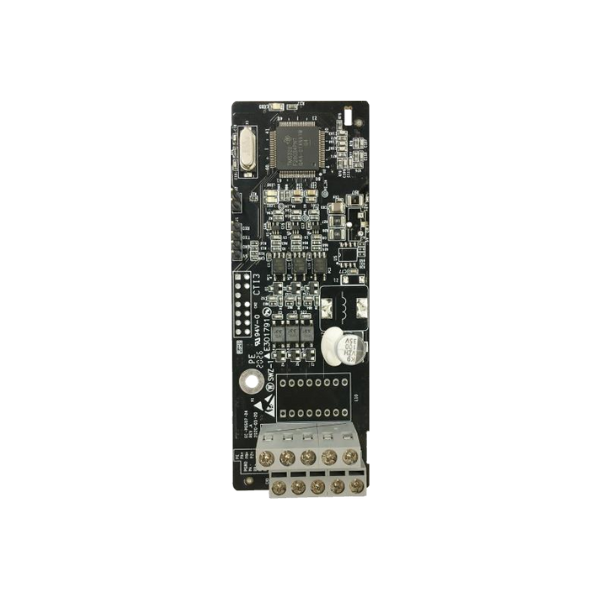

INVT EC-PG507-24 - Плата датчика обратной связи
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
EC-PG507-24 — плата датчика обратной связи PG Simplified incremental (24 В), разработанная для преобразователей частоты серии INVT GD350 и GD350-19. Модуль адаптера энкодера EC-PG507-24 является дополнительным устройством, расширяющим функционал преобразователя частоты за счёт добавления режимов управления с обратной связью по датчику положения ротора.
Совместимость с энкодерами
- Энкодеры с открытым коллектором (OC), 24 В
- Двухтактные (push-pull) энкодеры, 24 В
- Дифференциальные энкодеры, 24 В
Режимы управления
Установка платы EC-PG507-24 открывает доступ к следующим режимам управления двигателем:
| V/F + PG | Вольт-частотное управление с обратной связью по энкодеру |
| SVC + PG | Векторное управление без датчика скорости с коррекцией по энкодеру |
| TQC + PG | Управление с постоянным моментом и обратной связью по энкодеру |
Типы поддерживаемых энкодеров: инкрементальный, дифференциальный.
Область применения
Плата EC-PG507-24 востребована в задачах, где требуется повышенная точность регулирования скорости и позиционирования: металлообрабатывающие станки, намоточное оборудование, крановые механизмы, конвейерные линии и другие приводные системы, критичные к стабильности оборотов под переменной нагрузкой.
Технические характеристики
| Производитель | INVT |
| Тип устройства | Плата расширения (модуль адаптера энкодера) |
| Напряжение питания энкодера | 24 В |
| Степень защиты | IP20 |
| Диапазон рабочих температур | от −10 до +50 °C |
| Совместимые серии ПЧ | INVT GD350, GD350-19 |
