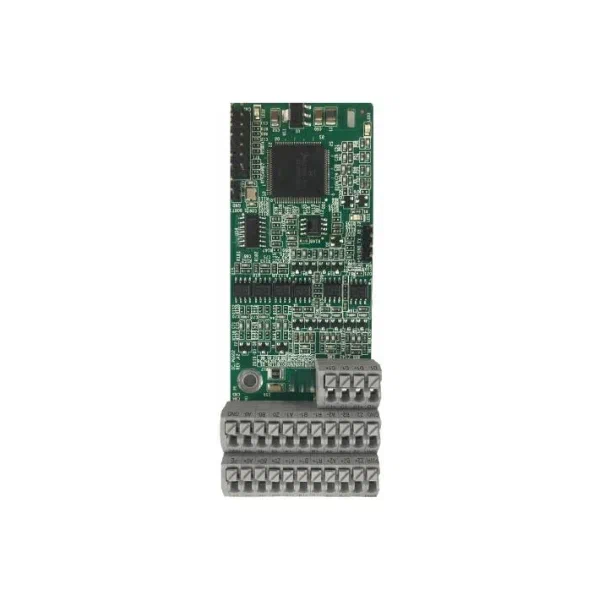

INVT EC-IO505-00 - Плата расширения входов/выходов для ПЧ серии GD350-01/01H

C-IO505-00 — это универсальная плата расширения входов/выходов для частотных преобразователей INVT флагманской серии GD350-01 и GD350-01H. Модуль предназначен для существенного наращивания каналов управления без необходимости установки дополнительных внешних контроллеров или модулей удалённого ввода-вывода. Плата полностью интегрируется в экосистему привода и настраивается через стандартное меню параметров преобразователя частоты.

Если ваша задача требует обработки большого количества внешних сигналов — от концевых выключателей и датчиков давления до цепей аварийной сигнализации — данная платы для частотных преобразователей станет оптимальным решением. Она позволяет превратить стандартный ПЧ в развитый локальный узел автоматизации.

Ключевые возможности:

Дискретные входы (DI) — 5 каналов

Пять дополнительных программируемых входов для подключения:

• кнопок пуска/останова и аварийного сброса;
• концевых выключателей и герконов;
• датчиков наличия продукции;
• любых других устройств с дискретным выходным сигналом.

Аналоговый вход (AI) — 1 канал

Прецизионный настраиваемый вход (0–10 В или 0/4–20 мА) для подключения:

• датчиков давления, температуры, влажности;
• тензометрических датчиков веса;
• внешних потенциометров задания скорости;
• токовых петель 4–20 мА от промышленных датчиков.

Релейные выходы (RO) — 2 канала

Два мощных реле с перекидными контактами (NO/NC) для:

• сигнализации о состоянии системы: «Авария», «Работа», «Достижение целевой частоты»;
• управления вспомогательным оборудованием: тормозными механизмами, вентиляцией, задвижками;
• передачи сигналов на вышестоящий уровень АСУ ТП.

Дискретный выход (DO) — 1 канал

Транзисторный выход с открытым коллектором для высокоскоростной передачи импульсных сигналов на системы автоматизации верхнего уровня.

Гибкая настройка

Каждый вход и выход платы программируется через стандартное меню параметров преобразователя частоты INVT. Логика работы платы гибко адаптируется под конкретную технологическую задачу без написания дополнительного кода.

Типовые области применения

• Системы вентиляции и насосные станции — обработка сигналов от множества датчиков (давления, температуры, протока) и управление задвижками и клапанами.
• Упаковочные и фасовочные машины — синхронизация работы нескольких исполнительных механизмов с единым приводом.
• Многомоторные конвейерные линии — использование ПЧ в роли локального узла управления группой двигателей.
• Деревообрабатывающее и металлорежущее оборудование — расширение функционала привода для комплексной автоматизации станка.
• Подъёмно-транспортное оборудование — подключение датчиков положения, концевых выключателей и цепей безопасности.

Совместимость

Плата устанавливается в соответствующий слот расширения на плате управления преобразователя частоты. Монтаж не требует специального инструмента и осуществляется в течение нескольких минут.

Преимущества платы EC-IO505-00

1. Экономия на внешней автоматике. Плата для преобразователя частоты EC-IO505-00 исключает необходимость приобретения дополнительных модулей удалённого ввода-вывода и промежуточных контроллеров.
2. Простота интеграции. Установка в штатный слот расширения и настройка через меню ПЧ — без внешнего ПО и программаторов.
3. Надёжность INVT. Компонент оригинального производства INVT, спроектированный для круглосуточной работы в промышленных условиях.
4. Промышленный температурный диапазон. Уверенная работа при температурах от -10 °C до +50 °C.
5. Универсальность. Поддержка как сигналов напряжения (0–10 В), так и токовой петли (0/4–20 мА) на аналоговом входе.
