Индуктивный датчик бесконтактный ТЕКО ISB AF4A-32N-5-LZ

Name: Индуктивный датчик бесконтактный ТЕКО ISB AF4A-32N-5-LZ
Brand: Тeko
SKU: ISB AF4A-32N-5-LZ
Availability: InStock

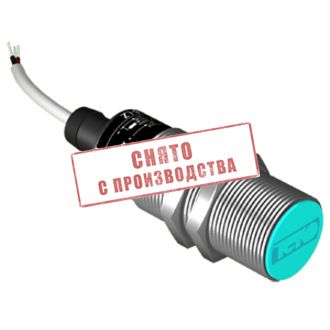

Индуктивный датчик бесконтактный ТЕКО ISB AF4A-32N-5-LZ фото

В наличии

К сравнению

По запросу

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул ISB AF4A-32N-5-LZ

Датчики ТЕКО ISB AF4A-32N-5-LZ реагируют только на металл. Они предназначены для автоматизации технологических процессов, систем безопасности и контроля. Спектр применения обширен и включает практически все отрасли промышленности, где необходима автоматизация процессов. В цилиндрическом корпусе с резьбой М18, с расстоянием срабатывания 5 мм, напряжение питания 10…30 В DC, выходная функция: NPN размыкающий, подключение: кабель 3х0,34 мм², материал изготовления Д16Т (ЛС59-1)

Категории

Материал корпуса

Д16Т

Габаритные размеры

M18x1x65 мм

Расстояние срабатывания, мм

Тип выходного элемента

NPN+NC

Принцип действия

индуктивный

Питание

10...30 В DC

Индикатор срабатывания / Светодиодная индикация

есть

Способ подключения

кабель 3х0,34 мм²

Способ монтажа

встраиваемый

Питание

10-30 В DC

В наличии

К сравнению

По запросу

Доставка

Оплата

ОвенКомплектАвтоматика
в 2025 году

7 000 +

новых клиентов

92%

отгрузок в день оплаты

15 000 +

поставок

150 +

городов

5 000 +

часов консультаций

400 +

выездных аудитов

Индуктивный датчик или бесконтактный индуктивный датчик положения - это устройство, реагирующее только на металл. Принцип действия бесконтактного индуктивного датчика положения основан на изменении амплитуды колебаний генератора при внесении в чувствительную зону выключателя металлического, магнитного, ферромагнитного или аморфного материала определенных размеров. При подаче питания на конечный выключатель в области его чувствительной поверхности образуется изменяющееся магнитное поле, наводящее во внесенном в зону материале вихревые токи, которые приводят к изменению амплитуды колебаний генератора. В результате вырабатывается аналоговый выходной сигнал, величина которого изменяется от расстояния между бесконтактным индуктивным датчиком положения и контролируемым предметом. Триггер преобразует аналоговый сигнал в логический, устанавливая уровень переключения и величину гистерезиса.

Особенности применения бесконтактных индуктивных датчиков положения:

срабатывание только на металл и абсолютная нечувствительность к другим материалам (например, в отличии от емкостных датчиков);
возможность распознавания различных групп металлов;
долговечность, благодаря отсутствию механического воздействия и износа.

Свойства индуктивных датчиков:

Исполнение постоянного DC, переменного AC и постоянного/переменного DC/AC напряжения;
Возможности разного подключения: двух-, трех-, четырехпроводное. Способы подключения: кабель, разъем, клеммы.
Размеры корпусов от Ø 4 мм до 170х170х60 мм.
Механизм защиты от перегрузок и короткого замыкания.
Светодиодная индикация срабатывания и питания.
Степени защиты IP65, IP67, IP68.
Стойкость к высокому давлению – до 500 бар.
Различные варианты исполнения – высокотемпературный до + 150°С, низкотемпературный до -60°С.
Датчики стойки к пульсации питающего напряжения до 67%, а так же приспособлены к работе в бортовой системе автомобилей.
Возможно взрывозащищенное исполнение.
Стойкость к химически активным средам.
Дискретный или аналоговый выход определения положения объекта воздействия относительно датчика.
Решение специальных задач (датчики минимальной скорости).

Индуктивные бесконтактные датчики предназначены для автоматизации технологических процессов, систем безопасности и контроля. Спектр применения обширен и включает практически все отрасли промышленности, где необходима автоматизация процессов. Индуктивные датчики с успехом применяются в машиностроении, пищевой промышленности, металлургии, станкостроении, деревообработке и т.д.

Индуктивные бесконтактные датчики положения постоянного тока изготавливаются в соответствии с техническими условиями ВТИЮ.3428.006.2006 ТУ.

Индуктивный датчик (индуктивный бесконтактный выключатель) ISB AF4A-32N-5-LZ при появлении объекта воздействия в чувствительной зоне коммутирует электрическую цепь исполнительного устройства. Для срабатывания индуктивного датчика непосредственного соприкосновения с контролируемым объектом не требуется.

При появлении в чувствительной зоне датчика (сенсора) объекта воздействия из любого металла происходит демпфирование электромагнитного поля, амплитуда колебаний генератора уменьшается, срабатывает пороговое устройство (триггер) и электронный ключ датчика переключается.

Габаритный чертеж

Параметр	Значение
Размер корпуса, ДxШxДл	М18х1х65
Номинальный зазор, мм	5 мм
Рабочий зазор, мм	0...4 мм
Способ установки в металл	Встраиваемый
Диапазон рабочих напряжений, Uраб.	10...30 В DC
Максимальный рабочий ток, Imax	250 мА
Падение напряжения при Imax, Ud	<=2,5 В
Тип контакта / Структура выхода	NPN Размыкающий
Частота переключения, Fmax	600 Гц
Диапазон рабочих температур	-25°С...+75°С
Присоединение / Подключение	Кабель 3х0,34 кв. мм
Световая индикация	Есть
Комплексная защита	Есть
Материал корпуса	Д16Т
Степень защиты по ГОСТ 14254-96	IP67
