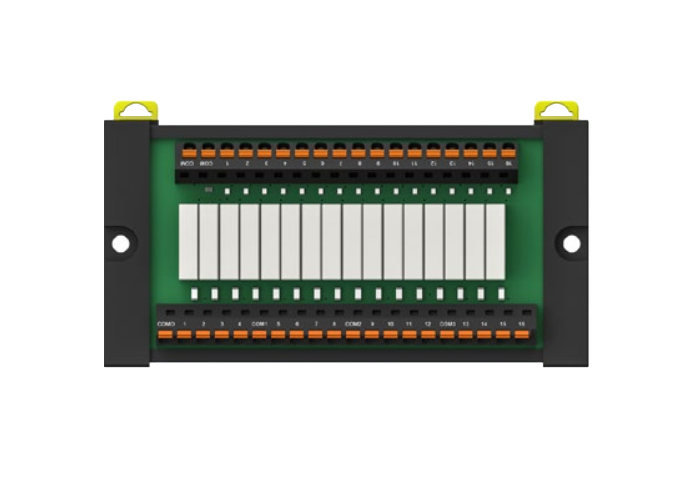

Модуль дискретного ввода-вывода INVT FS1005

Модуль дискретного ввода-вывода INVT FS1005 представляет собой комбинированное устройство серии Flex Series, объединяющее в одном корпусе 16 дискретных входов и 16 релейных выходов. Такое решение позволяет одновременно собирать сигналы от полевых датчиков и коммутировать мощные нагрузки переменного или постоянного тока, существенно экономя место в распределительном шкафу и упрощая кабельную разводку. Входные цепи поддерживают подключение как источниковых (PNP), так и приёмных (NPN) датчиков, тогда как выходные каналы выполнены на электромеханических реле с нормально разомкнутыми контактами. Применение релейной изоляции обеспечивает полную гальваническую развязку между логикой контроллера и силовыми цепями, что особенно важно при коммутации индуктивных и высоковольтных нагрузок.

Назначение:

Модуль FS1005 применяется в системах промышленной автоматизации для сбора дискретных сигналов от конечных выключателей, фотоэлектрических датчиков, кнопок управления и других устройств с дискретным выходом, а также для управления исполнительными механизмами — клапанами, контакторами, сигнальными лампами, нагревателями и двигателями. Благодаря способности коммутировать нагрузки до 3 А при 250 В переменного тока и наличию 16 независимых релейных каналов, устройство востребовано в станкостроении, упаковочном оборудовании, логистических системах и других приложениях, где требуется как сбор данных, так и прямое управление силовыми цепями.

Преимущества модуля дискретного ввода-вывода INVT FS1005:

• 16 дискретных входов с поддержкой источникового (PNP) и приёмного (NPN) типов подключения;
• 16 релейных выходов с нормально разомкнутыми контактами, обеспечивающими полную гальваническую развязку;
• коммутация нагрузок до 3 А при 250 В переменного тока или 30 В постоянного тока (резистивная нагрузка);
• максимальное напряжение переключения до 250 В переменного тока и 125 В постоянного тока при токе 0,3 А;
• высокий эксплуатационный ресурс реле: 100 000 электрических и 20 000 000 механических срабатываний;
• быстродействие для релейных модулей: время включения не более 15 мс, выключения — не более 10 мс;
• релейная изоляция входных и выходных цепей;
• входные цепи с фильтрацией порта 1 мс и максимальной частотой до 500 Гц (скважность 40–60%);
• входное напряжение 24 В пост. тока ±10% с типовым током потребления 9,5 мА.

Технические характеристики модуля дискретного ввода-вывода INVT FS1005:

• Тип продукта: модуль дискретного ввода и релейного вывода.
• Потребляемая мощность: 0,23 Вт.
• Количество входных каналов: 16.
• Тип входа: source/sink.
• Входное напряжение: 24 В пост. тока ±10%.
• Входной ток (типовое значение): 9,5 мА.
• Макс. входная частота: 500 Гц (скважность 40%–60%).
• Время фильтрации порта: 1 мс.
• Уровень логической «1»: ≥15 В пост. тока.
• Уровень логического «0»: ≤5 В пост. тока.
• Метод изоляции: релейная изоляция.
• Количество выходных каналов: 16.
• Тип выхода: релейный.
• Тип контакта: нормально разомкнутый (N.O.).
• Контактная нагрузка (резистивная): 3 А при 250 В пер. тока / 30 В пост. тока.
• Макс. напряжение переключения: 250 В пер. тока / 125 В пост. тока при 0,3 А.
• Макс. ток переключения: 5 А.
• Ресурс реле (электрический): 100 000 срабатываний.
• Ресурс реле (механический): 20 000 000 срабатываний.
• Время реакции OFF→ON: ≤15 мс.
• Время реакции ON→OFF: ≤10 мс.
• Вес нетто/брутто: 0,157 / 0,186 кг.
• Габаритные размеры (Ш×В×Г): 129,2 × 70,9 × 29,9 мм (упаковка: 142 × 90 × 37 мм).

Комплект поставки:

В комплект поставки входят модуль и руководство по эксплуатации.
