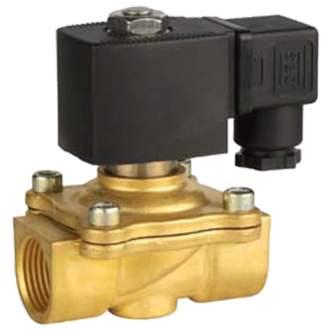

Электромагнитный клапан (соленоидный) непрямого действия с диафрагмой ОвенКомплектАвтоматика 2W400-40H-AC230
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Нормально закрытый соленоидный клапан непрямого (пилотного) действия – это электромагнитный клапан, в котором закрытое положение сохраняется при отсутствии управляющего напряжения. Запорный орган (мембрана или поршень, в зависимости от типа клапана) герметично прижат силой действия пружины и давлением рабочей среды к седлу уплотнительной поверхности. Пилотный канал закрыт подпружиненным плунжером. Давление в верхней полости клапана (над мембраной) поддерживается через перепускное отверстие в мембране (или через канал в поршне) и равно давлению на входе в клапан. Клапан электромагнитный находится в закрытом положении, пока катушка не окажется под напряжением.
Используется, для эксплуатации в системах водоснабжения, отопления, системах ГВС, системах пневмоуправления – везде, где присутствует давление в трубопроводе.
Особенности:
- Для работы соленоидных клапанов пилотного действия необходим минимальный перепад давления (ΔP от 0,3 bar) – разница давлений на входе и на выходе клапана.
- Достоинства подобных клапанов — в отличие от клапанов прямого действия более широкий диапазон рабочего давления и диаметров условного прохода.
- Высокая частота срабатывания.
Габаритные размеры 32...50 мм
| Размер, мм | 2W400-40H | |
| Материал корпуса | Латунь | Сталь |
| A | 160 | 162 |
| B | 94 | 93 |
| C | 122 | 122 |
| D | 28 | 29 |
| G | 1½" | |
| Вес, кг | 2,48 | 2,42 |
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла, спирт | |
| Материал | Корпуса | Латунь или нержавеющая сталь |
| Уплотнения | VITON | |
| Температура рабочей среды | −10…120°С | |
| Рабочее давление | 0.03...1 МПа | |
| Диаметр условного прохода | 10...50 мм | |
| Присоединение | Резьбовое G⅜"...G2" | |
| Катушка | Ду=12...25 мм | S51H, IP65 |
| Ду=32...50 мм | SD01H, ASEx545, IP65 | |
| Питание | ~220 В, ~110 В, ~24 В =110 В**, =24 В, =12 В* |
|
| Мощность | S51H | 40 ВА (АС), 30 Вт (DC) |
| SD01H | 35 ВА (АС), 30 Вт (DC) | |
| ASEx545 | 18 Вт (DC) | |
Кроме ASEx545
**
Только для S51H
Все модификации и цены
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка |
| 2W160-15H-AC230 | 15 | 3,8 | ½" | 0 | 1 |
S51H |
| 2W200-20H-AC230 | 20 | 8 | ¾" | |||
| 2W250-25H-AC230 | 25 | 10 | 1" | |||
| 2W350-35H-AC230 | 32 | 20 | 1¼" | SD01H, ASEx545 | ||
| 2W400-40H-AC230 | 40 | 25 | 1½" | |||
| 2W500-50H-AC230 | 50 | 41 | 2" |
