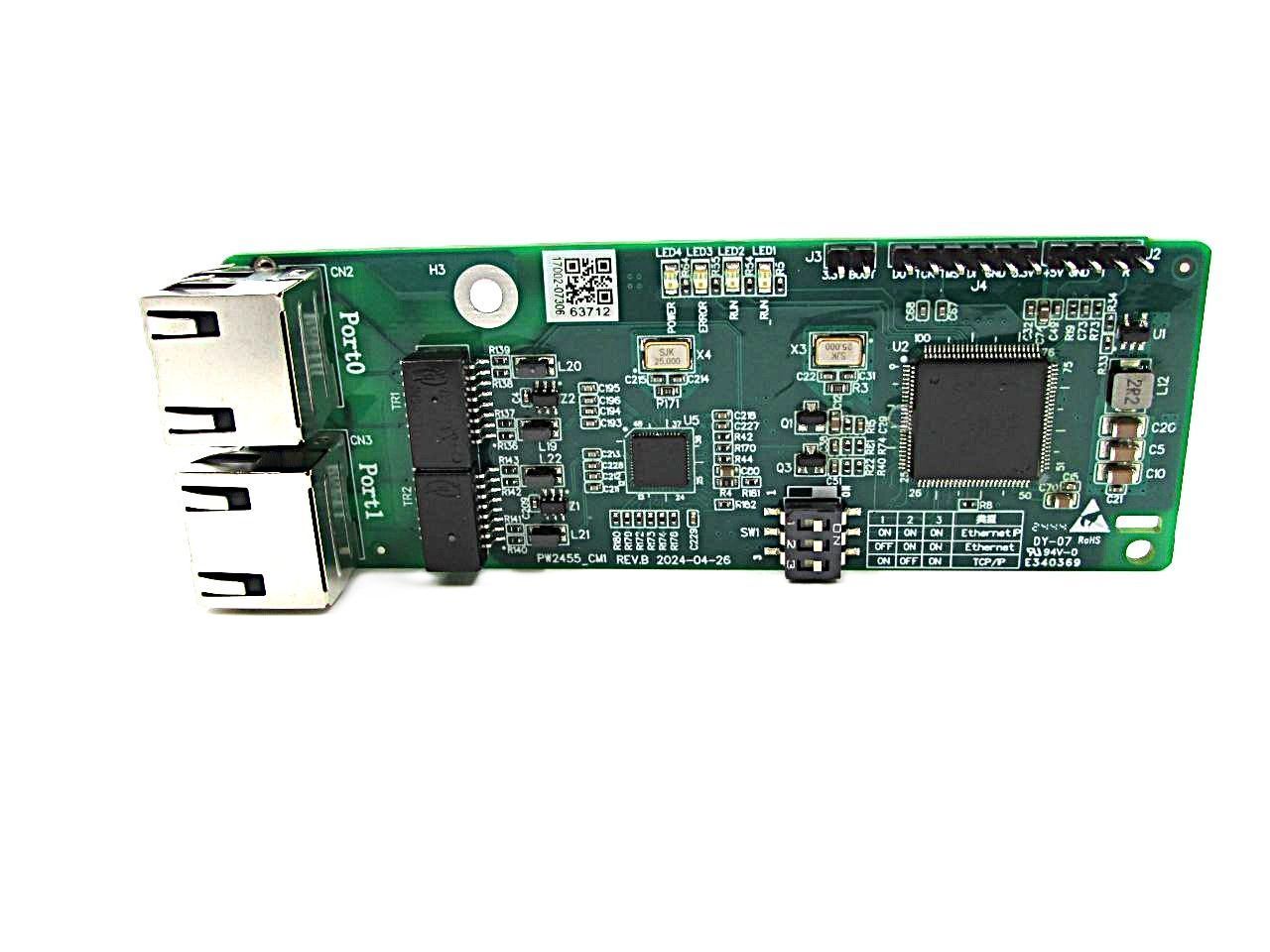

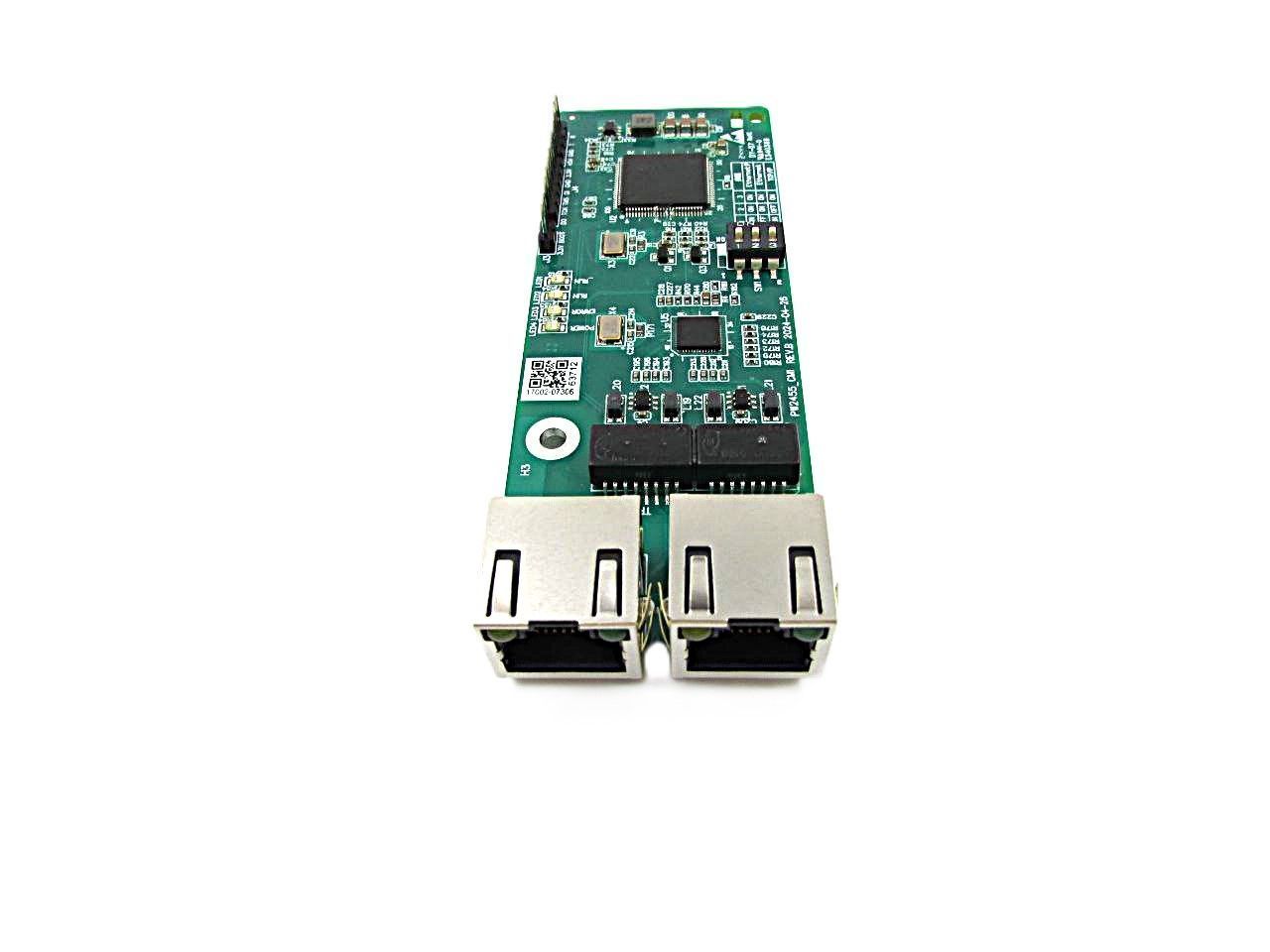

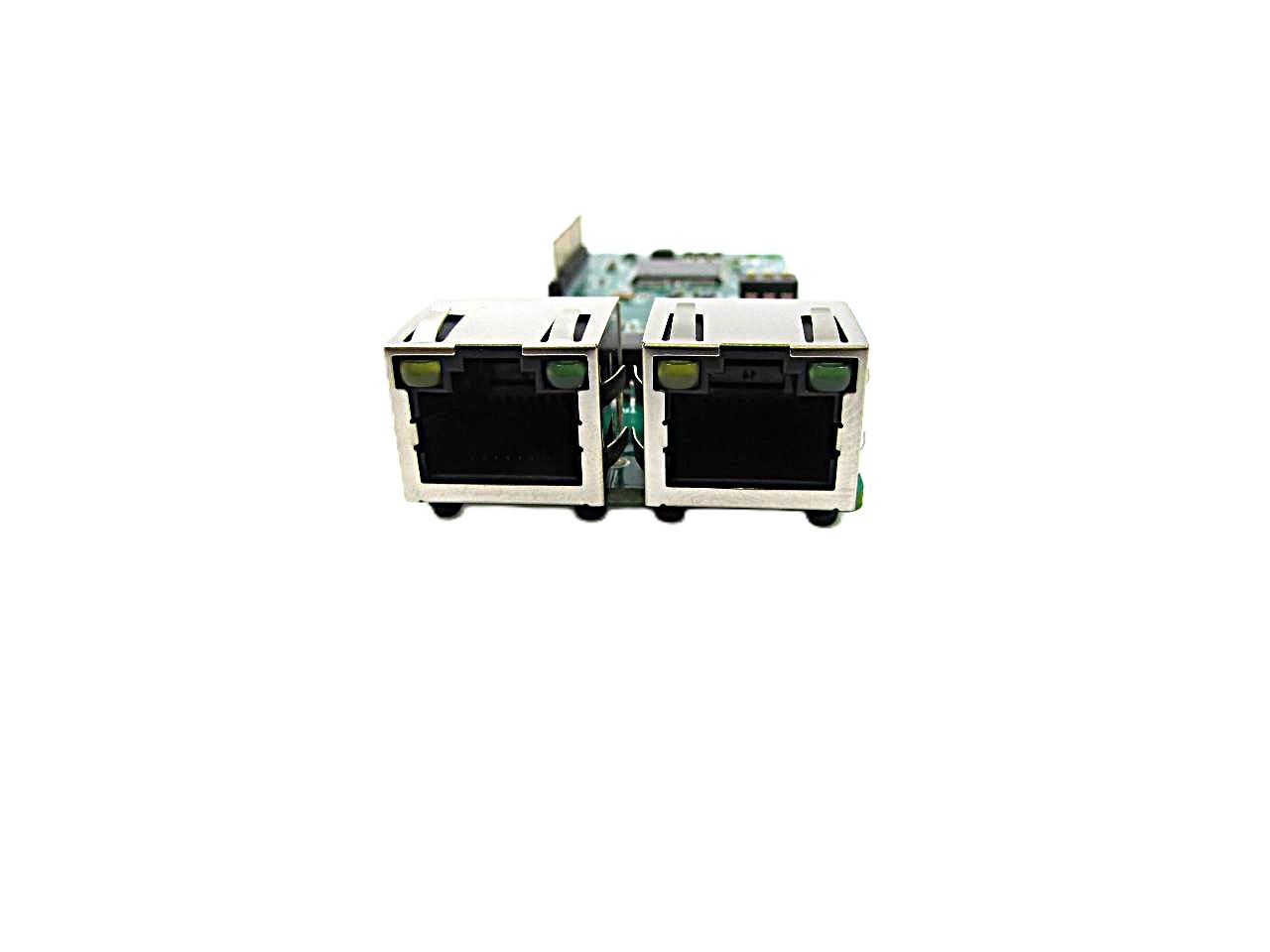

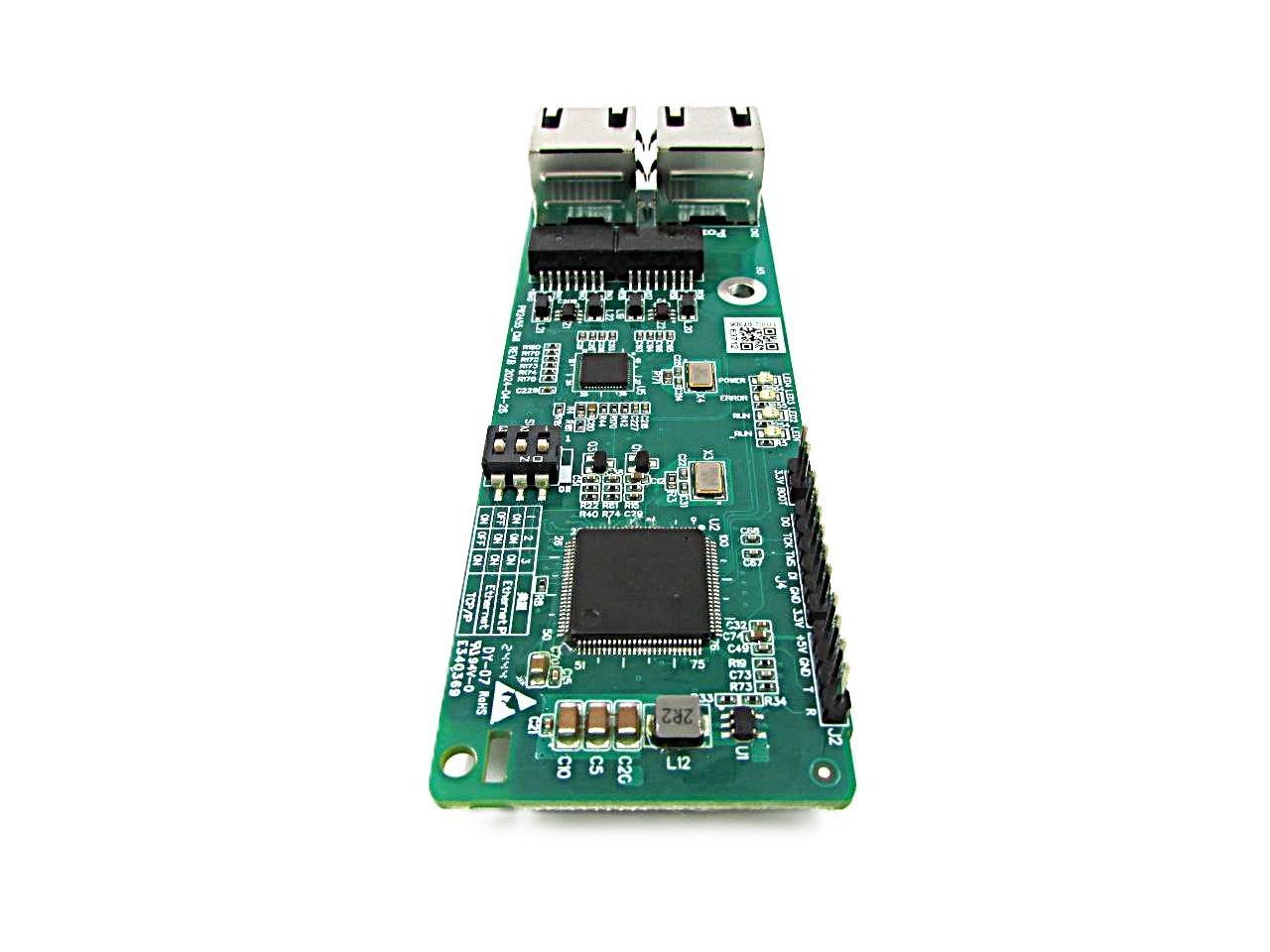

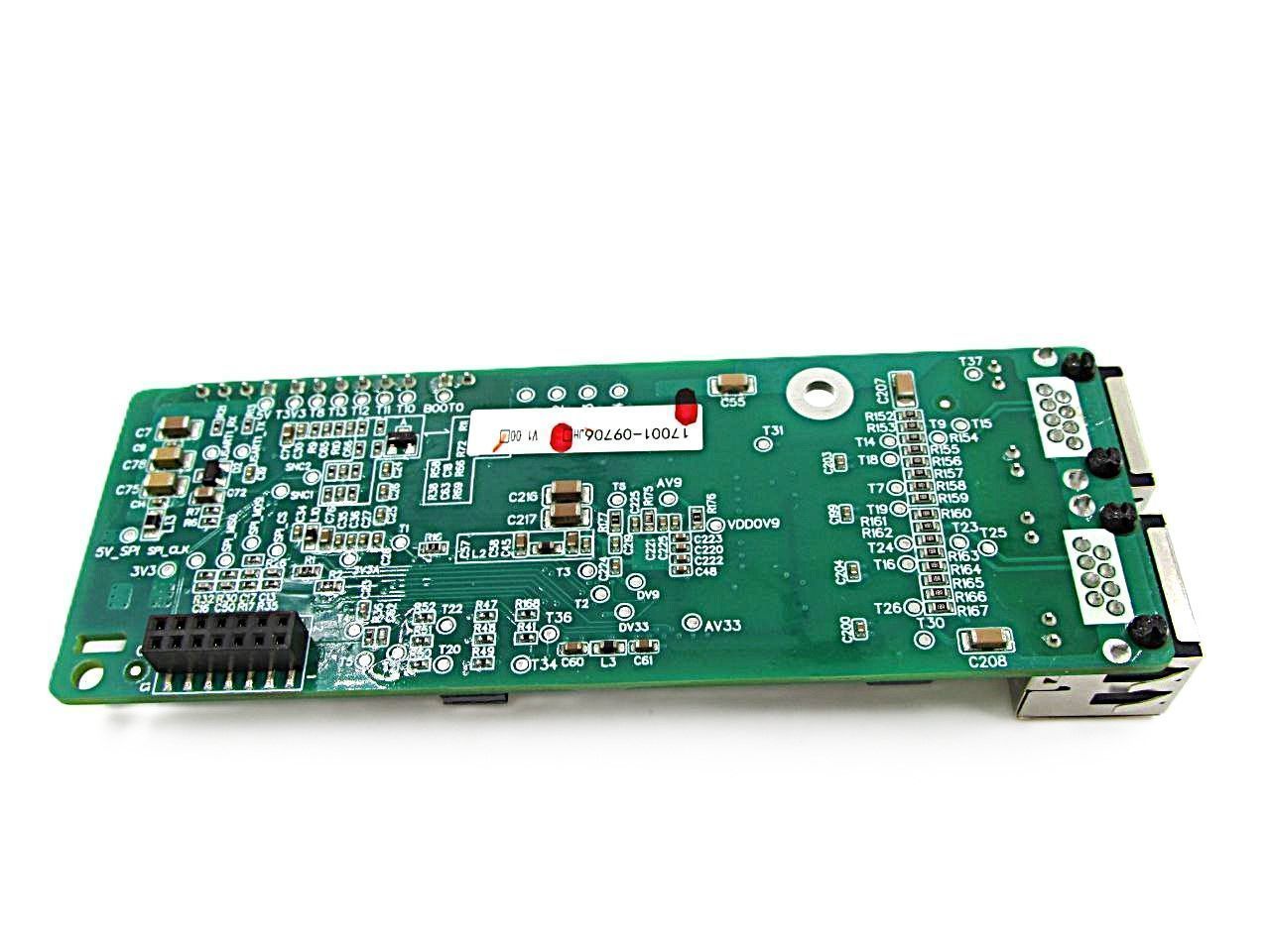

Плата коммуникационная INVT EC-TX510B (Применимо для серий: GD350/GD350A/GD350-19/IPE300/GD270)
Карта связи Ethernet INVT EC-TX510B для серий ПЧ GD350/GD350A/GD350-19/GD270
Описание товара
|
Тип карты расширения |
Карты расширения снятые с производства |
Код заказа |
Карта связи на замену |
Код заказа |
|
Карта связи Ethernet (протокол INVT) |
EC-TX504 |
11023-00081 |
EC-TX510B |
11023-00197 |
|
Карта связи Ethernet IP |
EC-TX510 |
11023-00107 |
||
|
Карта связи Modbus TCP |
EC-TX515 |
11023-00125 |
EC-TX510B - Плата связи (протокол) Ethernet, Ethernet IP, Modbus TCP для ПЧ INVT GD350A/GD350-19/GD270
Выбор протокола для карты связи EC-TX510B
|
LED |
Цвет |
Статус |
Описание |
|
LED1 |
Зелёный |
Включен |
Карта и ПЧ идентифицируют друг- друга. |
|
Мигает (1Hz) |
Нормальный обмен данными между картой и ПЧ. |
||
|
Выключен |
Карта и ПЧ обмениваются данными неправильно. |
||
|
LED2 |
Зелёный |
Включен |
Установлена связь между картой и ПЛК, возможен обмен данными. |
|
Выключен |
Конфликт IP-адресов между картой и ПЛК. |
||
|
LED3 |
Красный |
Включен |
Нет передачи данных между картой и ПЛК. |
|
Мигает (1Hz) |
Адрес пакета не используется или не определен. |
||
|
Мигает (2Hz) |
Неверный адрес пакета |
||
|
Мигает (4Hz) |
Истекло время ожидания соединения между картой и ПЛК. |
||
|
Выключен |
Нет ошибок. |
||
|
LED4 |
Красный |
Включен |
Индикация напряжения питания 3.3VDC. |
