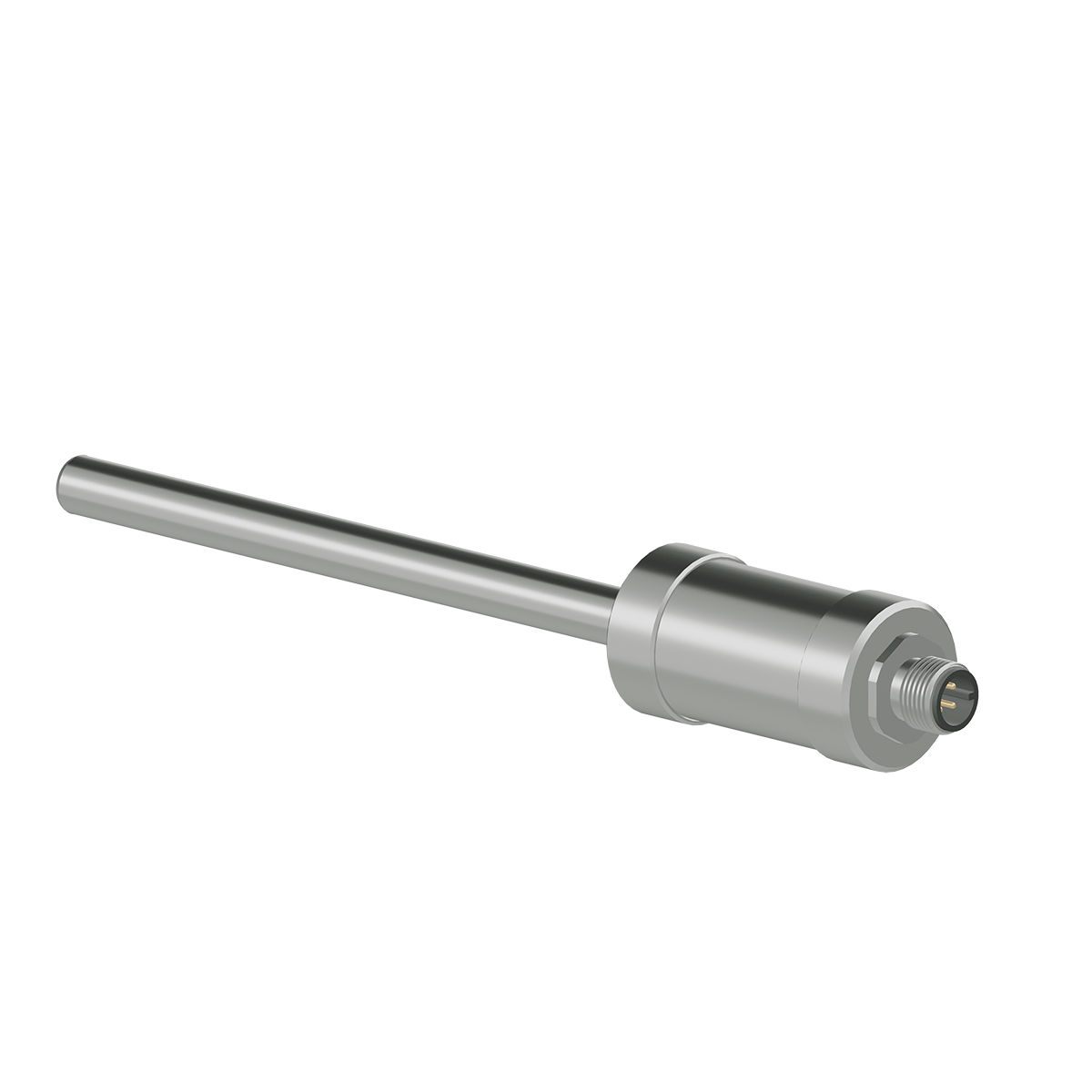

Термопреобразователь сопротивления Овен ДТС043-50М.B3.10.60.М20х1,5
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Термопреобразователь сопротивления Овен ДТС043-50М.B3.10.60..М20Х1,5 служит для непрерывного измерения температуры неагрессивных к материалу защитной арматуры жидких, паро- и газообразных сред, сыпучих материалов и твердых тел. Работа основана на изменении электрического сопротивления медного чувствительного элемента 50М при изменении температуры. Модель 043 имеет подвижный штуцер и разъем типа М12. Изделие выпускается в соответствии с ТУ 26.51.51-006-46526536-2023. Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений: 92657-24.
Технические характеристики термопреобразователя сопротивления Овен ДТС043-50М.B3.10.60..М20Х1,5:
- Номинальная статическая характеристика: 50М.
- Класс допуска: B.
- Диапазон измеряемых температур: от -50 до +200 °С.
- Допуск: ±(0,30 + 0,005|t|) °С.
- Показатель термической реакции: не более 30 с.
- Количество чувствительных элементов: 1 шт.
- Схема внутренних соединений проводников: трехпроводная.
- Внешнее условное давление измеряемой среды: 10 МПа.
- Исполнение сенсора относительно корпуса: изолированный.
- Диаметр монтажной части: 10 мм.
- Длина монтажной части: 60 мм.
- Тип присоединения к процессу: M20×1,5.
- Масса: не более 2 кг.
- Степень защиты по ГОСТ 14254-2015: IP65/IP67.
- Электрическое сопротивление изоляции: не менее 100 МОм при температуре (25 ± 10) °С; не менее 20 МОм при температуре от +100 до +250 °С; не менее 2,0 МОм при температуре от +251 до +450 °С; не менее 0,5 МОм при температуре от +451 до +660 °С.
- Средняя наработка на отказ: 32 000 ч для медных ЧЭ.
- Срок службы: не менее 10 лет.
- Межповерочный интервал: 2 года.
- Гарантийный срок эксплуатации: 24 месяца со дня продажи.
- Гарантийный срок хранения: 3 года со дня выпуска предприятием-изготовителем.
Области применения:
- Системы автоматизированного управления механизмами и технологическими процессами в промышленности.
- Жилищно-коммунальное и сельское хозяйство.
- Транспорт.
- Системы теплоснабжения.
Монтаж и подключение:
Установку производят с соблюдением мер безопасности. При монтаже требуется обеспечить контакт 2/3 длины погружаемой части с измеряемой средой. Погружаемая часть должна располагаться перпендикулярно или под острым углом в направлении движения потока. Крепление датчиков со штуцерами следует выполнять гаечным ключом, прикладывая усилия только к шестиграннику штуцера. Подключение выполняют через разъем типа М12. Для этого откручивают нижнюю часть коммутационного разъема, ослабляют кабельный ввод углового соединителя и вводят разделанный кабель. Затем ослабляют винты клемм контактодержателя, вставляют концы проводов согласно схеме и заворачивают винты до упора. После затягивают кабельный ввод для уплотнения кабеля и свинчивают нижнюю и верхнюю части разъема. Соединяют коммутационный разъем и корпус датчика. Разъем М12 в комплект поставки не входит. Техническое обслуживание проводить не реже одного раза в 6 месяцев.
Комплект поставки:
- Датчик температуры.
- Паспорт и гарантийный талон.
- Руководство по эксплуатации.
Документы:
- Свидетельство об утверждении типа средств измерений № 92657-24.
- ТУ 26.51.51-006-46526536-2023.
Технические характеристики
Общие характеристики
Производитель ОВЕН Тип Термосопротивление Назначение- Вентиляция
- ЖКХ
- Котельные
- Пищевая промышленность
- Теплосети
- Управление климатом
- Вода
- Воздух в помещении
- Газ
- Масло
- Наружный воздух
- Для батарей
- Для бойлера
- Для котельных
- Для лабораторий
- Для холодильника
- IP65
- IP67
Параметры искробезопасной цепи
Длина монтажной части 60 мм Атмосферное давление 84-106,7 кПа Тип резьбы штуцера Метрическая Защитная арматура Есть Средняя наработка на отказ 32 000 ч.Отзывы
