Термопара Овен ДТПL125М-0710.400.1,0.И [7]

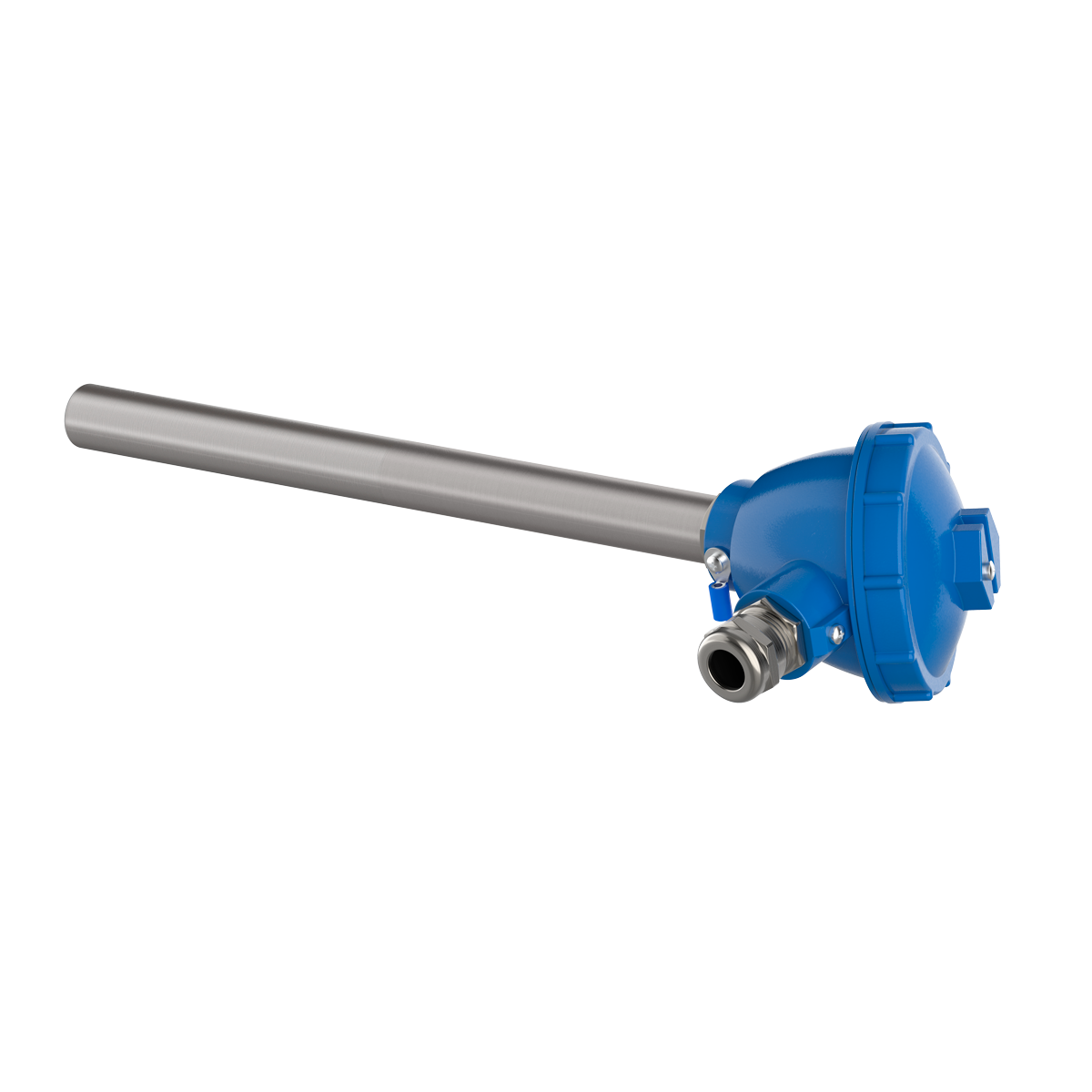

Термопара Овен ДТПL125М-0710.400.1,0.И [7] представляет собой термоэлектрический преобразователь со встроенным нормирующим преобразователем, предназначенный для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в выходной сигнал постоянного тока 4…20 мА. Модель выполнена на базе термопары типа L (хромель-копель) в конструктивном исполнении 125 с металлической коммутационной головкой, внутри которой размещен измерительный преобразователь. Защитная арматура из стали 12Х18Н10Т диаметром 20 мм и длина монтажной части 400 мм обеспечивают надежную работу в широком спектре промышленных применений.

Назначение:

Датчик применяется для точного контроля температуры в промышленных системах автоматизации с возможностью дистанционной передачи сигнала на большие расстояния (до сотен метров) по двухпроводной линии связи. Устройство оптимально подходит для использования в печах, сушильных камерах, теплообменниках, котельных установках и системах вентиляции. Благодаря встроенному нормирующему преобразователю для подключения датчика можно использовать медные провода, что упрощает монтаж и снижает затраты.

Преимущества датчика температуры ДТПL125М-0710.400.1,0.И [7]:

• диапазон измерений до +600 °С;
• выходной сигнал 4…20 мА;
• возможность передачи сигнала на расстояние до сотен метров;
• улучшенная помехозащищенность линии связи;
• возможность использования медных проводов для подключения;
• модульная конструкция, допускающая замену термопарной вставки;
• металлическая коммутационная головка со степенью защиты IP65;
• защитная арматура из стали 12Х18Н10Т диаметром 20 мм;
• изолированный рабочий спай;
• диаметр КТМС 3,0 мм;
• линейная зависимость «ток от температуры»;
• время предварительного прогрева не более 20-40 с.

Технические характеристики датчика температуры ДТПL125М-0710.400.1,0.И [7]:

• Номинальная статическая характеристика: хромель-копель.
• Количество чувствительных элементов: 1.
• Конструктивное исполнение: 125М.
• Диаметр защитной арматуры: 20 мм.
• Материал защитной арматуры: сталь 12Х18Н10Т.
• Рабочий спай: изолированный.
• Диаметр КТМС: 3,0 мм.
• Материал коммутационной головки: металл.
• Степень защиты: IP65.
• Длина монтажной части: 400 мм.
• Диапазон измеряемых температур: от -40 до +600 °С.
• Класс допуска: 2.
• Тепловая инерция: не более 20-40 с.
• Номинальное напряжение питания: 24 В постоянного тока.
• Диапазон допустимых напряжений питания: 12…36 В.
• Максимальная потребляемая мощность: 0,8 Вт.
• Выходной сигнал: 4…20 мА.
• Вид зависимости «ток от температуры»: линейная.
• Разрядность ЦАП: не менее 12 бит.
• Сопротивление линии связи с ТЭП: не более 100 Ом.
• Номинальное сопротивление нагрузки (при 24 В): 533 Ом ± 5 %.
• Максимальное допустимое сопротивление нагрузки (при 36 В): 1067 Ом.
• Время установления рабочего режима (предварительный прогрев): не более 30 с.

Комплект поставки:

В комплект поставки входят датчик температуры, паспорт изделия и гарантийный талон.
