Термопара Овен 2ДТПК105Л-1000.200

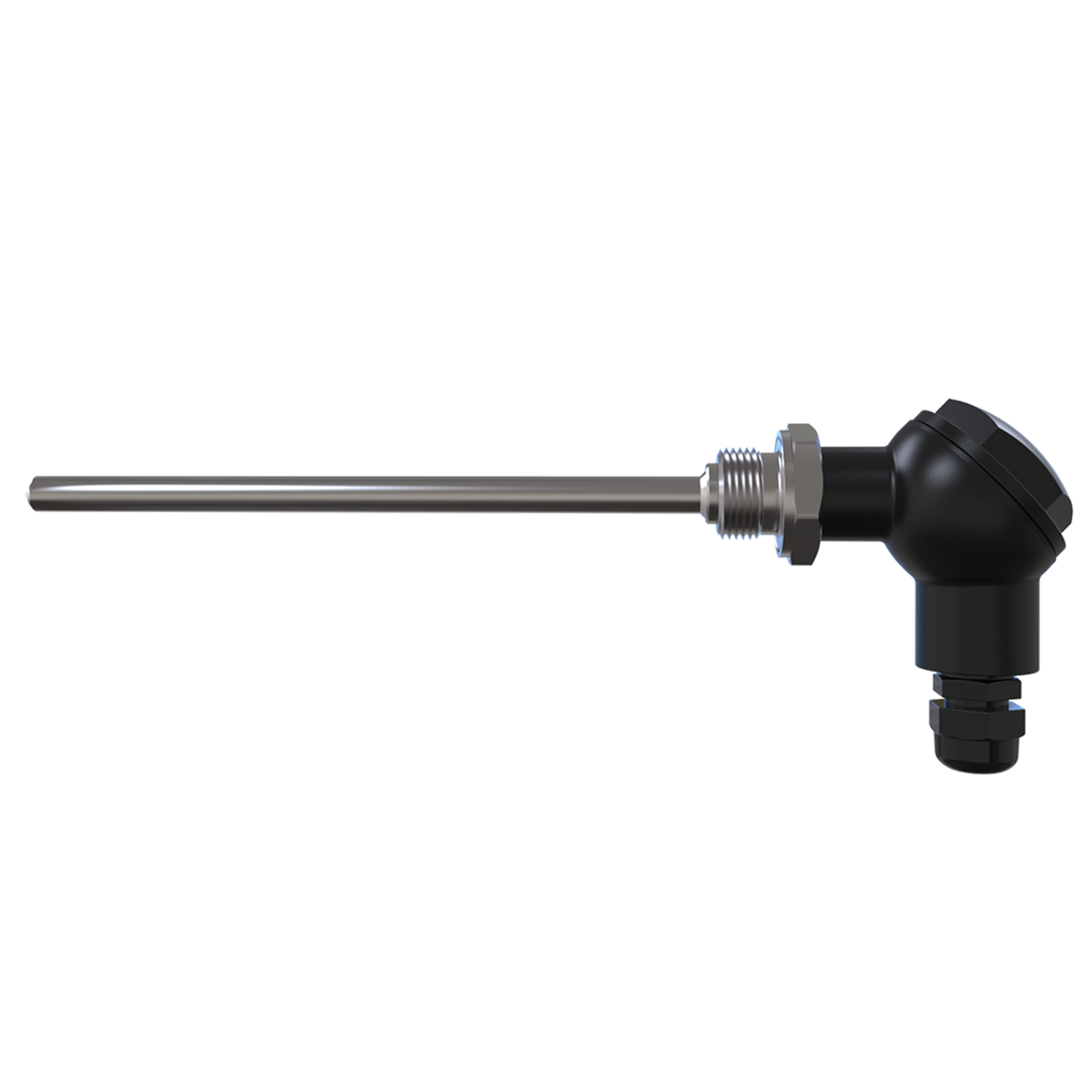

Термопара Овен 2ДТПК105Л-1000.200 — это термоэлектрический преобразователь проволочного типа с коммутационной головкой, предназначенный для непрерывного измерения температуры твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу термоэлектродов. Модель относится к семейству ДТПХХХ5, имеет два неизолированных чувствительных элемента типа K (ХА) и рассчитана на работу при высоких температурах до +800 °C.

Назначение:

Датчик предназначен для непрерывного измерения температуры жидких, паро- и газообразных сред, сыпучих материалов и твердых тел в промышленности. Модель 2ДТПК105Л-1000.200 эффективно применяется в котельных установках, промышленных печах и сушилах, теплосетях, бойлерах и теплообменниках при температурах до +800 °C.

Особенности и преимущества:

• Два чувствительных элемента: встроенные два независимых спая типа K (ХА) позволяют организовать резервирование измерения или контролировать температуру в двух точках одной зоной.
• Высокотемпературное исполнение: материал защитной арматуры — сталь 12Х18Н10Т — обеспечивает работу при температурах до +800 °C.
• Неизолированный рабочий спай: обеспечивает более высокое быстродействие (меньшую тепловую инерцию) по сравнению с изолированным спаем.
• Удобство монтажа и обслуживания: коммутационная головка обеспечивает удобный доступ к клеммам для подключения внешнего кабеля (кабель приобретается отдельно). Металлическая увеличенная головка (буква Л) имеет степень защиты IP65.
• Надежность: вероятность безотказной работы в диапазоне температур от -40 до +800 °C составляет не менее 0,95 за 16 000 часов, средний срок службы — не менее 4 лет.

Технические характеристики термопары Овен 2ДТПК105Л-1000.200:

• Тип датчика: термоэлектрический преобразователь проволочного типа с коммутационной головкой (серия ХХ5).
• Номинальная статическая характеристика (НСХ): K (ХА) — хромель-алюмель.
• Диапазон измеряемых температур: от -40 до +800 °C.
• Количество чувствительных элементов: 2 (два).
• Схема внутренних соединений: двухпроводная.
• Исполнение рабочего спая: неизолированный (код 1).
• Класс допуска: 2 (пределы допускаемых отклонений ТЭДС по ГОСТ Р 8.585).
• Показатель тепловой инерции: не более 20 с.
• Диаметр защитной арматуры (D): 8 мм.
• Тип резьбы штуцера: M20 × 1,5 (метрическая).
• Размер под ключ (S): 27 мм.
• Длина монтажной части (L): 200 мм.
• Материал защитной арматуры: сталь 12Х18Н10Т (нержавеющая, до +800 °C).
• Коммутационная головка: увеличенная металлическая (буква Л), IP65.
• Сопротивление изоляции: не менее 100 МОм.
• Условное давление: 0,25-6 МПа.
• Температура окружающей среды (головка): от -50 до +120 °C.
• Относительная влажность: не более 95 % при +35 °C.

Комплект поставки:

В комплект поставки термопары Овен 2ДТПК105Л-1000.200 входят: термоэлектрический преобразователь с коммутационной головкой, паспорт и гарантийный талон.
