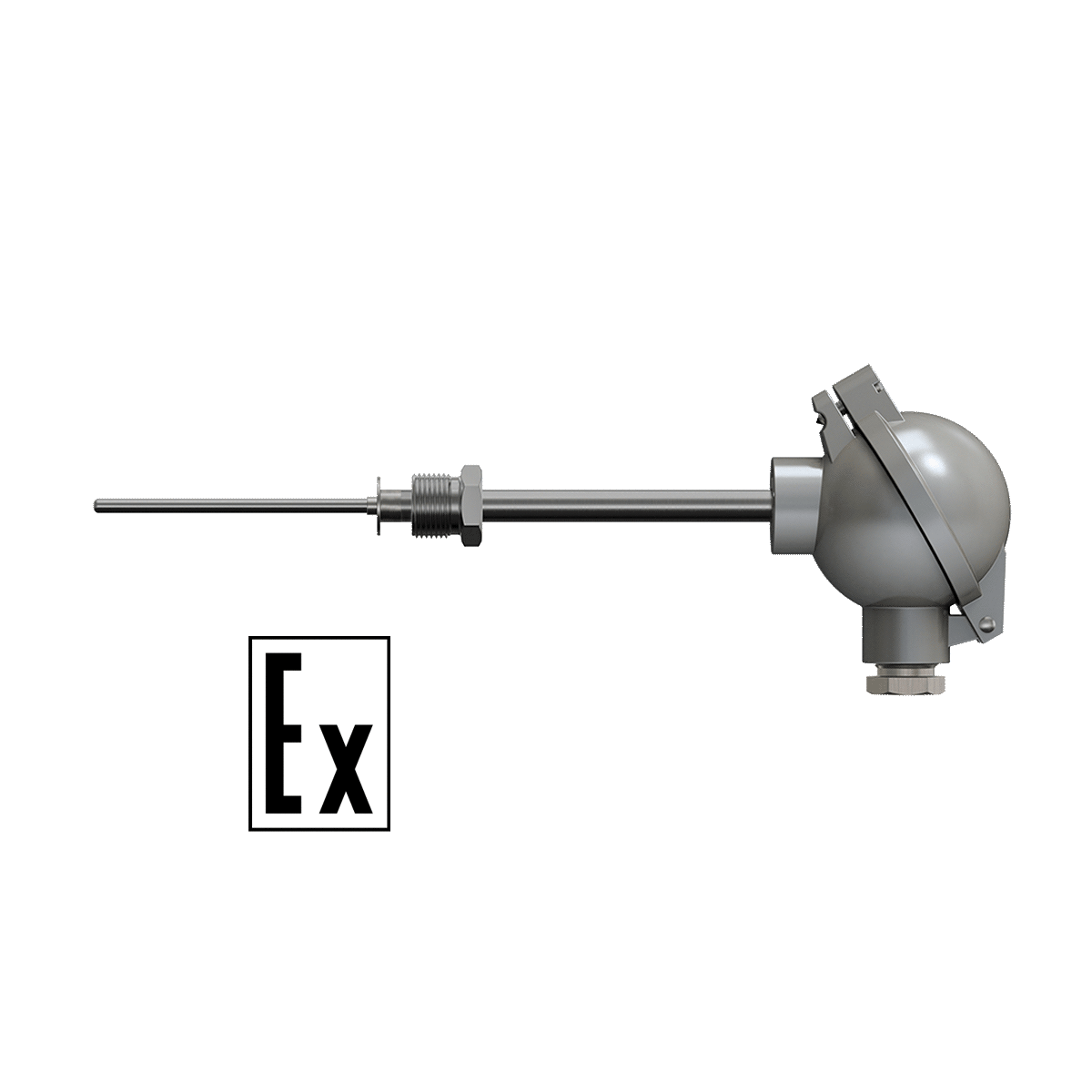

Термопара Овен ДТПК125-0914.1250.1.ЕХI-Т1

Термоэлектрический преобразователь (термопара) ОВЕН ДТПК125-0914.1250.1.ЕХI-Т1 предназначен для непрерывного измерения температуры твердых, жидких и газообразных сред во взрывоопасных зонах. Модель выполнена на основе кабельного термоэлектрического модуля (КТМС) с НСХ K (хромель-алюмель) и имеет металлическую коммутационную головку. Конструктивное исполнение 125 относится к модульному типу, что позволяет заменять термопарную вставку без демонтажа всего датчика. Материал защитной арматуры — жаропрочный сплав ХН45Ю, устойчивый к высокотемпературной коррозии.

Назначение:

Применяется в системах автоматического контроля и регулирования температуры во взрывоопасных зонах газовых и пылевых сред в металлургии, термических печах, химической и нефтехимической промышленности, энергетике.

Особенности и преимущества:

• Модульная конструкция — возможность замены термопарной вставки без демонтажа защитного чехла.
• Изолированный рабочий спай — устойчивость к воздействию агрессивных сред и электромагнитных помех.
• Материал защитной арматуры — сплав ХН45Ю, повышенная жаростойкость до 1200 °C.
• Металлическая коммутационная головка — обеспечивает надежную защиту соединений (IP65).
• Взрывозащищенное исполнение Exia — искробезопасная электрическая цепь наивысшего уровня.

Технические характеристики прибора ОВЕН ДТПК125-0914.1250.1.ЕХI-Т1:

• Номинальная статическая характеристика (НСХ): K (хромель-алюмель).
• Диапазон измеряемых температур: от 0 до +1100 °C.
• Конструктивное исполнение: 125.
• Исполнение рабочего спая: изолированный.
• Диаметр КТМС: 4,5 мм.
• Материал защитной арматуры: сплав ХН45Ю.
• Материал коммутационной головки: металлическая.
• Длина монтажной части (L): 1250 мм.
• Класс допуска: 1.
• Показатель тепловой инерции: не более 20 с (изолированный спай).
• Маркировка взрывозащиты (газовые среды): 0Ex ia IIC T1 Ga X.
• Маркировка взрывозащиты (пылевые среды): Ex ia IIIC T200440°C Da X.
• Максимальная температура поверхности: 440 °C.
• Максимальное входное напряжение (Ui): 30 В.
• Максимальный входной ток (Ii): 120 мА.
• Максимальная внутренняя емкость (Ci): пренебрежимо мала.
• Максимальная внутренняя индуктивность (Li): пренебрежимо мала.
• Степень защиты коммутационной головки: IP65.
• Вероятность безотказной работы: 0,95 за 40000 ч (при t до +600 °C).
• Средний срок службы: не менее 10 лет.

Комплект поставки ОВЕН ДТПК125-0914.1250.1.ЕХI-Т1:

термоэлектрический преобразователь, паспорт, гарантийный талон.
