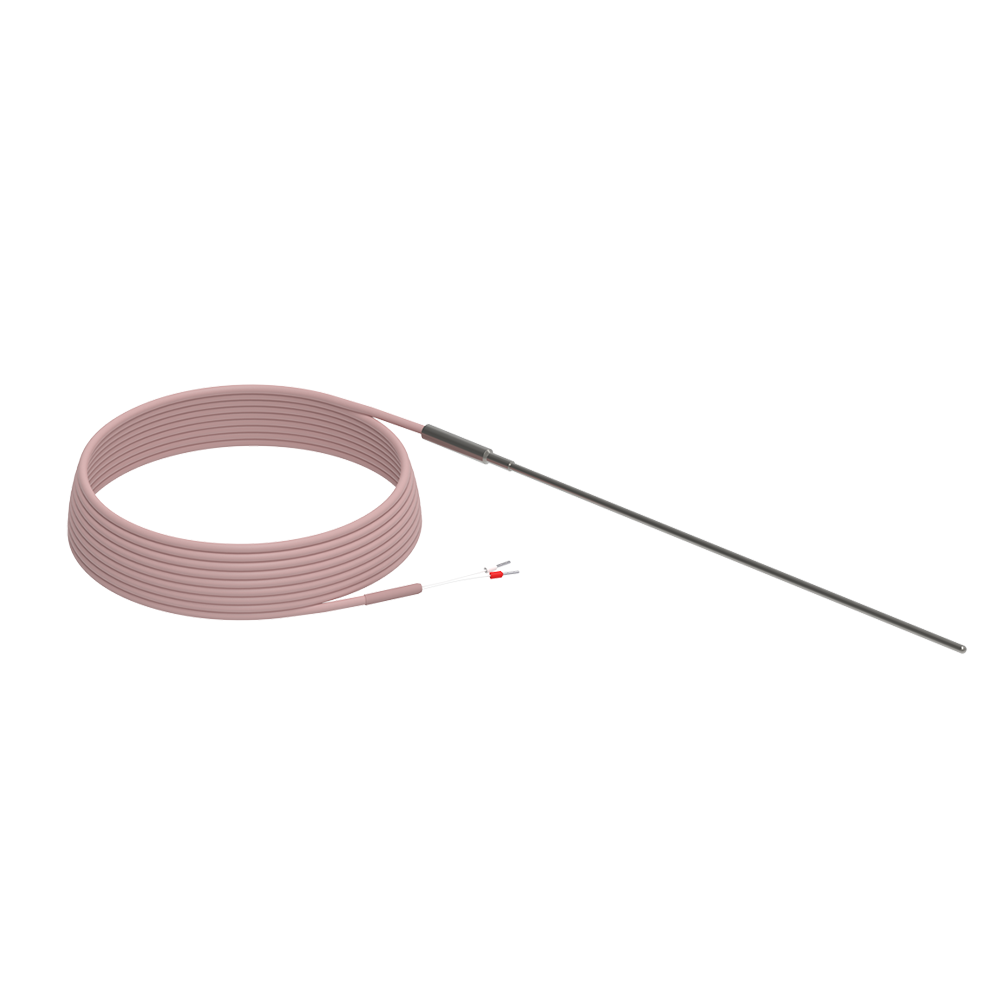

Термопара Овен ДТПК344-07.60/2,5К.1
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Термопара Овен ДТПК344-07.60/2,5К.1 (преобразователь термоэлектрический) предназначена для непрерывного измерения температуры жидких, паро- и газообразных сред, сыпучих материалов и твердых тел в промышленности. Принцип действия основан на возникновении термоэлектродвижущей силы в месте соединения двух проводников с разными термоэлектрическими свойствами. Модель 344 выполнена с кабельным выводом и защитной арматурой из стали AISI 321. Прибор имеет один чувствительный элемент. Изделие выпускается в соответствии с ТУ 4211-022-46526536-2009. Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений: 28476-16.
Технические характеристики термопары Овен ДТПК344-07.60/2,5К.1:
- Номинальная статическая характеристика: K (ХА).
- Тип чувствительного элемента: кабельная термопара (КТМС).
- Диапазон измеряемых температур: от 0 до +800 °С.
- Класс допуска: 1.
- Пределы допускаемых отклонений ТЭДС от НСХ: ±1,5 °С в диапазоне от 0 до +375 °С включительно; ±0,004t °С свыше 375 до 1300 °С.
- Количество чувствительных элементов: 1 шт.
- Схема внутренних соединений проводников: двухпроводная.
- Диаметр КТМС: 3,0 мм.
- Материал защитной арматуры: сталь AISI 321.
- Длина монтажной части: 60 мм.
- Длина кабельного вывода: 2,5 м.
- Тип кабеля: ННЭ.
- Степень защиты по ГОСТ 14254-2015: IP67.
- Условное давление: от 0,16 до 0,4 МПа.
- Сопротивление изоляции: не менее 100 МОм.
- Температура окружающей среды при эксплуатации: от -50 до +175 °С.
- Относительная влажность: не более 95 % при +35 °С и более низких температурах без конденсации влаги.
- Атмосферное давление: от 84,0 до 106,7 кПа.
- По устойчивости к вибрациям: группа V2.
- Средняя наработка на отказ: 40 000 ч в диапазоне от -40 до +600 °С; 16 000 ч в диапазоне свыше +600 до +900 °С.
- Средний срок службы: 10 лет в диапазоне от -40 до +600 °С; 4 года в диапазоне свыше +600 до +900 °С.
- Межповерочный интервал: 2 года.
- Гарантийный срок эксплуатации: 24 месяца со дня продажи.
- Гарантийный срок хранения: 24 месяца с даты изготовления.
Области применения:
- Системы автоматического контроля и регулирования технологических процессов.
- Высокотемпературные процессы в металлургии, химической и нефтехимической промышленности.
- Энергетика и жилищно-коммунальное хозяйство.
- Пищевая и молочная промышленность.
Монтаж и подключение:
Монтаж выполняют с соблюдением мер безопасности. При установке необходимо обеспечить контакт 2/3 длины погружаемой части с измеряемой средой. Погружаемая часть должна располагаться перпендикулярно или под острым углом в направлении движения потока. Подключение производят согласно схеме внутренних соединений проводников при отключенном питании. Для снижения влияния электромагнитных помех линию связи рекомендуется выполнять витой парой, экранированным кабелем. Подготовка кабеля включает снятие внешней изоляции на длине 35 мм, зачистку концов проводов на 5 мм, скручивание и лужение или обжатие в кабельный наконечник. Кабель в комплект поставки не входит. Техническое обслуживание проводить не реже одного раза в 6 месяцев.
Комплект поставки:
- Датчик.
- Паспорт и гарантийный талон.
- Руководство по эксплуатации.
Гарантийные обязательства:
Гарантийный срок эксплуатации: 24 месяца со дня продажи. Гарантийный срок хранения: 24 месяца с даты изготовления. При соблюдении условий транспортирования, хранения, монтажа и эксплуатации изготовитель выполняет бесплатный ремонт или замену.
Документы:
- Свидетельство об утверждении типа средств измерений № 28476-16, срок действия до 9 сентября 2031 г.
- ТУ 4211-022-46526536-2009.
- Выписка из реестра российской промышленной продукции № 10697862.
Технические характеристики
Общие характеристики
Производитель ОВЕН Тип Термопара Назначение- Вентиляция
- Котельные
- Теплосети
- Управление климатом
- Вода
- Воздух в помещении
- Газ
- Масло
- Наружный воздух
- Для бойлера
- Для котельных
- Для лабораторий
- Для печей
- Алюмель
- Хромель
Интерфейсы связи
Количество рабочих термопар 1Параметры искробезопасной цепи
Длина монтажной части 60 мм Атмосферное давление 84-106,7 кПа Защитная арматура Есть D 3 ммВсе модификации и цены
Это означает, что изготовлению и поставке подлежит термопара «нихросил-нисил» с диапазоном измерения температуры: 0…+1250 °С, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, длиной монтажной части 100 мм, длиной силиконового кабельного вывода 1 м, первый класс допуска, конструктивное исполнение 444.
Пример обозначения при заказе: ДТПN444-09.100/1,0C
Это означает, что изготовлению и поставке подлежит термопара «нихросил-нисил» с диапазоном измерения температуры: -40…+1250 °С, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, длиной монтажной части 100 мм, длиной кабельного вывода 1 м, второй класс допуска, конструктивное исполнение 444.
