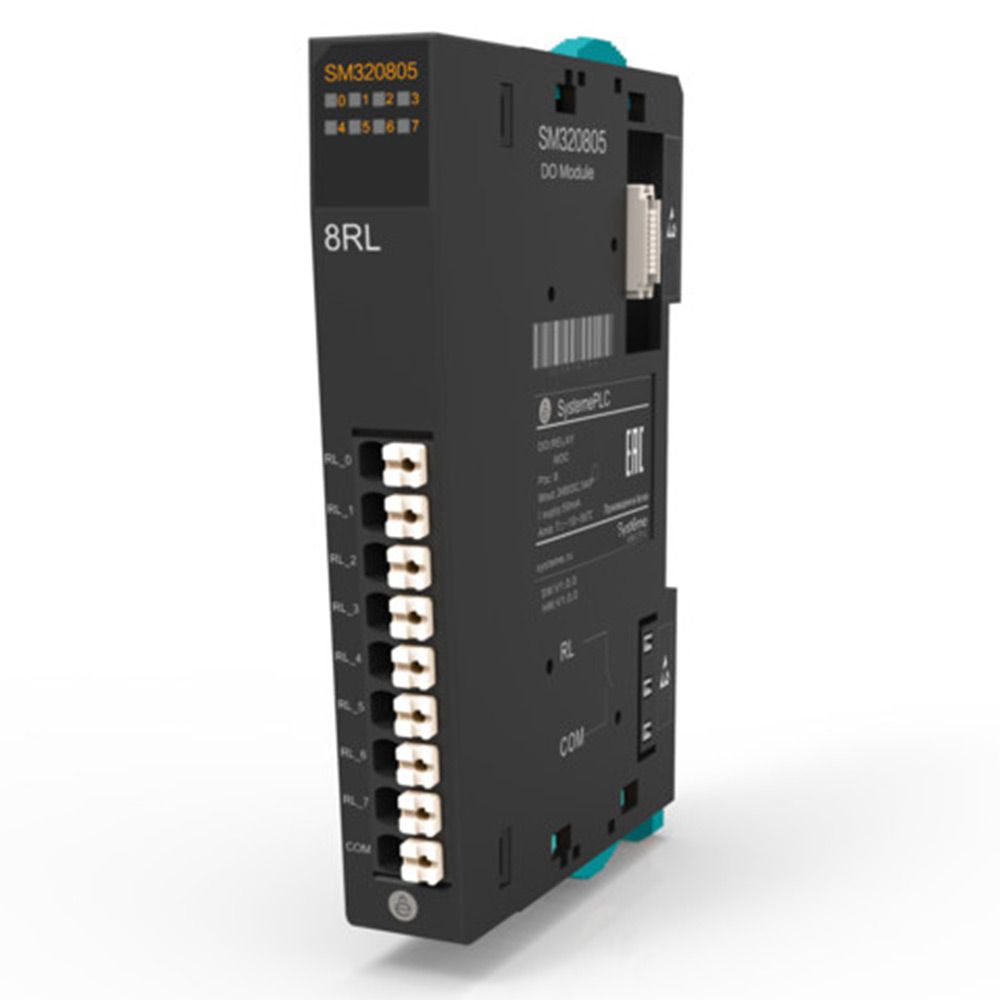

Дискретный модуль вывода Systeme Electric SM320805 8 выходов реле

Дискретный модуль вывода Systeme Electric SM320805 (8-канальный, релейный) представляет собой универсальное исполнительное устройство, предназначенное для коммутации электрических цепей переменного и постоянного тока. Прибор входит в состав масштабируемой системы распределенного ввода/вывода SystemePLC IO200 и обеспечивает передачу команд от управляющего контроллера на мощные исполнительные механизмы, контакторы, электродвигатели и другое оборудование, требующее гальванической развязки и высокой коммутационной способности. Модуль применяется для построения автоматизированных систем контроля и управления технологическими процессами на промышленных предприятиях, в энергетике, на объектах водоподготовки и в других отраслях, где требуется коммутация мощных нагрузок с высоким напряжением.

Основные возможности и преимущества дискретного модуля вывода SM320805:

• Восемь релейных каналов: релейные выходы обеспечивают гальваническую развязку между управляющей логикой и нагрузкой, что повышает безопасность и помехозащищённость систем управления;
• Коммутация мощных нагрузок: релейные выходы с коммутационной способностью 2 А при 30 В постоянного тока или 0.5 А при 125/220 В переменного тока позволяют напрямую управлять контакторами, электромагнитными клапанами, двигателями и другими мощными нагрузками;
• Универсальность применения: релейные выходы подходят для коммутации как цепей переменного, так и постоянного тока, что делает модуль совместимым с широким спектром исполнительных устройств;
• Работа с различными типами нагрузки: реле рассчитаны на резистивную, индуктивную нагрузку и лампы, что обеспечивает универсальность применения в различных системах автоматизации;
• Гальваническая изоляция: напряжение изоляции 500 В переменного тока между выходными цепями и системной шиной обеспечивает безопасность и защиту управляющей логики от высоковольтных помех;
• Компактность и удобство установки: ширина корпуса 14 мм, крепление на DIN-рейку, безвинтовые быстрозажимные клеммники и съёмные колодки сокращают время пусконаладки и обслуживания;
• Интеграция в распределённые системы: модуль поддерживает работу в составе островов ввода/вывода до 32 устройств с обменом по шинам Profinet, EtherCAT, Modbus TCP, Ethernet IP, CANopen, Profibus DP или Modbus RTU.

Технические характеристики:

• Тип выходов: релейные (нормально разомкнутые);
• Количество каналов: 8;
• Максимальная нагрузка: 2 А при 30 В постоянного тока или 0.5 А при 125/220 В переменного тока;
• Тип нагрузки: резистивная, индуктивная, лампы;
• Частота переключения: 1 Гц;
• Напряжение изоляции: 500 В переменного тока;
• Метод изоляции: оптопара;
• Потребляемый ток: 45 мА;
• Напряжение питания: 24 В постоянного тока (18-36 В);
• Рабочая температура: от -10 до +55 °C;
• Температура хранения: от -20 до +85 °C;
• Относительная влажность: 95% без конденсата;
• Степень защиты корпуса: IP20;
• Габаритные размеры (В×Г×Ш): 90×67×14 мм;
• Масса: не более 0.07 кг;
• Средний срок службы: 10 лет.

Монтаж и рекомендации по размещению:

Все модули серии SystemePLC IO200, включая SM320805, предназначены для установки только в шкафах управления и аппаратных, в сухой среде, так как имеют степень защиты IP20. В этих шкафах необходимо предусмотреть защиту от поражения электрическим током и распространения огня. Модули крепятся на DIN-рейки, соответствующие стандарту EN 60715 (35×7,5 мм или 35×15 мм). DIN-рейка должна быть отдельно заземлена. Если она установлена на заземленную оцинкованную монтажную панель, отдельное заземление направляющей не требуется. При установке или демонтаже модулей необходимо соблюдать минимальные монтажные зазоры для обеспечения вентиляции и доступа: не менее 20 мм сверху и снизу, а также 10 мм слева и справа от острова ввода/вывода. При подключении индуктивных нагрузок (катушки контакторов, электромагнитные клапаны, двигатели) настоятельно рекомендуется использовать внешние защитные цепи (RC-цепи для переменного тока или обратные диоды для постоянного тока), включенные параллельно нагрузке, для подавления перенапряжений и продления срока службы контактов реле. Несоблюдение этих рекомендаций может привести к повреждению релейных выходов и возникновению ошибок связи по внутренней шине.

Области применения:

Прибор востребован на предприятиях химической, нефтегазовой, пищевой и фармацевтической промышленности, в энергетике, металлургии и добыче полезных ископаемых, на очистных сооружениях и станциях водоподготовки, а также в машиностроении и технологическом оборудовании. Модуль используется для управления мощными исполнительными механизмами, контакторами, электродвигателями, нагревательными элементами и другими нагрузками, требующими гальванической развязки и высокой коммутационной способности. Благодаря гибкости коммуникационных интерфейсов устройство легко встраивается в существующие SCADA-системы, панели оператора и автоматизированные рабочие места диспетчеров, обеспечивая надёжное управление технологическими процессами.

Комплект поставки:

В базовую комплектацию входят сам модуль SM320805, паспорт изделия с гарантийным талоном и руководство по эксплуатации (в электронном виде на компакт-диске или в виде файла для загрузки с сайта производителя). Гарантийный срок на оборудование составляет 2 года с момента отгрузки со склада производителя. Дополнительные аксессуары и кабели заказываются отдельно.
