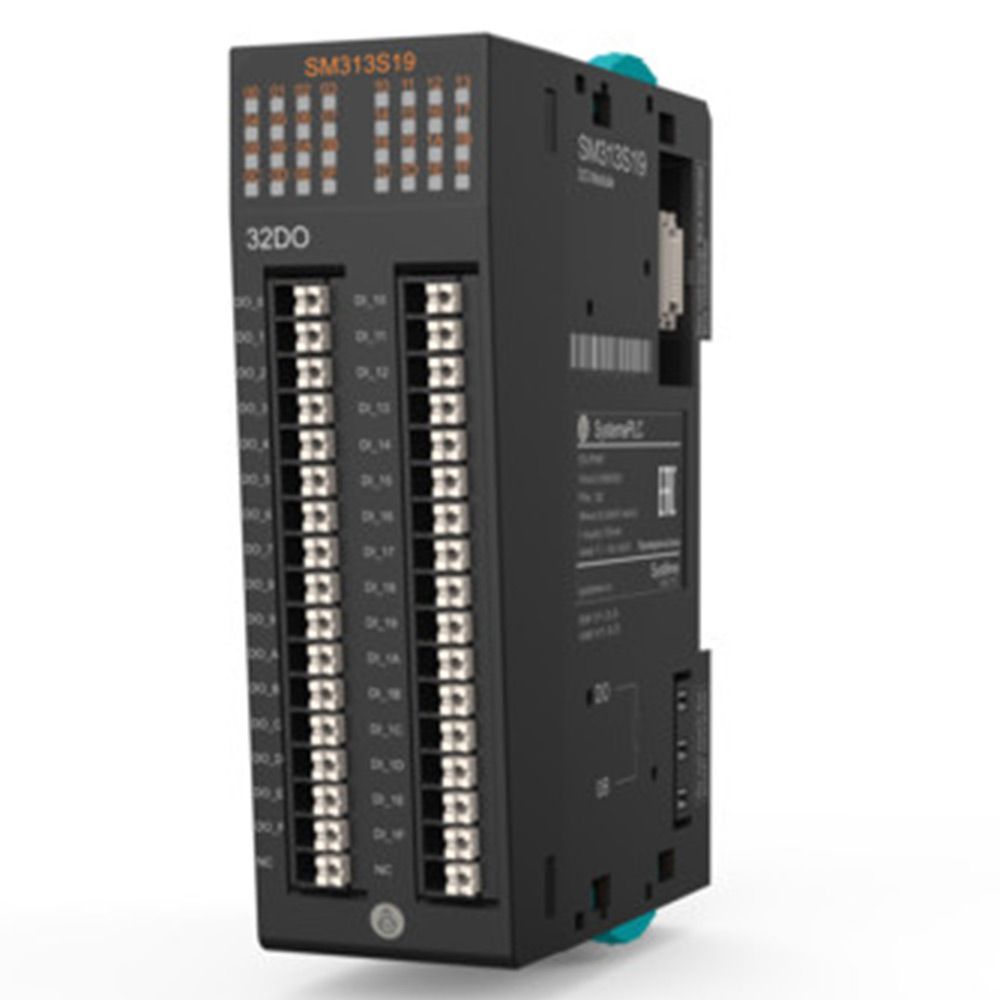

Дискретный модуль вывода Systeme Electric SM313S19 32 выхода PNP

Дискретный модуль вывода Systeme Electric SM313S19 (32-канальный, PNP) представляет собой высокоплотное исполнительное устройство, предназначенное для формирования дискретных управляющих сигналов на нагрузку. Прибор входит в состав масштабируемой системы распределенного ввода/вывода SystemePLC IO200 и обеспечивает передачу команд от управляющего контроллера на исполнительные механизмы, контакторы, сигнальные лампы и другое оборудование. Модуль применяется для построения автоматизированных систем контроля и управления технологическими процессами на промышленных предприятиях, в энергетике, на объектах водоподготовки и в других отраслях, где требуется выдача большого количества дискретных управляющих сигналов.

Основные возможности и преимущества дискретного модуля вывода SM313S19:

• Тридцать два независимых канала: максимальное количество выходов в одном модуле позволяет управлять большим числом исполнительных устройств, что значительно сокращает затраты на оборудование и монтаж при создании распределенных систем управления;
• Выходы типа PNP: положительная логика (источник) обеспечивает совместимость с большинством промышленных исполнительных устройств, таких как электромагнитные клапаны, контакторы, реле и сигнальные лампы;
• Высокая нагрузочная способность: максимальный ток до 0.5 А на один канал и до 2 А на группу из 8 последовательных каналов позволяет напрямую управлять мощными нагрузками без использования промежуточных усилителей;
• Защита от перегрева и контроль потребления: встроенная защита от перегрева и контроль потребления тока обеспечивают надёжную работу модуля и предотвращают повреждение выходных каналов при перегрузках;
• Гальваническая изоляция: напряжение изоляции 500 В переменного тока защищает управляющую логику от пробоев и повышает помехозащищённость в условиях сильных электромагнитных полей;
• Компактность и удобство установки: ширина корпуса 34 мм, крепление на DIN-рейку, европейские клеммные колодки и съёмные разъемы сокращают время пусконаладки и обслуживания;
• Интеграция в распределённые системы: модуль поддерживает работу в составе островов ввода/вывода до 32 устройств с обменом по шинам Profinet, EtherCAT, Modbus TCP, Ethernet IP, CANopen, Profibus DP или Modbus RTU.

Технические характеристики:

• Тип выходов: PNP (положительная логика, источник);
• Количество каналов: 32;
• Номинальное напряжение выходов: 24 В постоянного тока (±25%);
• Максимальный ток на один выход: 0.5 А;
• Максимальный суммарный ток на 8 последовательных каналов: 2 А;
• Тип нагрузки: резистивная, индуктивная, лампы;
• Частота переключения: 1 Гц;
• Контроль потребления: поддерживается;
• Защита от перегрева: поддерживается;
• Напряжение изоляции: 500 В переменного тока;
• Метод изоляции: оптопара;
• Потребляемый ток: 72 мА;
• Напряжение питания: 24 В постоянного тока (18-36 В);
• Рабочая температура: от -10 до +55 °C;
• Температура хранения: от -20 до +85 °C;
• Относительная влажность: 95% без конденсата;
• Степень защиты корпуса: IP20;
• Габаритные размеры (В×Г×Ш): 90×67×34 мм;
• Масса: не более 0.07 кг;
• Средний срок службы: 10 лет.

Монтаж и рекомендации по размещению:

Все модули серии SystemePLC IO200, включая SM313S19, предназначены для установки только в шкафах управления и аппаратных, в сухой среде, так как имеют степень защиты IP20. В этих шкафах необходимо предусмотреть защиту от поражения электрическим током и распространения огня. Модули крепятся на DIN-рейки, соответствующие стандарту EN 60715 (35×7,5 мм или 35×15 мм). DIN-рейка должна быть отдельно заземлена. Если она установлена на заземленную оцинкованную монтажную панель, отдельное заземление направляющей не требуется. При установке или демонтаже модулей необходимо соблюдать минимальные монтажные зазоры для обеспечения вентиляции и доступа: не менее 20 мм сверху и снизу, а также 10 мм слева и справа от острова ввода/вывода. При подключении индуктивных нагрузок рекомендуется использовать защитные диоды, включенные параллельно нагрузке, для подавления обратных выбросов напряжения и продления срока службы выходных каналов.

Области применения:

Прибор востребован на предприятиях химической, нефтегазовой, пищевой и фармацевтической промышленности, в энергетике, металлургии и добыче полезных ископаемых, на очистных сооружениях и станциях водоподготовки, а также в машиностроении и технологическом оборудовании. Модуль используется для управления электромагнитными клапанами, контакторами, реле, сигнальными лампами и другими дискретными исполнительными устройствами. Благодаря высокой плотности каналов устройство особенно эффективно в системах с большим количеством дискретных сигналов управления. Гибкость коммуникационных интерфейсов позволяет легко встраивать его в существующие SCADA-системы, панели оператора и автоматизированные рабочие места диспетчеров, обеспечивая надёжное управление технологическими процессами.

Комплект поставки:

В базовую комплектацию входят сам модуль SM313S19, паспорт изделия с гарантийным талоном и руководство по эксплуатации (в электронном виде на компакт-диске или в виде файла для загрузки с сайта производителя). Гарантийный срок на оборудование составляет 2 года с момента отгрузки со склада производителя. Дополнительные аксессуары и кабели заказываются отдельно.
