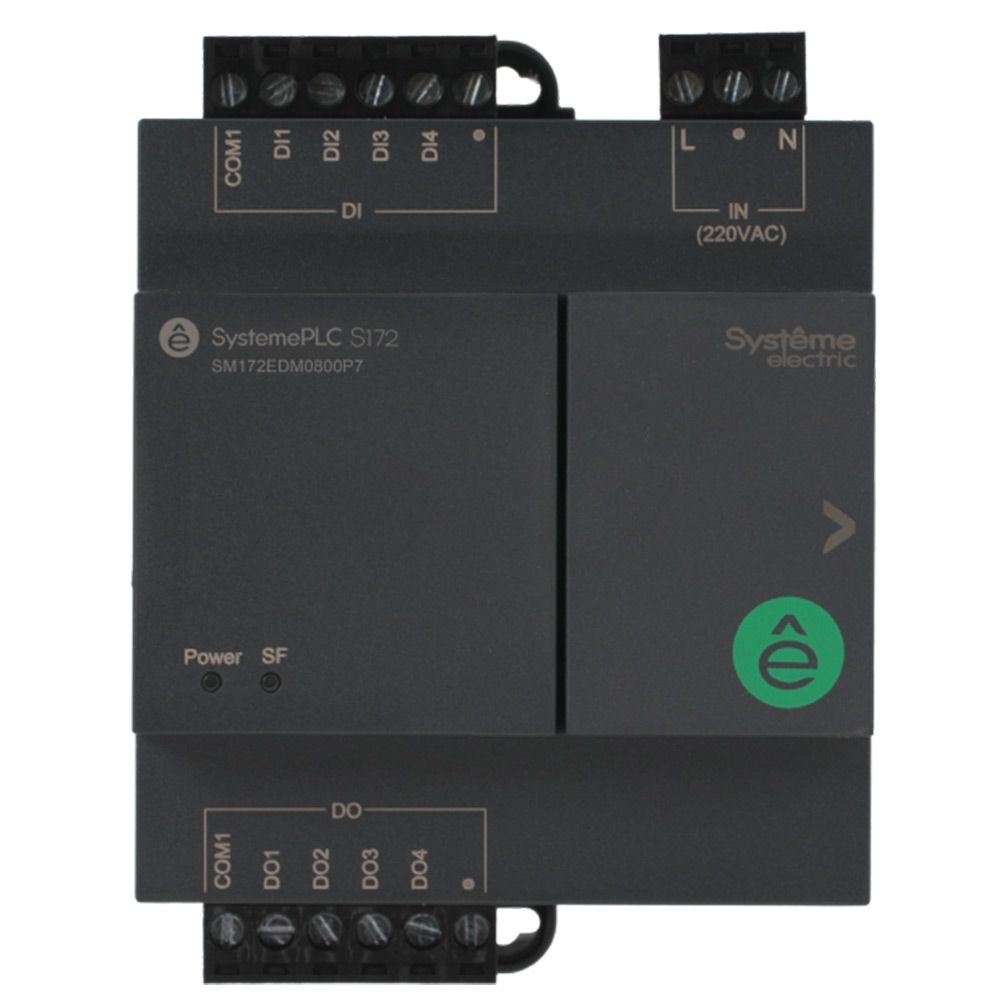

Дискретный модуль ввода/вывода Systeme Electric SM172EDM0800P7 220 VAC 8 IO: 4 DI 4 DO реле

Дискретный модуль ввода/вывода Systeme Electric SM172EDM0800P7 (4 дискретных входа и 4 релейных выхода, 220 В переменного тока) представляет собой устройство сбора дискретных сигналов и выдачи управляющих воздействий, предназначенное для работы в системах промышленной автоматизации. Прибор разработан для совместного использования с интеллектуальными реле SR2 и программируемыми логическими контроллерами S172 компании Systeme Electric. Модуль обеспечивает приём сигналов от датчиков и переключателей с высоковольтным питанием, а также коммутацию нагрузок переменного тока через встроенные реле. Устройство применяется для построения автоматизированных систем контроля и управления технологическими процессами на промышленных предприятиях, в системах автоматического ввода резерва, в энергетике, на транспорте, в жилищно-коммунальном хозяйстве и других отраслях, где требуется сбор и обработка дискретных сигналов.

Основные возможности и преимущества дискретного модуля SM172EDM0800P7:

• Восемь каналов ввода/вывода: четыре дискретных входа и четыре релейных выхода в одном модуле обеспечивают компактное решение для систем, требующих как сбора сигналов, так и управления нагрузками;
• Высоковольтные дискретные входы: входы рассчитаны на напряжение 220 В переменного тока с гальванической развязкой, что позволяет подключать их непосредственно к промышленным датчикам и переключателям без дополнительных согласующих устройств;
• Надёжные релейные выходы: четыре релейных выхода с коммутационной способностью 3 А при напряжении 230 В переменного тока и 24 В постоянного тока обеспечивают прямое управление исполнительными механизмами, контакторами, сигнальными лампами и другими нагрузками;
• Изолированная схема питания: модуль имеет гальваническую развязку между цепями питания и сигнальными цепями, что обеспечивает высокую помехозащищённость и безопасность при работе в промышленных условиях;
• Широкий диапазон рабочих температур: устройство сохраняет работоспособность при температурах от -20 до +55 °C, что позволяет использовать его в неотапливаемых помещениях и на открытых площадках;
• Удобство монтажа и обслуживания: компактный корпус с креплением на DIN-рейку, съёмные клеммные колодки и возможность установки на пластрон глубиной от 46 мм сокращают время пусконаладки и технического обслуживания;
• Совместимость с системой расширения: модуль подключается по внутренней шине к контроллерам S172 и реле SR2, поддерживается подключение до семи модулей расширения, что позволяет гибко наращивать количество каналов ввода/вывода до 224 сигналов;
• Интеграция в системы управления: устройство работает в экосистеме SystemePLC и полностью совместимо с бесплатной средой программирования SystemePLC Studio, поддерживающей язык FBD.

Технические характеристики:

• Напряжение питания: 176-264 В переменного тока (номинальное 220 В);
• Потребляемая мощность: не более 24 Вт (1 А);
• Количество дискретных входов: 4;
• Тип дискретного входа: высоковольтный, с гальванической развязкой;
• Напряжение дискретного входа: 220 В переменного тока;
• Напряжение для гарантированного состояния 1: ≥ 180 В переменного тока;
• Напряжение для гарантированного состояния 0: ≤ 60 В переменного тока;
• Входное сопротивление: 391 кОм;
• Время фильтрации: 13 мс;
• Максимальная частота дискретных входов: 30 Гц;
• Количество дискретных выходов: 4;
• Тип дискретных выходов: релейные (нормально разомкнутые);
• Коммутационная способность релейных выходов: 3 А при 230 В переменного тока или 24 В постоянного тока;
• Максимальная частота дискретных выходов: 1 Гц;
• Время срабатывания реле: включение 10 мс, выключение 10 мс;
• Тип подключения модуля: внутренняя шина;
• Гальваническая развязка: есть для дискретных входов и выходов;
• Подключение сигналов: групповое;
• Конфигурация сигналов: независимая (без групповой конфигурации);
• Степень защиты: IP20;
• Тип клеммника: съемный;
• Способ монтажа: DIN-рейка 35 мм;
• Совместимость с пластроном: есть, глубина от 46 мм;
• Габаритные размеры (Ш×В×Г): 75×80×58 мм;
• Масса: не более 0.186 кг;
• Диапазон рабочих температур: от -20 до +55 °C;
• Температура хранения: от -40 до +70 °C;
• Относительная влажность: 95% без конденсата;
• Средний срок службы: 10 лет.

Монтаж и рекомендации по размещению:

Модуль SM172EDM0800P7 предназначен для установки только в шкафах управления и аппаратных, в сухой среде, так как имеет степень защиты IP20. В шкафах необходимо предусмотреть защиту от поражения электрическим током и распространения огня. Крепление осуществляется на DIN-рейку 35 мм, соответствующую стандарту ГОСТ IEC 60715-2013. DIN-рейка должна быть заземлена. При монтаже необходимо обеспечить свободный доступ к съёмным клеммным колодкам и соблюдать минимальные монтажные зазоры для обеспечения вентиляции. При подключении дискретных входов к цепям 220 В переменного тока необходимо строго соблюдать правила электробезопасности. При подключении индуктивной нагрузки к релейным выходам (катушки контакторов, соленоиды) рекомендуется использовать внешние защитные цепи (RC-цепи для переменного тока или обратные диоды для постоянного тока) для подавления перенапряжений и продления срока службы контактов реле. Модуль может быть установлен под пластрон глубиной не менее 46 мм. При использовании кабеля расширения SM172C1000 допускается применять не более одного кабеля на одну сборку из устройства и модулей ввода/вывода.

Области применения:

Прибор востребован в системах автоматического ввода резерва (АВР), контроля освещения, управления насосами и вентиляторами, в системах отопления, вентиляции и кондиционирования (ОВиК), на объектах энергетики, инфраструктуры, транспорта, в металлургии и металлообработке, в жилищно-коммунальном хозяйстве, а также в бытовом и промышленном оборудовании. Модуль используется для сбора дискретных сигналов от концевых выключателей, кнопок, переключателей и датчиков с высоковольтным питанием, а также для управления исполнительными механизмами через релейные выходы. Благодаря совместимости с контроллерами S172 и реле SR2 модуль легко интегрируется в распределённые системы управления, обеспечивая надёжный сбор данных и выдачу управляющих команд.

Комплект поставки:

В базовую комплектацию входят сам модуль SM172EDM0800P7, паспорт изделия с гарантийным талоном и руководство по эксплуатации (в электронном виде на компакт-диске или в виде файла для загрузки с сайта производителя). Гарантийный срок на оборудование составляет 2 года со дня ввода в эксплуатацию, при условии ввода в эксплуатацию не позднее 6 месяцев с даты поставки (приобретения). Дополнительные аксессуары (кабели расширения, переходники) заказываются отдельно.
