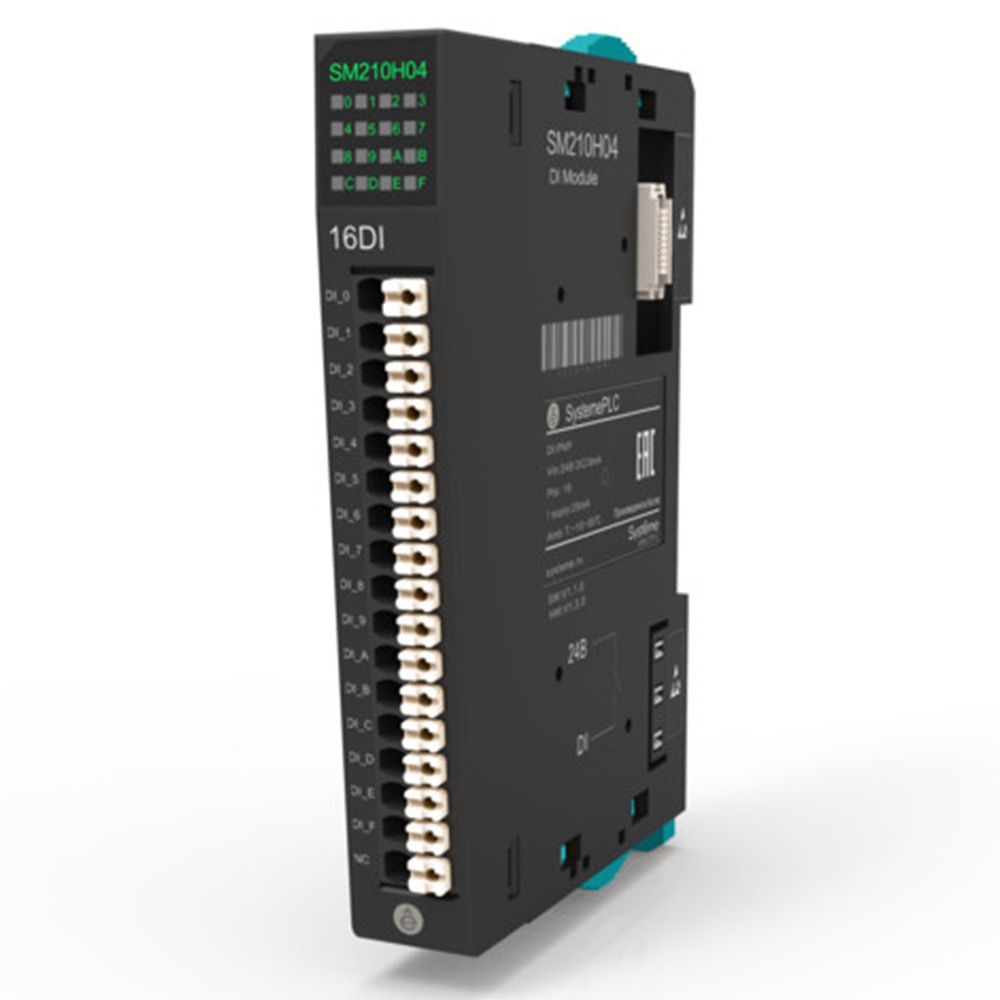

Дискретный модуль ввода Systeme Electric SM210H04 16 входов PNP

Дискретный модуль ввода Systeme Electric SM210H04 (16-канальный, PNP) представляет собой устройство сбора дискретных сигналов, предназначенное для приёма сигналов от датчиков, концевых выключателей, кнопок и других источников бинарной информации в системах промышленной автоматизации. Прибор входит в состав масштабируемой системы распределенного ввода/вывода SystemePLC IO200 и обеспечивает передачу полученных данных управляющему контроллеру через коммуникационный модуль острова. Модуль применяется для построения автоматизированных систем контроля и управления технологическими процессами на промышленных предприятиях, в энергетике, на объектах водоподготовки и в других отраслях, где требуется сбор дискретных сигналов.

Основные возможности и преимущества дискретного модуля ввода SM210H04:

• Шестнадцать независимых каналов: увеличенное количество входов позволяет подключать до 16 источников дискретных сигналов к одному модулю, что сокращает затраты на оборудование и монтаж при создании распределенных систем сбора данных;
• Тип входа PNP: положительная логика (приёмник) обеспечивает совместимость с большинством современных датчиков и переключателей, используемых в промышленности (датчики приближения, фотоэлектрические датчики, конечные выключатели);
• Широкий диапазон входного напряжения: номинальное напряжение 24 В постоянного тока с допуском ±25%, при этом гарантированное состояние логической 1 обеспечивается при напряжении 15-30 В, а логического 0 – при напряжении -3-5 В;
• Настраиваемая фильтрация дребезга контактов: время устранения дребезга регулируется в диапазоне 1-10 мс (по умолчанию 3 мс), что позволяет адаптировать модуль к различным типам механических контактов и исключить ложные срабатывания;
• Гальваническая изоляция: напряжение изоляции 500 В переменного тока обеспечивает защиту внутренних цепей от пробоев и высокую помехозащищённость в условиях сильных электромагнитных полей;
• Метод изоляции: развязка с помощью оптопары гарантирует надёжную электрическую развязку между входными цепями и системной шиной;
• Компактность и удобство установки: ширина корпуса 34 мм, крепление на DIN-рейку, безвинтовые быстрозажимные клеммники и съёмные колодки сокращают время пусконаладки и обслуживания;
• Интеграция в распределённые системы: модуль поддерживает работу в составе островов ввода/вывода до 32 устройств с обменом по шинам Profinet, EtherCAT, Modbus TCP, Ethernet IP, CANopen, Profibus DP или Modbus RTU.

Технические характеристики:

• Тип входов: PNP (положительная логика, приёмник);
• Количество каналов: 16;
• Номинальное напряжение входов: 24 В постоянного тока (±25%);
• Напряжение для гарантированного состояния 1: 15-30 В;
• Напряжение для гарантированного состояния 0: -3-5 В;
• Время устранения дребезга: настраиваемое 1-10 мс, по умолчанию 3 мс;
• Питание датчика: отсутствует;
• Напряжение изоляции: 500 В переменного тока;
• Метод изоляции: оптопара;
• Потребляемый ток: 25 мА;
• Напряжение питания: 24 В постоянного тока (18-36 В);
• Рабочая температура: от 0 до +55 °C;
• Температура хранения: от -20 до +85 °C;
• Относительная влажность: 95% без конденсата;
• Степень защиты корпуса: IP20;
• Габаритные размеры (В×Г×Ш): 90×67×34 мм;
• Масса: не более 0.06 кг;
• Средний срок службы: 10 лет.

Монтаж и рекомендации по размещению:

Все модули серии SystemePLC IO200, включая SM210H04, предназначены для установки только в шкафах управления и аппаратных, в сухой среде, так как имеют степень защиты IP20. В этих шкафах необходимо предусмотреть защиту от поражения электрическим током и распространения огня. Модули крепятся на DIN-рейки, соответствующие стандарту EN 60715 (35×7,5 мм или 35×15 мм). DIN-рейка должна быть отдельно заземлена. Если она установлена на заземленную оцинкованную монтажную панель, отдельное заземление направляющей не требуется. При установке или демонтаже модулей необходимо соблюдать минимальные монтажные зазоры для обеспечения вентиляции и доступа: не менее 20 мм сверху и снизу, а также 10 мм слева и справа от острова ввода/вывода.

Области применения:

Прибор востребован на предприятиях химической, нефтегазовой, пищевой и фармацевтической промышленности, в энергетике, металлургии и добыче полезных ископаемых, на очистных сооружениях и станциях водоподготовки, а также в машиностроении и технологическом оборудовании. Модуль используется для сбора дискретных сигналов от датчиков наличия, положения, уровня, давления, температуры (с дискретным выходом), а также от кнопок, переключателей и контакторов. Благодаря гибкости коммуникационных интерфейсов устройство легко встраивается в существующие SCADA-системы, панели оператора и автоматизированные рабочие места диспетчеров, обеспечивая надёжный сбор данных для принятия управленческих решений.

Комплект поставки:

В базовую комплектацию входят сам модуль SM210H04, паспорт изделия с гарантийным талоном и руководство по эксплуатации (в электронном виде на компакт-диске или в виде файла для загрузки с сайта производителя). Гарантийный срок на оборудование составляет 2 года с момента отгрузки со склада производителя. Дополнительные аксессуары и кабели заказываются отдельно.
