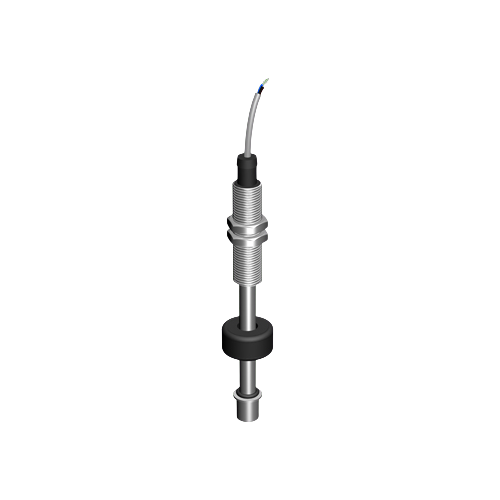

Датчик уровня поплавковый ТЕКО DUG2-10-1
Поплавковый датчик уровня состоит из направляющей, поплавка со встроенным магнитом, присоединительного кабеля и светодиодного индикатора (при необходимости). Принцип работы поплавкового датчика прост: поплавок с магнитом внутри, свободно движется по вертикальной трубке (направляющей) в соответствии с уровнем жидкости. Как только жидкость поднимается до намеченной точки, происходит контакт магнита с закрепленным выше герконом. Число герконов и соответственно число контролируемых уровней может достигать семи.
Варианты исполнения поплавковых датчиков уровня жидкости ТЕКО:
Серия | DUG1 | DUG2 |
---|---|---|
Кол-во контролируемых уровней |
1
|
|
Максимальный уровень, мм |
1400
|
1500
|
Материал корпуса |
Д16Т
|
Л63
|
Рабочая температура, °C |
-40°C…+80°С
|
-60°C…+125°С
|
DUG1 и DUG2 — серийные одноуровневые датчики. Уровень срабатывания можно регулировать в пределах ±15 мм. Серия DUG2 разработана специально для эксплуатации в диапазоне рабочих температур –60…+125 °С и в химически агрессивных средах.
Габаритный чертеж
