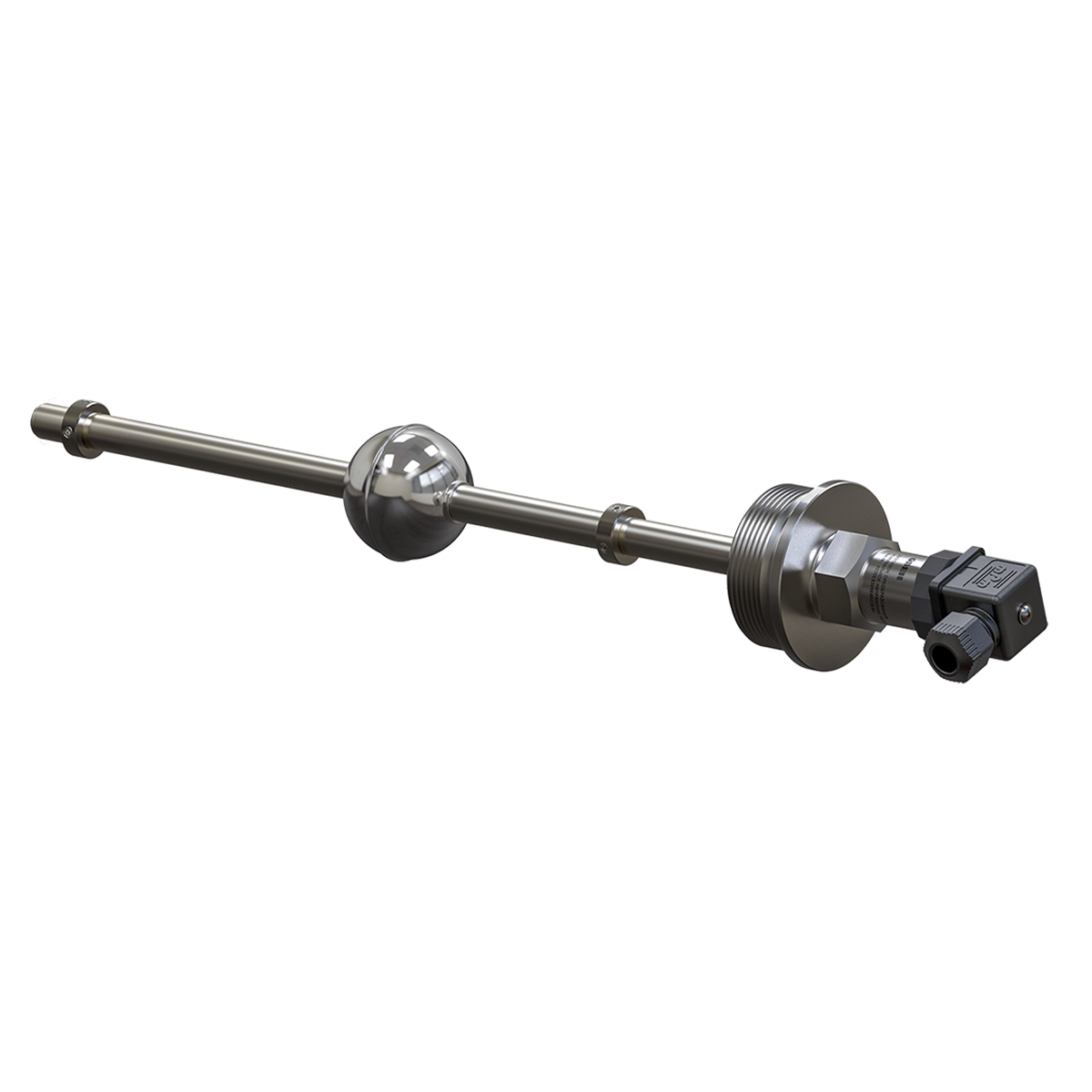

Датчик уровня поплавковый Овен ПДУ-И.1000.10

Датчик уровня поплавковый Овен ПДУ-И.1000.10 — это высокоточный измерительный прибор для непрерывного контроля уровня жидкости, преобразующий механическое перемещение поплавка в унифицированный токовый сигнал. Модель представляет собой датчик с вертикальным монтажом, измерительной частью длиной 1000 мм и разрешающей способностью 10 мм. Прибор широко применяется в системах автоматизации технологических процессов для контроля уровня воды, растворов, светлых нефтепродуктов и других жидких сред в резервуарах, емкостях и открытых водоемах промышленных предприятий, объектов энергетики и жилищно-коммунального хозяйства.

Назначение:

Поплавковый датчик ПДУ-И предназначен для непрерывного измерения уровня жидкости и его преобразования в унифицированный аналоговый сигнал постоянного тока 4…20 мА. Принцип работы основан на перемещении поплавка с магнитом вдоль герметичного штока и преобразовании его положения в выходной сигнал, пропорциональный уровню. Датчик обеспечивает высокую точность и стабильность измерений в широком диапазоне температур и давлений, что позволяет интегрировать его в современные системы автоматизации, диспетчеризации и учета технологических параметров.

Особенности и преимущества:

• Аналоговый выход 4…20 мА: Унифицированный токовый сигнал обеспечивает совместимость с большинством контроллеров, измерительных приборов и систем автоматизации, позволяя передавать точное значение уровня на расстояние.
• Двухпроводная схема подключения: Питание и передача сигнала осуществляются по одной паре проводов, что упрощает монтаж и снижает затраты на кабельную продукцию.
• Широкий диапазон питания: Напряжение питания от 12 до 36 В постоянного тока обеспечивает возможность использования датчика с различными источниками питания и контроллерами.
• Высокая разрешающая способность: Дискретность преобразования уровня 10 мм позволяет фиксировать даже незначительные изменения уровня жидкости для точного управления технологическими процессами.
• Длина измерительной части 1000 мм: Оптимальный диапазон измерения для резервуаров средней глубины, технологических емкостей и цистерн.
• Надежная конструкция: Рабочая часть датчика выполнена из нержавеющей стали 12Х18Н10Т (арматура) и AISI 316L (поплавок), что обеспечивает стойкость к коррозии в широком спектре жидких сред, включая агрессивные.
• Широкий температурный диапазон: Датчик сохраняет работоспособность при температуре контролируемой среды от -60 до +125 °С, что позволяет использовать его в системах с горячей водой, маслами и другими теплоносителями.
• Высокое рабочее давление: Максимальное давление контролируемой среды до 2 МПа (для резьбового присоединения G2) делает датчик пригодным для работы в напорных емкостях и трубопроводах.
• Степень защиты IP65: Герметичный корпус обеспечивает надежную защиту от пыли и влаги при эксплуатации в промышленных условиях.
• Устойчивость к внешним воздействиям: Датчик сохраняет стабильность показаний при вибрациях, волнении поверхности жидкости и может устанавливаться в успокоительную трубу для работы в условиях турбулентности потока.

Технические характеристики датчика уровня Овен ПДУ-И.1000.10:

• Тип контролируемой среды: Жидкости, неагрессивные к стали 12Х18Н10Т и AISI 316L (вода, растворы, светлые нефтепродукты, масла и др.), за исключением коррозионно-активных, липких, засыхающих сред и сред с механическими включениями.
• Выходной сигнал: 4…20 мА (двухпроводная линия связи).
• Напряжение питания: 12…36 В постоянного тока.
• Потребляемая мощность: не более 1 Вт.
• Диапазон преобразования уровня: 0…1000 мм.
• Дискретность преобразования (разрешающая способность): 10 мм.
• Тип монтажа: Вертикальный.
• Тип присоединения: Цилиндрическая резьба G2 (стандартное исполнение).
• Размер «под ключ»: 36 мм.
• Материал рабочей части: Сталь 12Х18Н10Т (арматура), AISI 316L (поплавок), сталь A2 (винт ограничительного кольца).
• Температура окружающей среды: от -40 до +85 °С.
• Температура контролируемой среды: от -60 до +125 °С.
• Давление контролируемой среды: не более 2 МПа (для резьбового присоединения G2).
• Плотность контролируемой среды: не менее 0,65 г/см³.
• Степень защиты (корпус): IP65 (по ГОСТ 14254-2015).
• Диаметр наружной оболочки соединительного кабеля: 4…8 мм.
• Сечение соединительных проводов: 0,2…2 мм².

Комплект поставки:

В комплект поставки датчика уровня Овен ПДУ-И.1000.10 входят: датчик уровня поплавковый с аналоговым выходом, руководство по эксплуатации, паспорт и гарантийный талон.
