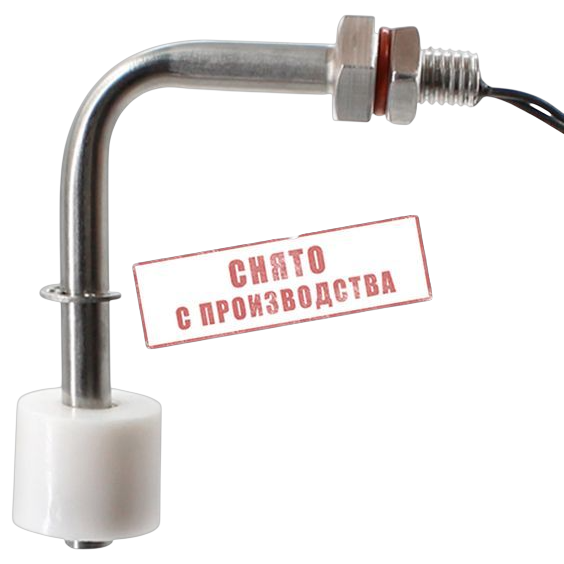

Датчик уровня поплавковый ОвенКомплектАвтоматика ПДУ-11П.78.НО/НЗ-3

Поплавковый одноуровневый сигнализатор уровня Овен ПДУ-11П.78.НО/НЗ-3 с герконовым переключателем предназначен для дискретного контроля предельных значений уровня, в том числе вязких и кристаллизующихся сред: штоки ПДУ-3 рассчитаны на тяжёлые условия. Модель имеет отметки срабатывания: 78 мм (нижнего), поплавки типа цилиндрический, присоединение Резьбовое, подключение через кабельный вывод и контакты: НР (нижний), НЗ (верхний). Устройство надёжно срабатывает при достижении заданных отметок; не применяется для среды с плотностью ниже указанной в характеристиках.

Назначение:

Прибор используется в системах автоматического контроля и регулирования уровня в резервуарах, ёмкостях, бойлерах и насосных станциях. Сигнализация уровня в ёмкостях и резервуарах. Принцип действия основан на замыкании или размыкании геркона под действием магнитного поля постоянного магнита, встроенного в поплавок. Подходит для сред: пищевые продукты, сточные воды, химические агрессивные жидкости.

Преимущества:

• Рабочая часть из коррозионно-стойкой стали 12Х18Н10Т / AISI 316L обеспечивает длительный срок службы.
• Двойная степень защиты: IP68 для погружной части и IP68 для внешней гарантирует герметичность.
• Широкий диапазон температур (От -20 до +85 °С) подходит для уличного монтажа и горячих сред.
• Силиконовый кабель сохраняет гибкость при отрицательных температурах.
• Ресурс геркона не менее 1 миллиона срабатываний подтверждает надёжность канала.
• Прибор внесён в реестр Минпромторга (запись № 10729955) и одобрен Российским морским регистром судоходства.
• Допустимое отклонение от вертикали до 35° упрощает размещение на неровных крышках.

Технические характеристики ПДУ-11П.78.НО/НЗ-3:

• Количество сигнализируемых уровней: 1.
• Отметки срабатывания: 78 мм (нижнего).
• Тип контактов: НР (нижний), НЗ (верхний).
• Количество сигнализируемых уровней: 1.
• Количество точек срабатывания: 1.
• Тип поплавков: Цилиндрический.
• Тип датчика: Поплавковый.
• Расположение оси крепёжного отверстия: Горизонтальный.
• Монтаж: Резьбовой.
• Тип присоединения к процессу: Резьбовое.
• Электрический соединитель: Кабельный вывод.
• Длина кабельного вывода: 3 м.
• Материал корпуса: Сталь SS 304.
• Материал стержня: Сталь SS 304.
• Материал кабеля: Силикон AWG 24.
• Сечение проводов: 0,35-0,75 мм2.
• Диаметр наружной оболочки кабеля: 4-8 мм.
• Напряжение питания: 24 В, 220 В.
• Род тока: Переменный (AC), Постоянный (DC).
• Потребляемый ток, max: 0,5 А.
• Максимальное коммутируемое напряжение: 24 В.
• Коммутируемый ток, max: 1 А.
• Максимальная коммутируемая мощность: 20 Вт.
• Рабочее давление: 0,8 МПа.
• Плотность среды, не менее: 0,9 г/см3.
• Температура окружающей среды: От -20 до +85 °С.
• Температура рабочей среды: От -20 до +85 °С.
• Степень защиты корпуса: IP68.
• Защита погружной части: IP68.
• Защита внешней части: IP68.
• Срок службы: 5 лет.
• Страна производства: Китай.

Особенности монтажа и подключения:

• Установка вертикально, отклонение от вертикали не более 35°.
• Во время монтажа удерживайте прибор только за шток вблизи присоединительного узла.
• Поплавок должен свободно перемещаться по штоку, не задевая стенки и внутренние конструкции.
• Проверку канала выполняют мультиметром: замкнутый контакт не более 1 Ом, разомкнутый не менее 1 МОм.
• При питании постоянным током соблюдайте полярность.
• Техническое обслуживание не реже раза в 6 месяцев: осмотр, очистка, проверка креплений.

Комплект поставки:

В комплект входят ПДУ-11П.78.НО/НЗ-3, паспорт с гарантийным талоном. Руководство по эксплуатации прилагается для взрывозащищённых исполнений.
