Датчик реле перепада давления OKATEC ДР-ДД-02

Реле перепада давления OKATEC ДР-ДД-02 представляет собой надежный электромеханический прибор, предназначенный для поддержания заданного значения перепада давления жидких или газообразных веществ, а также для сигнализации об аварийно низком или высоком давлении в системе. Прибор оснащен двумя сильфонами и контактной группой с переключающим контактом, что позволяет управлять исполнительными механизмами при достижении установленной разности давлений. Реле имеет шкалу настройки RANGE и колесо настройки для удобной установки необходимого значения перепада давления. В комплект поставки входит монтажный кронштейн для крепления на стационарной поверхности.

Назначение:

Реле ДР-ДД-02 предназначено для применения в системах автоматизации в различных отраслях промышленности, ЖКХ, тепло- и водоснабжении, в системах водоочистки и других сферах. Прибор может использоваться для регулирования давления жидких и газообразных сред, неагрессивных по отношению к сталям и медным сплавам внутренней системы реле.

Преимущества реле перепада давления OKATEC ДР-ДД-02:

• возможность настройки перепада давления в диапазоне от 0,05 до 0,20 МПа;
• наличие шкалы настройки RANGE и колеса настройки для удобной установки необходимого значения;
• переключающая контактная группа для управления исполнительными механизмами;
• высокая коммутационная способность до 12(8) А при 250 В;
• простая установка и настройка благодаря комплектному монтажному кронштейну;
• надежная конструкция, не требующая дополнительного ухода в процессе эксплуатации;
• широкий диапазон температур рабочей среды от -10 до +100 °С.

Технические характеристики реле перепада давления OKATEC ДР-ДД-02:

• Модель: ДР-ДД-02.
• Диапазон настройки разности давлений: 0,05…0,20 МПа.
• Дифференциал (фиксированный): 0,03 МПа.
• Максимальное рабочее давление: 1,2 МПа.
• Температура рабочей среды: от -10 до +100 °С.
• Коммутационная способность реле: ~12(8) А, 250 В.
• Присоединение (штуцер): 1/4".

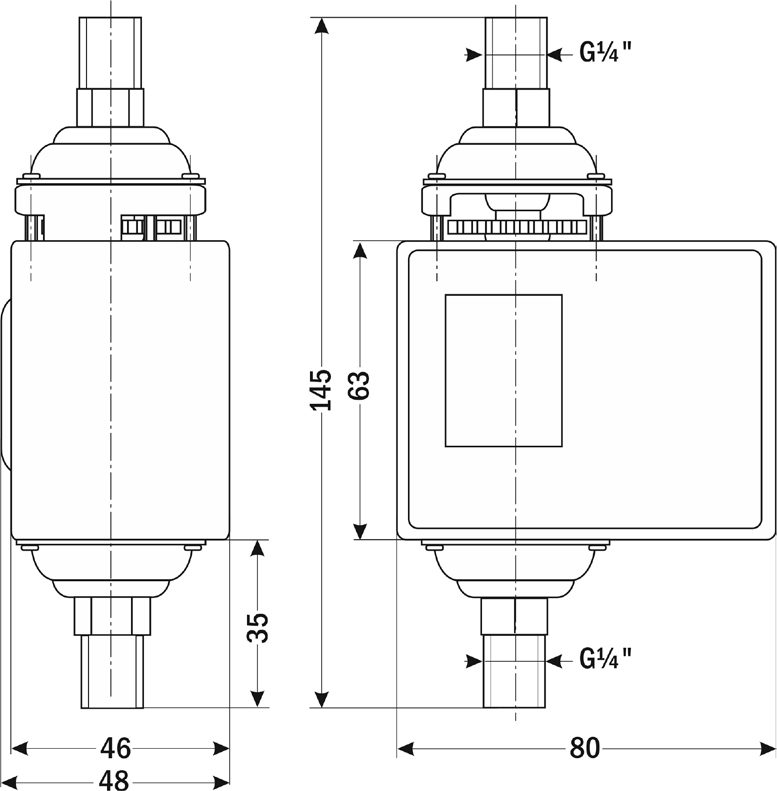

• Габаритные размеры: 145×80×48 мм.
• Вес: 398 г.
• Схема контактов: переключающий контакт (1-3-5).

Комплект поставки:

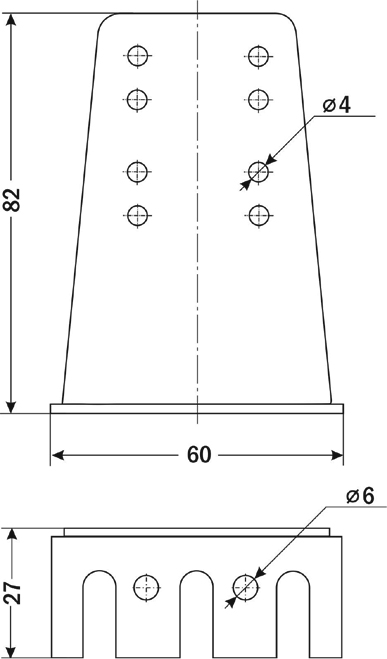

В комплект поставки реле перепада давления входят: реле давления (1 шт.), установочные винты (4 шт.), монтажный кронштейн (1 шт.), руководство по эксплуатации (1 шт.).
