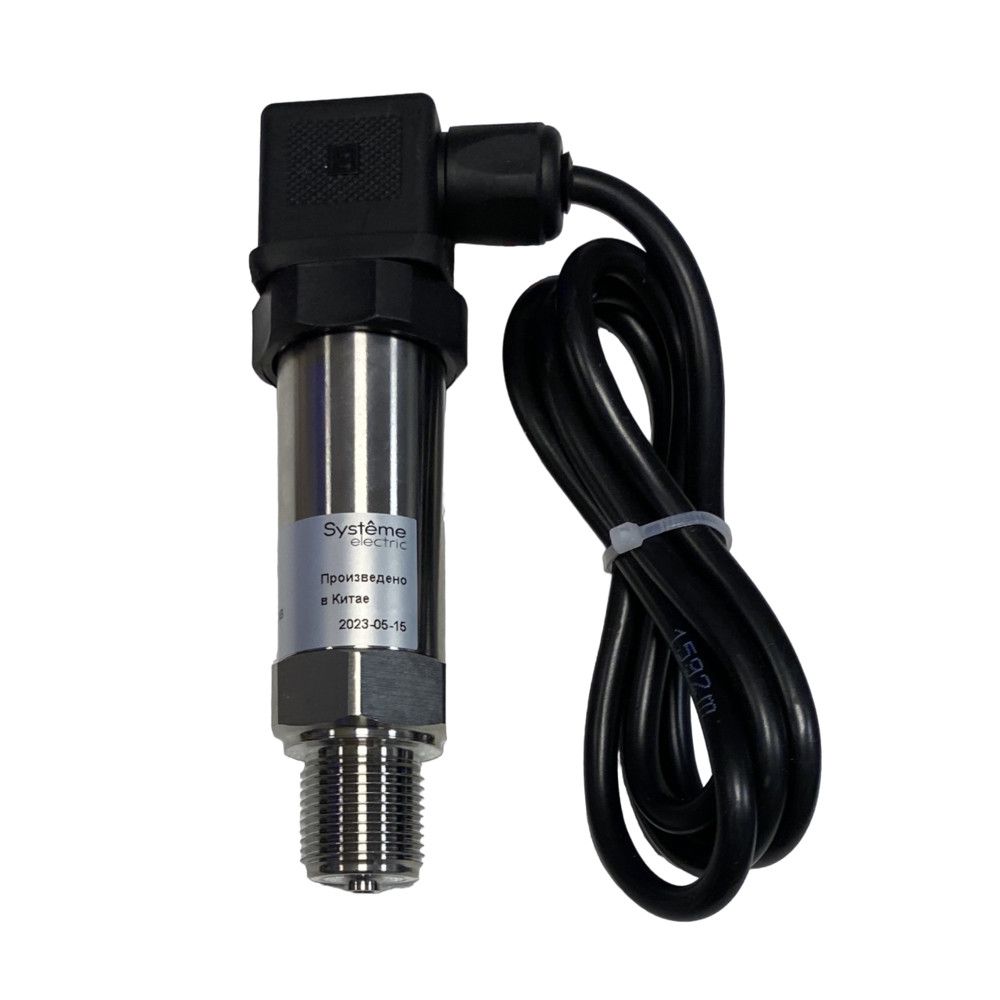

Датчик преобразователь давления Systeme Electric SPP10C
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Датчик-преобразователь давления Systeme Electric SPP10C представляет собой устройство серии SystemeBMSSens, предназначенное для непрерывного измерения избыточного давления жидкостей в промышленных и лабораторных условиях. Прибор формирует унифицированный токовый выходной сигнал 4…20 мА, что позволяет подключать его к аналоговым входам контроллеров и измерительных систем. Конструкция датчика включает мембрану, деформация которой под воздействием давления преобразуется в линейный выходной сигнал. Устройство рассчитано на применение в системах автоматизации, где требуется надёжный и точный мониторинг давления неагрессивных сред — воды, растворов гликолей, газа и пара.
Назначение:
Датчик применяется в системах отопления, водоснабжения, вентиляции и кондиционирования, а также в технологических процессах пищевой, химической и энергетической промышленности. Он предназначен для установки на трубопроводах с запорным краном и сифонной трубкой, обеспечивающими защиту мембраны от гидроударов и перегрева. Устройство совместимо с аналоговыми входами контроллеров и может использоваться как в локальных, так и в распределённых системах управления.
Преимущества датчика-преобразователя давления Systeme Electric SPP10C:
- диапазон измерений от 0 до 1,0 МПа, соответствующий диапазону 10 в условном обозначении модели;
- унифицированный токовый выход 4…20 мА для подключения к аналоговым входам контроллеров;
- высокая точность измерений с погрешностью не более ±0,2% и дрейфом нуля не более ±0,15%;
- перегрузочная способность до 1,5 предела измерения, повышающая устойчивость к гидроударам;
- прочная конструкция с мембраной и корпусом, устойчивым к воздействию внешней среды;
- степень защиты IP65, допускающая эксплуатацию в условиях повышенной влажности и запылённости;
- широкий диапазон рабочих температур от -10 до +75 °C;
- присоединение с наружной резьбой M20×1,5 для стандартного монтажа на трубопроводе;
- срок службы 10 лет.
Технические характеристики датчика-преобразователя давления Systeme Electric SPP10C:
- Серия: SystemeBMSSens, тип SPP.
- Диапазон измерений: от 0 до 1,0 МПа.
- Выходной сигнал: токовый 4…20 мА.
- Погрешность: ±0,2%.
- Дрейф нуля, % в год: < ±0,15.
- Перегрузочная способность: 1,5 предела измерения.
- Среда использования: жидкость (вода или раствор гликоля), газ, пар.
- Технологическое присоединение: наружная резьба M20×1,5.
- Температура среды: от -10 до +75 °C.
- Степень защиты: IP65.
- Масса: 220 г.
- Срок службы: 10 лет.
Комплект поставки:
В комплект поставки входит датчик (1 шт.) в заводской упаковке и руководство по эксплуатации.
Технические характеристики
Общие характеристики
Производитель Systeme Electric Исполнение Общепромышленные Тип давления Избыточное (ДИ) Тип сигнала Аналоговый ВПИ, МПа 1 МПа Класс точности 0,2% от ВПИ Рабочее атмосферное давление 80-108 кПа Выходной сигнал постоянного тока 4-20 мА Номинальное напряжение питания 24 В Среда измерения Применение- Вентиляция
- Газораспределительные системы
- Гидравлические системы
- Компрессоры
- Котельные
- Насосные станции
- Пневматические системы
- Прессы
- Трубопроводы
- EN175301-803 форма А
- Кабельный ввод
Аналоговый выход
Тип выходного сигнала (аналоговый выход) 4-20 мА Схема подключения (аналоговый выход) 2-проводная «токовая петля» Серия SystemeBMSSens SPP Длина кабеля 1 м Относительная влажность, не более 90%Отзывы
