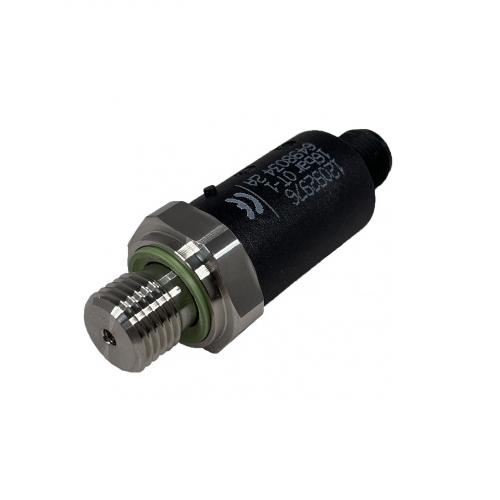

Датчик давления Wika OT-1 0-16 бар G1/4A 4-20 мА

Датчик давления Wika OT-1 с диапазоном 0 ... 16 бар, присоединением G ¼ A и выходным сигналом 4 ... 20 мА — это компактное и надежное устройство, специально разработанное для OEM-производителей и общепромышленного применения. Модель сочетает в себе высокую точность измерения, долговременную стабильность и привлекательное соотношение цена/качество. Корпус датчика изготовлен из высокопрочного стекловолоконного пластика (PBT), а тонкопленочная измерительная ячейка из нержавеющей стали обеспечивает герметичность и устойчивость к агрессивным средам. Благодаря металлической капсуле внутри корпуса, устройство надежно защищено от электромагнитных помех. Датчик отличается полностью автоматизированным производством, что гарантирует высокое качество и стабильность характеристик от партии к партии. Среднее время наработки на отказ превышает 100 лет, что делает его идеальным выбором для ответственных применений.

Назначение:

Датчик давления Wika OT-1 предназначен для измерения избыточного давления в гидравлических и пневматических системах, а также в различных отраслях машиностроения. Он эффективно используется в гидравлических системах, пневматических системах и машиностроении. Благодаря большому количеству доступных электрических выходных сигналов и технологических присоединений, датчик легко адаптируется под конкретные требования заказчика. Модель особенно интересна для крупносерийного OEM-производства, где требуется оптимальное сочетание стоимости и качества.

Преимущества датчика давления Wika OT-1:

• полностью автоматизированное производство, обеспечивающее высокую стабильность характеристик и привлекательную цену для OEM-заказчиков;
• компактная конструкция, позволяющая устанавливать датчик в ограниченном пространстве;
• среднее время наработки на отказ (MTTF) более 100 лет, что гарантирует долгий срок службы;
• тонкопленочная измерительная ячейка из нержавеющей стали, обеспечивающая высокую стабильность и герметичность без дополнительных уплотнений;
• корпус из высокопрочного стекловолоконного пластика (PBT), уже много лет успешно применяемого в автомобильной промышленности;
• металлическая капсула внутри корпуса для надежной защиты от электромагнитных помех;
• высокая стойкость к перегрузкам и давлению разрыва, обеспечивающая безопасность эксплуатации;
• широкий диапазон рабочих температур: от -40 до +125 °C для измеряемой среды;
• степень пылевлагозащиты IP67 (при использовании ответных частей разъема с соответствующей степенью защиты).

Технические характеристики датчика давления Wika OT-1 0-16 бар G1/4A 4-20 мА:

• Диапазон давления: 0 ... 16 бар.
• Перегрузка: 32 бар.
• Давление разрыва: 160 бар.
• Материалы частей, контактирующих с измеряемой средой: нержавеющая сталь.
• Материал корпуса: высокопрочная пластмасса, усиленная стекловолокном (PBT).
• Выходной сигнал: 4 ... 20 мА, 2-проводная схема.
• Напряжение питания: 8 ... 36 В пост. тока.
• Максимальная нагрузка: RA ≤ (U+ - 8 В) / 0,02 А.
• Время отклика (10 ... 90 %): ≤ 2 мс.
• Напряжение пробоя изоляции: 500 В пост. тока.
• Погрешность: ≤ 2,0 % от диапазона (для давления ≤ 16 бар).
• Нелинейность: ≤ 0,4 % от диапазона (BFSL) в соответствии с МЭК 61298-2.
• Стабильность в течение 1 года: ≤ 0,3 % от диапазона (при нормальных условиях).
• Допустимая температура измеряемой среды: -40 ... +125 °C.
• Допустимая температура окружающей среды: -40 ... +100 °C (для кабельной версии — -40 ... +90 °C).
• Температура хранения: -40 ... +120 °C (для кабельной версии — -40 ... +90 °C).
• Номинальный диапазон температур: 0 ... +80 °C.
• Температурная погрешность в диапазоне номинальных температур: ≤ 1 % от диапазона, tmin ≤ 1,5 макс.
• Защита от короткого замыкания: S+ вместо U-.
• Защита от обратной полярности: U+ вместо U-.
• Масса: приблизительно 70 г.
• Присоединение к процессу: G ¼ A (DIN EN ISO 1179-2).
• Электрическое соединение: круглый разъем M12x1, 4-контактный; разъем Metri Pack, серия 150, 3-контактный; гибкие выводы (TPE, длина 0,5 или 2 м).
• Степень пылевлагозащиты: IP67 (при использовании ответных частей разъема с соответствующей степенью защиты).

Комплект поставки:

В комплект поставки входят датчик давления Wika OT-1 в соответствующем исполнении и руководство по эксплуатации.
