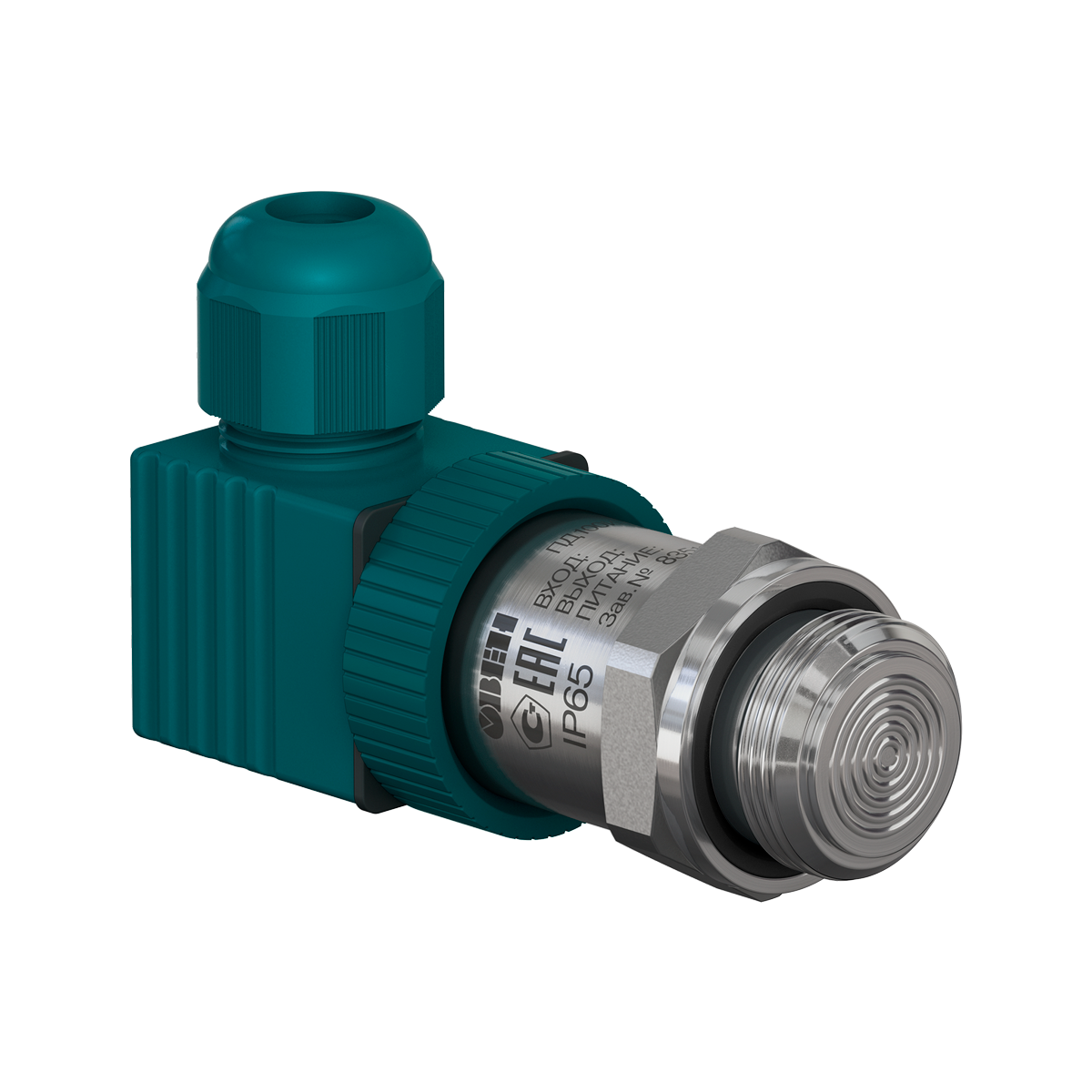

Датчик преобразователь давления Овен ПД100И-ДИ1,6-141-0,5

Датчик-преобразователь давления Овен ПД100И-ДИ1,6-141-0,5 — это малогабаритный преобразователь с торцевой открытой мембраной, предназначенный для измерения давления вязких, загрязненных и кристаллизующихся жидкостей. Модель с кодом 141 оснащена штуцером с открытой мембраной M24×1,5 и стандартным разъемом DIN 43650-A. Прибор построен на базе высокостабильного сенсора типа КНК (кремний на кремнии) с мембраной из нержавеющей стали AISI 316L, вваренной в штуцер из стали AISI 304S лазерной сваркой, что обеспечивает исключительную стойкость к агрессивным средам и исключает застойные зоны. Преобразователь оснащен микропроцессорным нормировщиком, внесен в Государственный реестр средств измерений (№ 56246-14) и поставляется с выполненной первичной поверкой. Межповерочный интервал для данной модификации составляет 5 лет.

Назначение:

Преобразователь Овен ПД100И-ДИ1,6-141-0,5 предназначен для непрерывного измерения и преобразования давления (избыточного, вакуумметрического или избыточно-вакуумметрического) в унифицированный токовый сигнал 4–20 мА. Благодаря конструкции с торцевой мембраной, прибор оптимально подходит для работы с сильнозагрязненными, высоковязкими и коксующимися средами: молочные продукты, патока, целлюлозные пульпы, пенообразователи, канализационные стоки, мазут. Прибор широко применяется в системах автоматического регулирования на пищевых производствах, целлюлозно-бумажных комбинатах, мазутных складах, объектах водоканала, пожарных системах и других специализированных производствах, где требуется надежность и стабильность показаний.

Особенности и преимущества:

• Конструкция для сложных сред: Торцевая открытая мембрана предотвращает забивание каналов и образование застойных зон при работе с вязкими и загрязненными жидкостями.
• Официальное средство измерений: Преобразователь внесен в Госреестр средств измерений (№ 56246-14). Наличие заводской первичной поверки в комплекте поставки исключает необходимость ее самостоятельного проведения при вводе в эксплуатацию.
• Высокая стойкость к агрессивным средам: Сенсор вварен в штуцер лазерной сваркой, а мембрана из стали AISI 316L обеспечивает надежную работу даже в сложных технологических средах.
• Защита от влаги и внешних воздействий: Корпус со степенью защиты IP65 по ГОСТ 14254-2015 и плата нормирующего преобразователя, покрытая герметиком, обеспечивают стойкость к влаге и надежную работу в условиях повышенной влажности и запыленности.
• Низкий гистерезис и стабильность: Применение прецизионного сенсора гарантирует высокую точность измерений и стабильное значение "ноля" в течение всего срока эксплуатации.
• Диапазон измерений: Верхний предел измерений 1,6 МПа идеально подходит для задач измерения давления в трубопроводах и технологических емкостях.
• Унифицированный выходной сигнал: Стандартный токовый выход 4–20 мА (двухпроводная схема) позволяет легко интегрировать преобразователь в существующие системы автоматизации, контроллеры и регистраторы.
• Удобство монтажа: Компактный корпус с присоединительным штуцером с открытой мембраной M24×1,5 (код 141) и стандартным разъемом DIN 43650-A в комплекте поставки обеспечивают простоту и надежность подключения.
• Высокая надежность и долговечность: Средний срок службы преобразователя составляет не менее 12 лет, средняя наработка на отказ — не менее 500 000 часов.

Технические характеристики:

• Измеряемая величина: избыточное давление (ДИ).
• Верхний предел измерений (ВПИ): 1,6 МПа.
• Выходной сигнал: постоянный ток от 4 до 20 мА (двухпроводная линия связи).
• Основная приведенная погрешность (класс точности): ±0,5 % от ВПИ.
• Напряжение питания постоянного тока: от 10 до 40 В (номинальное 24 В).
• Потребляемая мощность: не более 0,8 Вт.
• Максимальное сопротивление нагрузки: от 0 до 1,4 кОм (зависит от напряжения питания).
• Присоединение к процессу: штуцер с торцевой открытой мембраной M24×1,5 (код 141).
• Электрическое подключение: разъем EN 175301-803 форма A (DIN 43650-A) в комплекте.
• Диапазон температур измеряемой среды: от –40 до +125 °С.
• Диапазон температур окружающего воздуха: от –40 до +80 °С.
• Степень защиты корпуса: IP65 (по ГОСТ 14254-2015).
• Перегрузочная способность: не менее 200 % от ВПИ.
• Предельное давление перегрузки: не менее 400 % от ВПИ.
• Материал мембраны: нержавеющая сталь AISI 316L.
• Материал штуцера: нержавеющая сталь AISI 304S.
• Устойчивость к механическим воздействиям: группа исполнения V3 по ГОСТ Р 52931-2008.
• Масса: не более 0,2 кг.
• Средний срок службы: не менее 12 лет.
• Средняя наработка на отказ: не менее 500 000 часов.
• Межповерочный интервал: 5 лет.

Комплект поставки:

В комплект поставки преобразователя давления Овен ПД100И-ДИ1,6-141-0,5 входят: преобразователь давления в соответствующем исполнении, ответная часть разъема EN 175301-803 форма А (DIN 43650-A) с фиксирующим винтом, краткое руководство по эксплуатации, а также паспорт и гарантийный талон с отметкой о первичной поверке.
