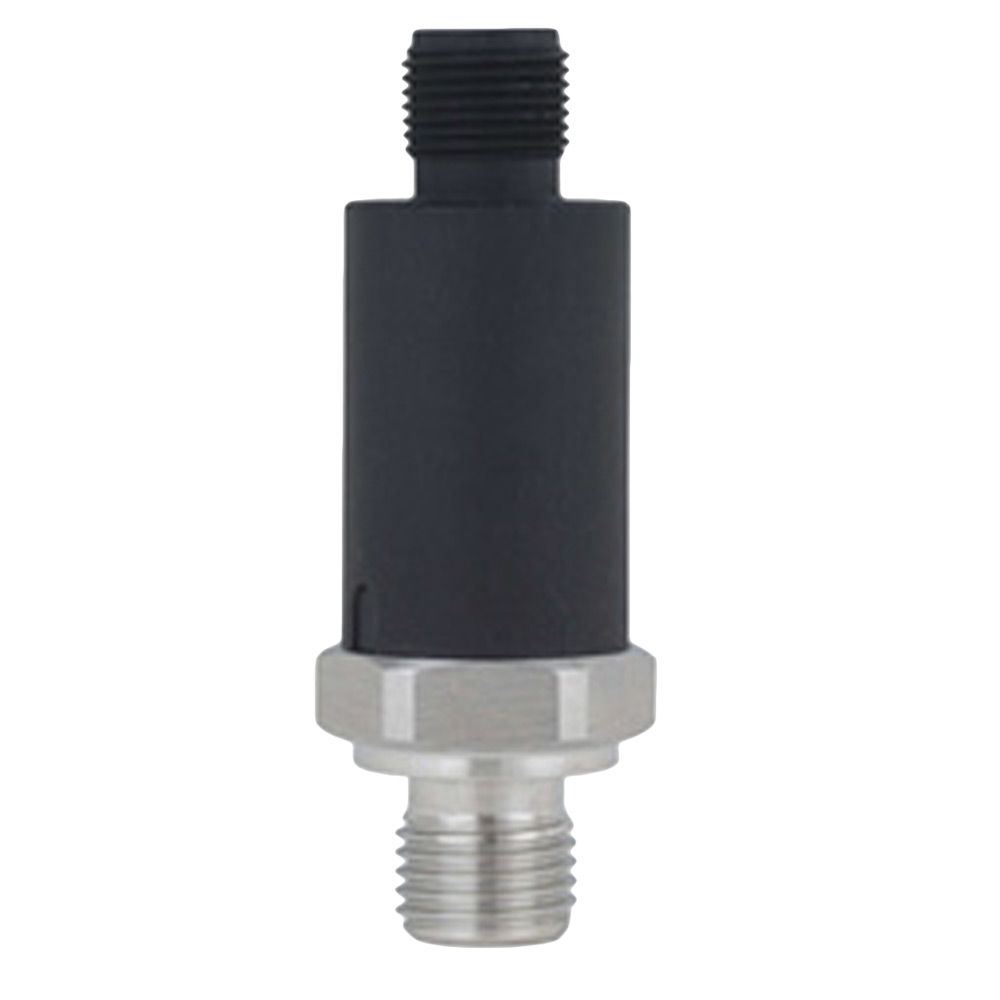

Датчик давления Wika MH-2 0-100 бар G1/4B 4-20 мА

Преобразователь давления для мобильной гидравлики Wika MH-2 0-100 бар G1/4B 4-20 мА представляет собой OEM-датчик избыточного давления с тонкопленочным сенсором, предназначенный для непрерывного измерения и преобразования давления масел и неагрессивных сред в унифицированный токовый сигнал 4–20 мА. Прибор изготовлен с использованием сварной тонкопленочной измерительной ячейки, которая обеспечивает долговременную герметичность без необходимости применения дополнительных уплотнительных материалов. Благодаря ударопрочности, виброустойчивости, стойкости к пиковому давлению (система CDS) и степени защиты до IP 69K, преобразователь давления модели MH-2 особенно подходит для тяжелых условий эксплуатации транспортной гидравлики. Даже резкие перепады температур не влияют на качество его работы. Корпус изготовлен из очень износостойкой пластмассы, усиленной стекловолокном (PBT), что успешно применяется в автомобильной промышленности. Металлизированное экранирование внутри прибора обеспечивает превосходные характеристики электромагнитной совместимости согласно EN 61326, что означает надежность в эксплуатации даже под большими нагрузками до 100 В/м. Особенно в применениях с высокими динамическими циклами нагрузки тонкопленочный сенсор обладает высокой долговременной стабильностью и стойкостью к циклическим нагрузкам.

Технические характеристики датчика давления Wika MH-2 0-100 бар G1/4B 4-20 мА:

• Измеряемая величина: избыточное давление (манометрическое).
• Диапазон измерений: 0...100 бар.
• Порог избыточного давления: 200 бар.
• Давление на разрыв: 800 бар.
• Выходной сигнал: постоянный ток от 4 до 20 мА (двухпроводная схема).
• Основная погрешность измерений при эталонных условиях: ≤ ±1 % от интервала, включая нелинейность, гистерезис, сдвиг нуля и конечного значения (соответствует IEC 61298-2).
• Нелинейность (по IEC 61298-2): ≤ ±0,4 % от диапазона BFSL (стандарт ≤ ±0,25 % от диапазона BFSL).
• Напряжение питания постоянного тока: от 10 до 36 В.
• Максимальное сопротивление нагрузки: ≤ (питание – 10 В) / 0,02 A.
• Время стабилизации: ≤ 2 мс.
• Долговременная стабильность: типично ≤ ±0,2 % от интервала в год.
• Температурная погрешность при -40...+100 °C: средний температурный коэффициент нулевой точки ±0,15 % от интервала на 10 К; средний температурный коэффициент интервала ±0,08 % от интервала на 10 К.
• Присоединение к процессу: резьба G ¼ B (DIN 3852-E) с системой CDS (уменьшенный диаметр нагнетательного канала для защиты от пикового давления и кавитации).
• Электрическое подключение: в зависимости от модификации (круглый разъем M12x1, Metri-Pack, байонетный разъем DIN 72585, AMP Superseal 1.5, AMP Micro Quadlock, Deutsch DT04-3P, кабельный вывод).
• Материалы деталей, контактирующих со средой: нержавеющая сталь 316L и 1.4542.
• Материалы деталей, не контактирующих со средой: износостойкая пластмасса, усиленная стекловолокном (PBT).
• Степень защиты корпуса (пылевлагозащита): IP 67 (зависит от типа электрического соединения; для кабельного вывода IP 69K).
• Виброустойчивость: 20 g (по IEC 60068-2-6, в условиях резонанса).
• Ударопрочность: 500 g (по IEC 60068-2-27, при механических ударах).
• Диапазон температур окружающей среды: от –40 до +100 °С.
• Диапазон температур измеряемой среды: от –40 до +125 °С.
• Диапазон температур хранения: от –40 до +100 °С.
• Масса: не более 0,07 кг.
• Межповерочный интервал: 2 года.
• Гарантийный срок: 12 месяцев.

Особенности и преимущества:

• Высокая устойчивость к экстремальным условиям эксплуатации: Прибор специально разработан для тяжелых условий мобильной гидравлики, обеспечивая надежную работу при высоких вибрациях, ударных нагрузках и резких перепадах температур.
• Система защиты от пикового давления CDS: Уменьшенный диаметр нагнетательного канала эффективно препятствует гидроударам и кавитации, значительно повышая ресурс оборудования.
• Долговременная стабильность и герметичность: Сварная тонкопленочная измерительная ячейка обеспечивает высокую стойкость к циклическим нагрузкам и исключает необходимость в дополнительных уплотнительных материалах.
• Превосходная электромагнитная совместимость: Металлизированное экранирование внутри прибора гарантирует надежную работу при воздействии электромагнитных полей высокой напряженности (до 100 В/м) согласно EN 61326.
• Прочная и компактная конструкция: Корпус из износостойкого стеклонаполненного PBT, успешно применяемого в автомобильной промышленности, обеспечивает малый вес (около 70 г) и устойчивость к внешним воздействиям.
• Высокая точность измерений: Основная погрешность не превышает ±1 % от интервала, а нелинейность – ±0,25 % от диапазона BFSL, что гарантирует достоверность контроля давления в гидравлических системах.
• Различные варианты электрических соединений: Широкий выбор разъемов и кабельных выводов со степенью защиты до IP 69K позволяет оптимально интегрировать датчик в любую гидравлическую систему.
• Унифицированный выходной сигнал: Стандартный токовый сигнал 4–20 мА обеспечивает простую интеграцию с системами управления и мониторинга.

Область применения:

Мониторинг нагрузки, ограничение нагрузочного момента и гидравлическое управление приводом в мобильной гидравлике.

Комплект поставки:

В комплект поставки преобразователя давления Wika MH-2 0-100 бар G1/4B 4-20 мА входят: преобразователь давления в исполнении MH-2 с диапазоном 0-100 бар, присоединением G1/4B и выходным сигналом 4-20 мА, комплект уплотнений (в зависимости от исполнения), руководство по эксплуатации и паспорт. Конкретный состав комплекта поставки зависит от модификации и заказанных опций.
