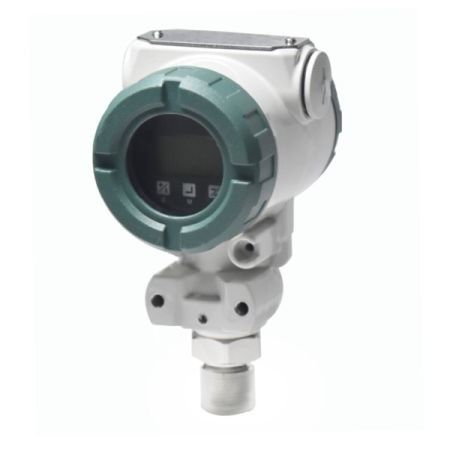

Датчик преобразователь давления Systeme Electric SPP16MD
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Датчик-преобразователь давления Systeme Electric SPP16MD является цифровой моделью серии SystemeBMSSens с интерфейсом RS-485 и поддержкой протокола Modbus RTU. Устройство предназначено для измерения избыточного давления жидкостей в диапазоне до 1,6 МПа и передачи данных в цифровом виде, что обеспечивает высокую точность и устойчивость к электромагнитным помехам. Встроенный ЖК-экран позволяет контролировать показания непосредственно на месте установки. Конструкция датчика включает мембрану, деформация которой преобразуется в цифровой сигнал, доступный для считывания по запросу ведущего устройства сети RS-485.
Назначение:
Датчик SPP16MD применяется в системах автоматизации с повышенным рабочим давлением до 1,6 МПа, где требуется цифровая передача данных и объединение нескольких устройств в единую сеть. Он используется в тепловых пунктах, котельных, системах водоподготовки и технологических линиях с неагрессивными средами. Подключение по RS-485 с поддержкой Modbus RTU позволяет интегрировать датчик в SCADA-системы, контроллеры и панели оператора, обеспечивая удобство конфигурирования и сбора данных.
Преимущества датчика-преобразователя давления Systeme Electric SPP16MD:
- встроенный ЖК-экран для отображения измеренного значения давления на месте установки;
- диапазон измерений от 0 до 1,6 МПа, соответствующий диапазону 16 в условном обозначении модели;
- цифровой выходной сигнал с поддержкой протокола Modbus RTU по интерфейсу RS-485;
- высокая помехозащищённость цифровой передачи данных, исключающая потери и искажения сигнала;
- высокая точность измерений с погрешностью не более ±0,2% и дрейфом нуля не более ±0,15%;
- перегрузочная способность до 1,5 предела измерения, повышающая устойчивость к гидроударам;
- прочная конструкция с мембраной и корпусом, устойчивым к воздействию внешней среды;
- степень защиты IP65, допускающая эксплуатацию в условиях повышенной влажности и запылённости;
- широкий диапазон рабочих температур от -10 до +75 °C;
- присоединение с наружной резьбой M20×1,5 для стандартного монтажа на трубопроводе;
- срок службы 10 лет.
Технические характеристики датчика-преобразователя давления Systeme Electric SPP16MD:
- Серия: SystemeBMSSens, тип SPP.
- Диапазон измерений: от 0 до 1,6 МПа.
- Выходной сигнал: цифровой, протокол Modbus RTU по RS-485.
- Погрешность: ±0,2%.
- Дрейф нуля, % в год: < ±0,15.
- Перегрузочная способность: 1,5 предела измерения.
- Среда использования: жидкость (вода или раствор гликоля), газ, пар.
- Технологическое присоединение: наружная резьба M20×1,5.
- Температура среды: от -10 до +75 °C.
- Степень защиты: IP65.
- Масса: 850 г.
- Срок службы: 10 лет.
Комплект поставки:
В комплект поставки входит датчик (1 шт.) в заводской упаковке и руководство по эксплуатации.
Технические характеристики
Общие характеристики
Производитель Systeme Electric Исполнение Общепромышленные Тип давления Избыточное (ДИ) Тип сигнала Цифровой ВПИ, МПа 1,6 МПа Класс точности 0,2% от ВПИ Рабочее атмосферное давление 80-108 кПа Выходной сигнал постоянного тока RS-485 Modbus Номинальное напряжение питания 24 В Среда измерения Применение- Вентиляция
- Газораспределительные системы
- Гидравлические системы
- Компрессоры
- Котельные
- Насосные станции
- Пневматические системы
- Прессы
- Трубопроводы
Интерфейсы связи
Интерфейсы связи RS-485Интерфейс RS-485
Протоколы связи (интерфейс RS-485) Modbus RTUАналоговый выход
Серия SystemeBMSSens SPP Относительная влажность, не более 90%Отзывы
