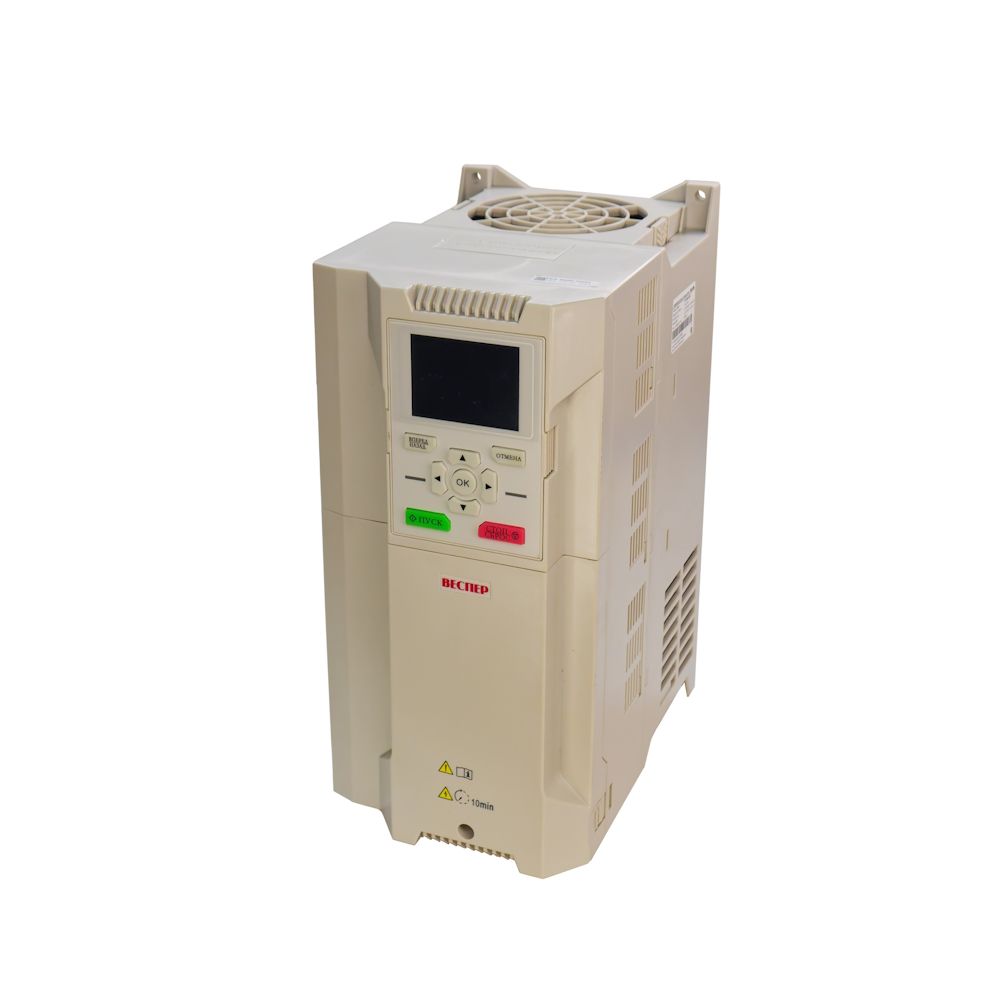

Преобразователь частоты Веспер Е5-9600-015Н

Частотный преобразователь Веспер Е5-9600-015Н представляет собой многофункциональный векторный регулятор скорости для трехфазных асинхронных электродвигателей с короткозамкнутым ротором. Данная модель относится к младшей линейке серии Е5-9600 с питанием от трехфазной сети 380 В и номинальной мощностью 11 кВт. Устройство поддерживает скалярное управление (VVF), векторное управление без обратной связи (SVC) и векторное управление с обратной связью (FVC), что позволяет использовать его в широком спектре применений — от простых насосов и вентиляторов до высокоточных систем позиционирования. Компактный пластиковый корпус и встроенный пульт управления с ЖК-дисплеем обеспечивают удобство настройки и эксплуатации.

Назначение:

Преобразователь частоты Е5-9600-015Н предназначен для регулирования скорости вращения и момента трехфазных асинхронных двигателей в системах автоматизации, вентиляции, водоснабжения, отопления и технологических процессах. Он применяется для управления насосами, вентиляторами, конвейерами, станками и другими механизмами, где требуется плавный пуск, регулирование скорости и энергосбережение. Встроенные функции ПИД-регулирования, автоматической настройки двигателя и защиты позволяют использовать устройство в ответственных приложениях.

Преимущества частотного преобразователя Веспер Е5-9600-015Н:

• поддержка скалярного (VVF), векторного без обратной связи (SVC) и векторного с обратной связью (FVC) режимов управления;
• диапазон выходной частоты 0,00…600,00 Гц (или 0,0…3000,0 Гц);
• перегрузочная способность 150% номинального тока в течение 60 с для применений G;
• встроенный ЖК-дисплей пульта управления для мониторинга и настройки параметров;
• функция копирования параметров для быстрого программирования группы преобразователей;
• автоматическая настройка параметров двигателя (статическая и динамическая);
• встроенный ПИД-регулятор для управления давлением, расходом, температурой;
• 7 дискретных входов (X1–X7) с возможностью расширения до 10;
• 3 аналоговых входа (AI1, AI2, AI3) с поддержкой напряжения и тока;
• 2 дискретных выхода с открытым коллектором и 2 релейных выхода;
• 2 аналоговых выхода (M1, M2) с настройкой напряжения или тока;
• интерфейс RS-485 с поддержкой Modbus RTU;
• защита от короткого замыкания, перегрузки по току, перенапряжения, пониженного напряжения, перегрева;
• компактный пластиковый корпус, монтаж на DIN-рейку или навесное исполнение;
• степень защиты IP21/IP20.

Технические характеристики частотного преобразователя Веспер Е5-9600-015Н:

• Серия: Е5-9600.
• Индекс напряжения: Н (3 фазы, 380 В).
• Номинальная мощность: 11 кВт (15 кВт при перегрузке).
• Полная мощность: 15,0 кВА.
• Номинальный выходной ток: 25,3 А (32 А при перегрузке).
• Входное напряжение: 3 фазы, 340…460 В (±10%), 50/60 Гц.
• Выходное напряжение: 3 фазы, 0…460 В (пропорционально входному).
• Диапазон выходной частоты: 0,00…600,00 Гц / 0,0…3000,0 Гц.
• Режимы управления: VVF, SVC, FVC.
• Диапазон регулирования скорости: 1:50 (VVF), 1:200 (SVC), 1:1000 (FVC).
• Точность регулирования скорости: ±0,5% (VVF), ±0,2% (SVC), ±0,02% (FVC).
• Пусковой момент: 150%/1 Гц (VVF), 150%/0,25 Гц (SVC), 180%/0 Гц (FVC).
• Время разгона и торможения: 0,01…600,00 с / 0,1…6000,0 с / 1…60000 с.
• Дискретные входы: 7 (X1–X7) + 3 (плата расширения).
• Аналоговые входы: 3 (AI1, AI2, AI3) + 1 (плата расширения).
• Дискретные выходы: 2 (Y1, Y2) + 2 релейных (R1, R2).
• Аналоговые выходы: 2 (M1, M2).
• Интерфейс связи: RS-485, Modbus RTU.
• Степень защиты: IP21/IP20.
• Рабочая температура: от -10 до +50 °C (снижение характеристик выше 40 °C).
• Способ охлаждения: принудительное воздушное.
• Способ установки: навесное исполнение.

Комплект поставки:

В комплект поставки входят преобразователь частоты, паспорт, руководство по эксплуатации и упаковочная тара.
