Преобразователь частоты Веспер E5-8600-SP5L

Name: Преобразователь частоты Веспер E5-8600-SP5L
Brand: Веспер
SKU: E5-8600-SP5L
Price: 10267 RUB
Availability: InStock

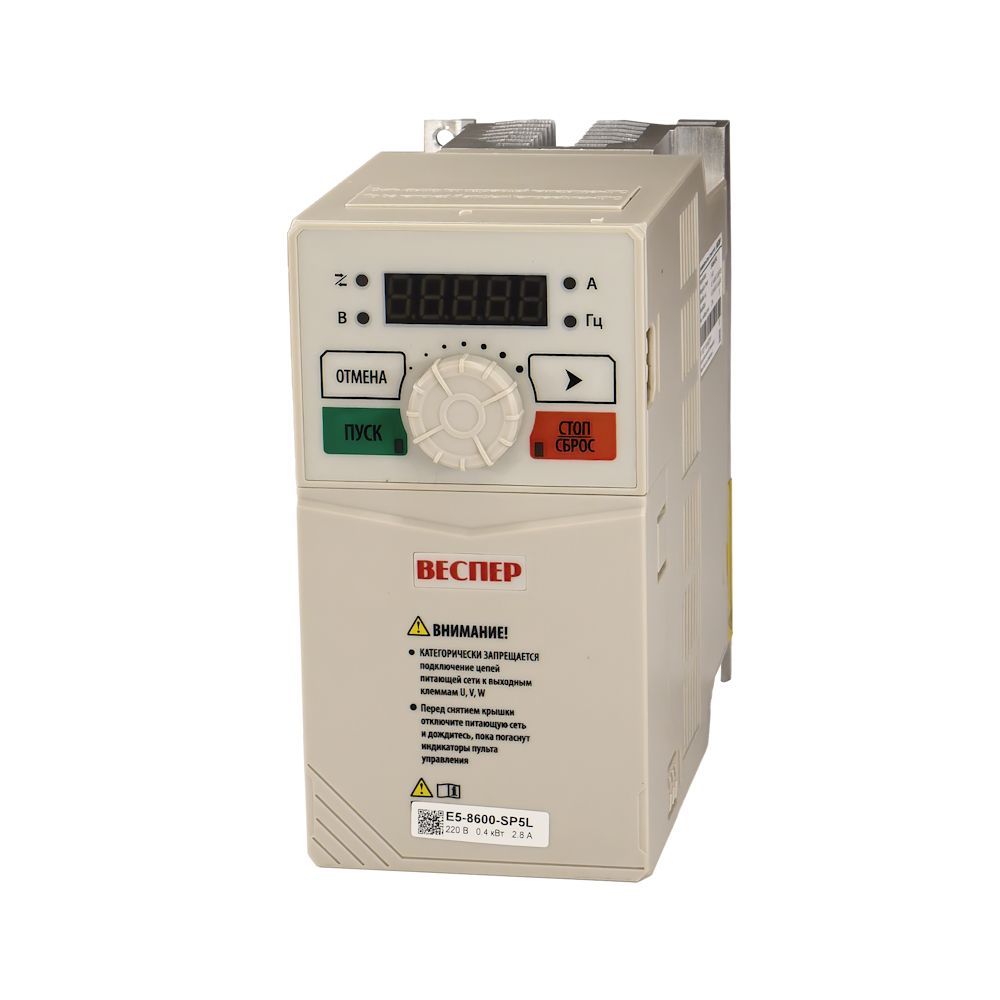

Преобразователь частоты Веспер E5-8600-SP5L фото

В наличии

К сравнению

10 267.95 ₽

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул E5-8600-SP5L

Серия Е5-8600 имеет расширенный функционал и современный дизайн со съемной панелью управления на русском языке с цифровым потенциометром для задания частоты.

Категории

Напряжение

220 В

Управление

PNP/NPN

Ток, Iном (А)

2.8

Тип нагрузки

Тяжелая (HD)

В наличии

К сравнению

10 267.95 ₽

Доставка

Оплата

ОвенКомплектАвтоматика
в 2025 году

7 000 +

новых клиентов

92%

отгрузок в день оплаты

15 000 +

поставок

150 +

городов

5 000 +

часов консультаций

400 +

выездных аудитов

Новая серия Е5-8600 подходит для большинства общепромышленных применений для нагрузкам как с переменным, так и с постоянным моментом, что делает ее наиболее привлекательной по соотношению цена/функционал.

Преобразователи серии Е5-8600 в векторном режиме работы (SVC) отличаются высоким пусковым моментом (150%/0,25 Гц), широким диапазоном регулирования и точностью поддержания скорости ±0,2%.

Преобразователи серии Е5-8600 имеют ПИД-регулятор с индикацией реальной физической величины, встроенный сетевой протокол MODBUS (интерфейс RS-485) и встроенный фильтр ЭМС.

Эффективная система охлаждения позволяет работать при температуре окружающей среды до +50°C.

Преимущества и особенности конструкции частотных преобразователей Веспер E5-8600-SP5L 0,4 кВт 220В

Скалярное и векторное (SVC) управление двигателем
Возможность управления скоростью и моментом
Стартовый момент 150%/0,25 Гц (SVC)
Точность поддержания скорости ±0,2% (SVC)
Управление PNP/NPN
Режим работы «Ведущий/ведомые»
ПИД-регулятор с индикацией реальной величины
Съемная панель управления на русском языке с цифровым потенциометром для задания частоты
Выходная частота до 600 Гц/3000 Гц
16 фиксированных скоростей
Режим работы по запрограммированному алгоритму
Частота ШИМ 1-16 кГц
Снижение акустического шума двигателя (случайная ШИМ)
Встроенный ЭМИ-фильтр
Сетевые протоколы связи Modbus RTU (скорость передачи до 115200 бит/сек)

Особенности конструкции

Источник питания 24В/100мА
Потенциальные и токовые входы/выходы
Степень защиты IP21
Рабочая температура до +50°С
Съемная панель управления с цифровым потенциометром для задания частоты
Возможность работы с выносным (внешним) пультом управления
Возможность копирования параметров с помощью выносного пульта
Возможность работы с WI-FI модулем (опция)

Основные характеристики

мощность — 0.4 кВт;
напряжение — 220 В;
номинальный выходной ток — 2.8 А;
степень защиты — IP 21.

Модель преобразователя частоты E5-8600		SP5L	S1L	S2L	S3L	001Н	002Н	003Н	005Н	007Н	010Н	015Н	020Н	025Н	030Н	040Н	050Н	060Н	075Н	100Н
Выходные параметры	Полная выходная мощность, кВА	0,75	1,0	2,0	3,0	1,0	2,0	3,0	5,0	7,5	10,0	15,0	20,0	25,0	30,0	40,0	50,0	60,0	75,0	100,0
	Максимальная мощность применяемого электродвигателя, кВт	0,4	0,75	1,5	2,2	0,75	1,5	2,2	3,7	5,5	7,5	11,0	15,0	18,5	22,0	30,0	37,0	45,0	55,0	75,0
	Номинальный выходной ток, А	2,8	4,8	8,0	10,0	2,5	4,2	5,6	9,4	13,0	17,0	25,0	32,0	38,0	45,0	60,0	75,0	90,0	110,0	150,0
	Максимальное выходное напряжение, В	Трехфазное 200 ~ 240 (пропорционально входному напряжению)				Трехфазное 340 ~ 460 (пропорционально входному напряжению)
	Диапазон выходной частоты, Гц	0,01 ~ 600,00 / 3000 Гц
Источник питания	Номинальное входное напряжение, частота	1ф, 200~240 В(±10%), 50/60 Гц (± 5%)				3ф, 340~460 В (±10%), 50/60 Гц (± 5%)
Характеристики управления	Режимы управления	Скалярный (U/F) Векторный, без обратной связи (SVC) (управление скоростью/моментом)
	Пусковой момент	150% / 1 Гц (U/F) 150% / 0,25 Гц (SVC)
	Диапазон регулирования по скорости	1 : 50 (U/F) 1 : 200 (SVC)
	Разрешение установки частоты	Цифровое задание: 0,01 Гц, аналоговое задание: 0,05Гц/50Гц
	Разрешение выходной частоты	0,01 Гц
	Задание частоты	Кнопки/цифровой потенциометр пульта управления Аналоговый вход AI1, AI2 (0~10В/4~20 мА) Дискретные входы БОЛЬШЕ/МЕНЬШЕ Импульсное Циклическая работа Линия интерфейсной связи RS-485
	Управление	Кнопки ПУСК/СТОП пульта управления Дискретные входы (2-х и 3-х проводное управление) Линия интерфейсной связи RS-485
	Время разгона/торможения	0,01 ~ 650,00 с / 0,1 ~ 6500,0 с / 1 ~ 65000 с
	Характеристика U/f	Настройка выходного напряжения: от 20% до 100% Настройка выходной частоты от 1 Гц до 600 Гц / 3000 Гц
	Тормозной прерыватель	Встроенный (модели SP5L ~ S3L; 001Н ~ 030Н)
	Тормозной момент	до 20% (без тормозного резистора) до 100% (с тормозным резистором)
	Несущая частота ШИМ	1~16 кГц (зависит от мощности ПЧ)
	Другие функции	Определение перегрузки, 15 фиксированных скоростей с возможностью задания индивидуальных времен разгона/торможения, циклическая работа по заданному алгоритму, ПИД-регулирование, увеличение момента, сброс ошибок
Коммуникационные функции		Встроенный RS-485, до 247 устройств, скорость до 115200 бит/с. Протокол: Modbus RTU
Защитные функции	Предотвращение срыва	Регулируемый уровень предотвращения срыва при разгоне, работе на постоянной скорости и при торможении, с возможностью отключения
	Мгновенная защита по току	250% номинального тока ПЧ
	Защита преобразователя от перегрузки	150% номинального тока ПЧ в течение 1 мин
	Защита двигателя от перегрузки	Электронная защита
	Защита от повышенного напряжения	Отключение при напряжении на шине ПТ более 410В (класс 220В) и 820В (класс 380В)
	Защита от пониженного напряжения	Отключение при напряжении на шине ПТ менее 190В (класс 220В) и 380В (класс 380В)
	Автоперезапуск после провалов питания	Автоматический пуск преобразователя после восстановления питания
	Защита от перегрева	Электронная аппаратная защита
	Защита от неисправности заземления	Электронная аппаратная защита
	Дополнительные защитные функции	Запрет обратного вращения, настраиваемый режим автоматического перезапуска, ограничение доступа к параметрам.
Окружающая среда	Степень защиты	IP20 / IP21
	Температура эксплуатации	От -10 до +50°C
	Температура хранения	От -40 до +70°C
	Относительная влажность	До 95% (без образования конденсата)
	Высотность	До 1000 м
	Вибрация	До 20 Гц – 1g (9,8 м/с²); 20~50 Гц – 0,2g (1,96 м/с²)

Е5-8600 (220В)	Е5-8600 (380В)	Вес брутто (кг)	Вес нетто (кг)	Размер в упаковке (мм)	Размер без упаковки ШГВ (мм)
SP5L, S1L	001H 002H	1,28	1,1	211136212	75146142
S2L, S3L	003H 005H	1,66	1,45	228151188	93136172
	007H 010H	2,6	2,2	291213242	109154207
	015H 020H	4,66	3,8	382215251	136169250
	025H 030H	7,02	5,9	438322296	190184293
	040H 050H	17,1	14,2	495365315	245205454
	060H 075H	21	19,1	590400340	300229524
	100H	35	25	650440350	335228580

Габаритные и установочные размеры

Модель ПЧ	W	W1	H	H1	H2	D	D1	D2	d	Рис.
Е5-8600-SP5L	75	65	142	132		146	67	152	4,5	Рисунок 1
Е5-8600-S1L	75	65	142	132		146	67	152	4,5
Е5-8600-S2L	93	82	172	163		136	85	141	4,7
Е5-8600-S3L	93	82	172	163		136	85	141	4,7
Е5-8600-001Н	75	65	142	132		146	67	152	4,5
Е5-8600-002Н	75	65	142	132		146	67	152	4,5
Е5-8600-003Н	93	82	172	163		136	85	141	4,7
Е5-8600-005Н	93	82	172	163		136	85	141	4,7
Е5-8600-007Н	109	98	207	196		154	103	160	5,5
Е5-8600-010Н	109	98	207	196		154	103	160	5,5
Е5-8600-015Н	136	125	250	240		169	115	174	5,5
Е5-8600-020Н	136	125	250	240		169	115	174	5,5
Е5-8600-025Н	190	175	293	280		184	145	189	6,5
Е5-8600-030Н	190	175	293	280		184	145	189	6,5
Е5-8600-040Н	245	200	454	440	420	205	156	212	7,5	Рисунок 2
Е5-8600-050Н	245	200	454	440	420	205	156	212	7,5
Е5-8600-060Н	300	266	524	508	480	229	174	236	9
Е5-8600-075Н	300	266	524	508	480	229	174	236	9
Е5-8600-100Н	335	286	580	563	536	228	177	235	9

Рисунок 1 Рисунок 2
