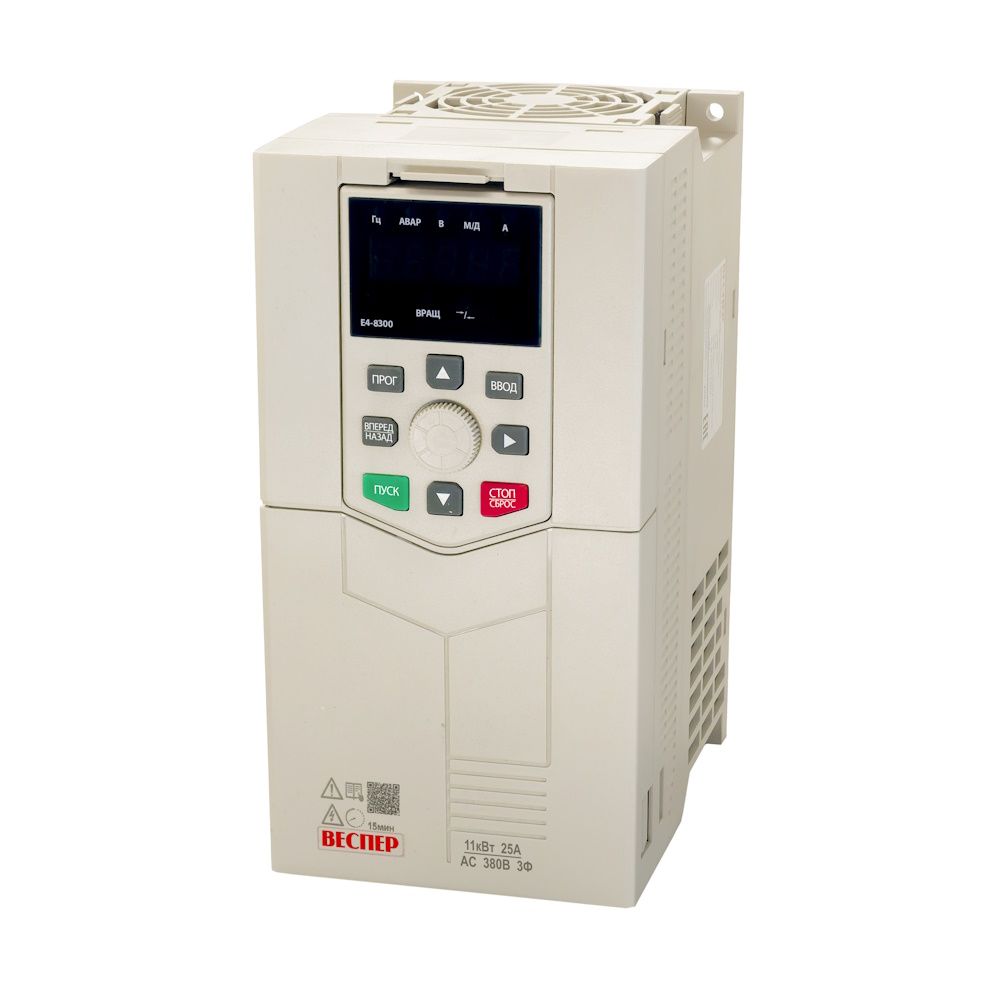

Преобразователь частоты Веспер E4-8300-015H
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Частотный преобразователь Веспер E4-8300-015H представляет собой общепромышленный регулятор скорости для трехфазных асинхронных электродвигателей с короткозамкнутым ротором. Данная модель относится к линейке серии E4-8300 с питанием от трехфазной сети 380 В и номинальной мощностью 11 кВт. Устройство поддерживает скалярное управление (U/F), что обеспечивает простоту настройки и надёжность при работе с насосами, вентиляторами и другими механизмами общего назначения. Встроенный пульт управления со светодиодным дисплеем и возможность подключения по RS-485 (опционально) делают преобразователь удобным для интеграции в системы автоматизации.
Назначение:
Преобразователь частоты E4-8300-015H предназначен для регулирования скорости вращения трехфазных асинхронных двигателей в системах вентиляции, водоснабжения, отопления и технологических процессах. Он применяется для плавного пуска, регулирования скорости и энергосбережения. Встроенные функции ПИД-регулирования, многоскоростного режима и защиты позволяют использовать устройство в ответственных приложениях средней мощности.
Преимущества частотного преобразователя Веспер E4-8300-015H:
- поддержка скалярного управления (U/F);
- диапазон выходной частоты 0,00…500,00 Гц;
- перегрузочная способность 150% номинального тока в течение 1 минуты;
- встроенный светодиодный цифровой дисплей пульта управления;
- встроенный ПИД-регулятор для управления давлением, расходом, температурой;
- 5 многофункциональных дискретных входов (X1–X5), один из которых может быть импульсным (до 100 кГц);
- 2 аналоговых входа (AI1: 0…10 В; AI2: 0…10 В / 4…20 мА);
- 1 релейный выход (~250 В/1 А, =30 В/3 А) и 2 выхода с открытым коллектором (24 В/50 мА);
- 1 аналоговый выход (0…10 В / 0…20 мА);
- интерфейс RS-485 (опционально) с поддержкой Modbus RTU;
- защита от короткого замыкания, перегрузки по току, перенапряжения, пониженного напряжения, перегрева;
- компактный пластиковый корпус, настенный или шкафной монтаж;
- степень защиты IP20.
Технические характеристики частотного преобразователя Веспер E4-8300-015H:
- Серия: E4-8300.
- Индекс напряжения: H (3 фазы, 380 В).
- Номинальная мощность: 11 кВт.
- Входное напряжение: 3 фазы, 380…480 В (±10%), 50/60 Гц.
- Выходное напряжение: 3 фазы, 0…480 В (пропорционально входному).
- Диапазон выходной частоты: 0,00…500,00 Гц.
- Режим управления: скалярный (U/F).
- Перегрузочная способность: 150% номинального тока (1 минута).
- Время разгона/торможения: 0,1…650,00 с.
- Дискретные входы: 5 (X1–X5), NPN/PNP, 1 импульсный (100 кГц).
- Аналоговые входы: AI1: 0…10 В; AI2: 0…10 В / 4…20 мА.
- Дискретные выходы: 1 релейный (250 В/1 А; 30 В/3 А), 2 с ОК (24 В/50 мА).
- Аналоговый выход: 1 (0…10 В / 0…20 мА).
- Интерфейс связи: RS-485 (опция), Modbus RTU.
- Степень защиты: IP20.
- Рабочая температура: от -10 до +50 °C.
- Способ охлаждения: принудительное воздушное.
- Способ установки: вертикально (настенный или в шкафу).
Комплект поставки:
В комплект поставки входят преобразователь частоты, паспорт, руководство по эксплуатации и упаковочная коробка.
Технические характеристики
- Векторный без обратной связи (SVC)
- Скалярный (V/F)
- Для вентиляции
- Для компрессоров
- Для насосов
- Для отопления
- 1 (высокочастотный, 100 кГц)
- 7
- 1 (0-10 В)
- 1 (0-10 В, 4-20 мА)
- Встроенный ПЛК
- ПИД-регулятор
- Металл
- Пластик
- Настенный
- Шкафный
