Блок питания EKF PROxima MPS-35W-12
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание

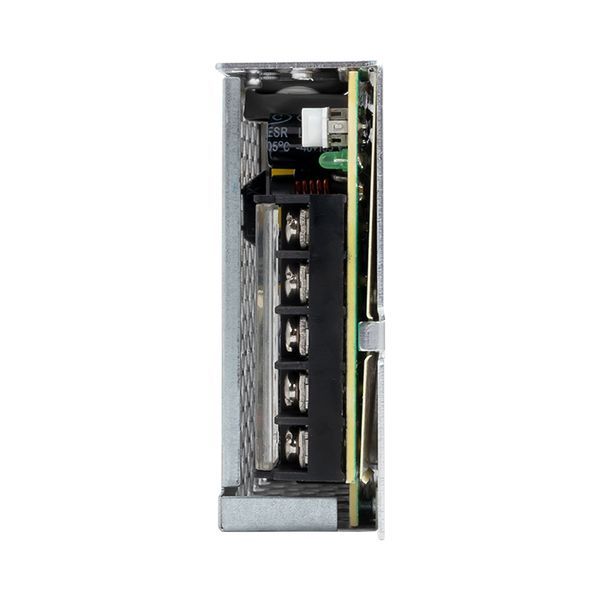

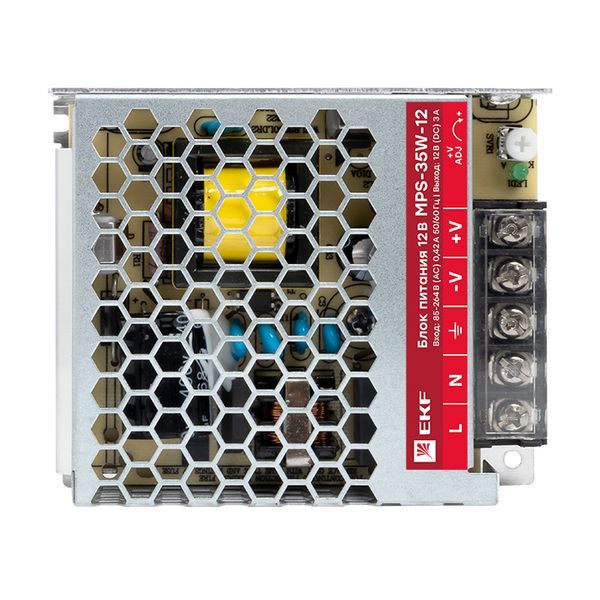

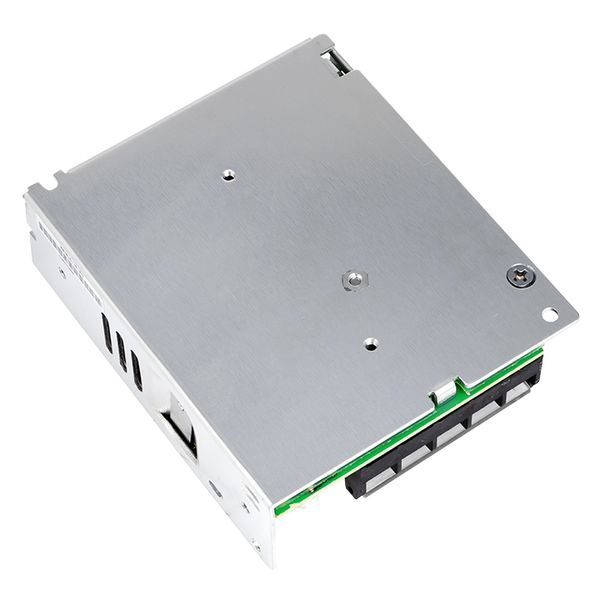

Компактный блок питания 12В MPS-35W-12 EKF Proxima представляет собой импульсный преобразователь, предназначенный для питания различных радиоэлектронных устройств стабилизированным постоянным током. Устройство выполнено в металлическом корпусе с креплением на монтажную плату. В конструкции предусмотрены вентиляционные отверстия, сдвоенные клеммы для удобного подключения и светодиодная индикация.
Назначение:
Применяется для питания стабилизированным напряжением постоянного тока различных радиоэлектронных устройств в системах автоматизации.
Особенности и преимущества:
- Защита: от перегрузки, перегрева и короткого замыкания на выходе.
- Индикация: зеленый светодиод сигнализирует о состоянии работы, постоянный свет означает норму, мигание указывает на срабатывание защиты.
- Корпус: металлическое исполнение обеспечивает механическую прочность и эффективный отвод тепла.
- Гальваническая развязка: обеспечивает безопасность и надежность работы подключенного оборудования.
- Коммутация: сдвоенные клеммы питания для удобного подключения нагрузки.
- Монтаж: установка на монтажную плату.
Технические характеристики импульсного AC/DC блока питания EKF Proxima MPS-35W-12:
- Выходная мощность: 35 Вт.
- Номинальное выходное напряжение: 12 В.
- Диапазон выходного напряжения: 10,2-13,8 В.
- Номинальный выходной ток: 3,0 А.
- Время установки выходного напряжения: 1000 мс.
- Максимальная погрешность выходного напряжения: ±1,0%.
- Входное напряжение: 85-264 В AC.
- Частота входного переменного напряжения: 47-63 Гц.
- Входной ток: 0,42 А.
- Пусковой ток: 45 А.
- КПД: 82%.
- Порог срабатывания защиты от перегрузки по току: 1,1-1,4.
- Напряжение пробоя вход/выход: 1,5 кВ.
- Напряжение пробоя вход/заземление: 1,5 кВ.
- Напряжение пробоя выход/заземление: 0,5 кВ.
- Сопротивление изоляции: 100 МОм при 500 В DC.
- Рабочая температура: От -20 до +70 C.
- Климатическое исполнение: УХЛ4.
- Вибрация: 10-500 Гц, 5g 10 мин / 1 цикл, длительность 60 мин, по каждой оси X, Y, Z.
- Степень защиты корпуса (со стороны лицевой панели): IP20.
- Класс защиты от поражения электрическим током: II по ГОСТ 12.2.007.0-20.
- Габариты (Ш × В × Г): 99 × 82 × 30 мм.
- Масса брутто: 0,23 кг.
- Страна производства: Китай.
Особенности эксплуатации и монтажа:
Монтаж и пуск устройства в эксплуатацию должен производить только квалифицированный персонал. Для соединения с первичной сетью и нагрузкой предусмотрены клеммные зажимы под винт. После крепления блока необходимо подключить питание и нагрузку, соблюдая полярность в соответствии со схемой. Запрещается эксплуатировать блоки питания с внешними механическими повреждениями.
Обслуживание:
В обычных условиях эксплуатации достаточно 1 раз в 6 месяцев проводить внешний осмотр блоков питания и подтягивать зажимные винты, момент затяжки которых уменьшается вследствие циклических изменений температуры окружающей среды и текучести материала зажимаемых проводников.
Условия транспортировки и хранения:
Транспортирование блоков может осуществляться любым видом закрытого транспорта, обеспечивающим предохранение упакованных изделий от механических воздействий и воздействий атмосферных осадков. Хранение блоков питания должно осуществляться в упаковке производителя в закрытых помещениях при температуре окружающего воздуха От -40 до +95 C и относительной влажности не более 80% при +25 C.
Комплект поставки:
- Блок питания 12В MPS-35W-12 EKF Proxima – 1 шт.
- Паспорт – 1 шт.
