Бесконтактный индуктивный датчик с разъемом М12 KIPPRIBOR LK40M-68.20P4.U1.E
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Индуктивные бесконтактные выключатели KIPPRIBOR серии LK – это датчики, выполненные в пластиковом компактном корпусе, предназначенном для установки на плоскость. Датчики LK реагируют на приближение металлического предмета (объекта) к их чувствительной части. Чувствительная часть датчиков KIPPRIBOR серии LK может быть расположена в торцевой (модификации LK) или верхней (модификации LKF) части корпуса. Номинальное расстояние срабатывания (Sn) датчиков LK зависит от модификации и может составлять 2, 2,5, 4, 12 мм.
К основным особенностям индуктивных датчиков серии LK можно отнести их способность реагировать исключительно на металлические объекты при отсутствии механического контакта с объектом (т.е. на расстоянии). Эта особенность позволяет применять датчики серии LK для мониторинга промежуточных или конечных положений металлических частей, узлов и механизмов. Частота переключения индуктивных датчиков KIPPRIBOR серии LK достаточно высока, что позволяет успешно применять их как первичные датчики скорости в комплексе со счетчиками импульсов и тахометрами. Еще одной отличительной особенностью индуктивных датчиков KIPPRIBOR серии LK является возможность их установки на плоскость компактный размер корпуса. Это позволяет использовать датчики серии LK в условиях ограниченного пространства, а также в случаях, если применение датчиков цилиндрической формы не представляется возможным.
Ширина корпуса 8 мм
|
Напряжение питания |
Схема подключения |
Коммутационная функция |
Номинальное расстояние срабатывания |
Максимальная частота срабатывания |
Модификация |
|
10…30 VDC |
NPN 3-проводная |
NO |
2,5 мм |
500 Гц |
LK08M-23.2,5N1.U1.K |
|
NC |
LK08M-23.2,5N2.U1.K |
||||
|
PNP 3-проводная |
NO |
LK08M-23.2,5P1.U1.K |
|||
|
NC |
LK08M-23.2,5P2.U1.K |
||||
|
NPN 3-проводная |
NO |
LKF08M-20.2,5N1.U1.K |
|||
|
NC |
LKF08M-20.2,5N2.U1.K |
||||
|
PNP 3-проводная |
NO |
LKF08M-20.2,5P1.U1.K |
|||
|
NC |
LKF08M-20.2,5P2.U1.K |
Ширина корпуса 10 мм
|
Напряжение питания |
Схема подключения |
Коммутационная функция |
Номинальное расстояние срабатывания |
Максимальная частота срабатывания |
Модификация |
|
10…30 VDC |
NPN 3-проводная |
NO |
2 мм |
500 Гц |
LKF10M-27.2N1.U1.K |
|
NC |
LKF10M-27.2N2.U1.K |
||||
|
PNP 3-проводная |
NO |
LKF10M-27.2P1.U1.K |
|||
|
NC |
LKF10M-27.2P2.U1.K |
||||
|
NPN 3-проводная |
NO |
4 мм |
LKF10M-27.4N1.U1.K |
||
|
NC |
LKF10M-27.4N2.U1.K |
||||
|
PNP 3-проводная |
NO |
LKF10M-27.4P1.U1.K |
|||
|
NC |
LKF10M-27.4P2.U1.K |
Ширина корпуса 18 мм
|
Напряжение питания |
Схема подключения |
Коммутационная функция |
Номинальное расстояние срабатывания |
Максимальная частота срабатывания |
Модификация |
|
10…30 VDC |
NPN 3-проводная |
NO |
4 мм |
500 Гц |
LK18M-35.4N1.U1.K |
|
NC |
LK18M-35.4N2.U1.K |
||||
|
PNP 3-проводная |
NO |
LK18M-35.4P1.U1.K |
|||
|
NC |
LK18M-35.4P2.U1.K |
||||
|
NPN 4-проводная |
NO+NC |
LK18M-35.4N4.U1.K |
|||
|
PNP 4-проводная |
NO+NC |
LK18M-35.4P4.U1.K |
|||
|
10…60 VDC |
2-проводная |
NO |
LK18M-35.4D1.U4.K |
||
|
NC |
LK18M-35.4D2.U4.K |
||||
|
10…30 VDC |
NPN 3-проводная |
NO |
12 мм |
LK18M-35.12N1.U1.K |
|
|
NC |
LK18M-35.12N2.U1.K |
||||
|
PNP 3-проводная |
NO |
LK18M-35.12P1.U1.K |
|||
|
NC |
LK18M-35.12P2.U1.K |
||||
|
NPN 4-проводная |
NO+NC |
LK18M-35.12N4.U1.K |
|||
|
PNP 4-проводная |
NO+NC |
LK18M-35.12P4.U1.K |
|||
|
10…60 VDC |
2-проводная |
NO |
LK18M-35.12D1.U4.K |
||
|
NC |
LK18M-35.12D2.U4.K |
Ширина корпуса 40 мм
| Напряжение питания | Схема подключения | Коммутационная функция | Номинальное расстояние срабатывания | Максимальная частота срабатывания | Модификация |
| 10…30 VDC | NPN 3-проводная | N0 | 20 мм | 500 Гц | LK40М-68.20N1.U1.E |
| NC | LK40М-68.20N2.U1.E | ||||
| NPN 4-проводная | N0+NC | LK40М-68.20N4.U1.E | |||
| PNP 3-проводная | N0 | LK40М-68.20P1.U1.E | |||
| NC | LK40М-68.20P2.U1.E | ||||
| PNP 4-проводная | N0+NC | LK40М-68.20P4.U1.E | |||
| 10…60 VDC | 2-проводная | N0 | LK40М-68.20D1.U4.E | ||
| NC | LK40М-68.20D2.U4.E | ||||
| 10…30 VDC | NPN 3-проводная | N0 | 40 мм | 100 Гц | LK40М-68.40N1.U1.E |
| NC | LK40М-68.40N2.U1.E | ||||
| PNP 3-проводная | N0 | LK40М-68.40P1.U1.E | |||
| NC | LK40М-68.40P2.U1.E | ||||
| NPN 4-проводная | N0+NC | LK40М-68.40N4.U1.E | |||
| PNP 4-проводная | N0+NC | LK40М-68.40P4.U1.E | |||
| 10…60 VDC | 2-проводная | N0 | LK40М-68.40D1.U4.E | ||
| NC | LK40М-68.40D2.U4.E |
Технические характеристики
| Параметр | Значение |
| Ширина корпуса | 40 мм |
| Напряжение питания | 10…30 VDC 10…60 VDC |
| Номинальный ток нагрузки | ≤ 200 мА |
| Минимальный ток нагрузки | ≤ 10 мА |
| Ток утечки | ≤ 0,01 мА |
| Падение напряжения | ≤ 1,5 VDC |
| Защита от перегрузки | да |
| Точка срабатывания защиты | 220 мА |
| Защита от переполюсовки | да |
| Защита от короткого замыкания | да |
| Гистерезис переключения | ≤ 15 % Sr* |
| Точность повторения | ≤ 1 % Sr |
| Индикация срабатывания | LED-индикация |
| Материал корпуса | PBT пластик |
| Материал активной части | PBT пластик |
| Температура эксплуатации | -25…+70 °C |
| Температурная погрешность | ≤ 10 % Sr |
| Степень защиты | IP 67 |
| Электрическое подключение | разъем М12 (male) |
Все модификации и цены

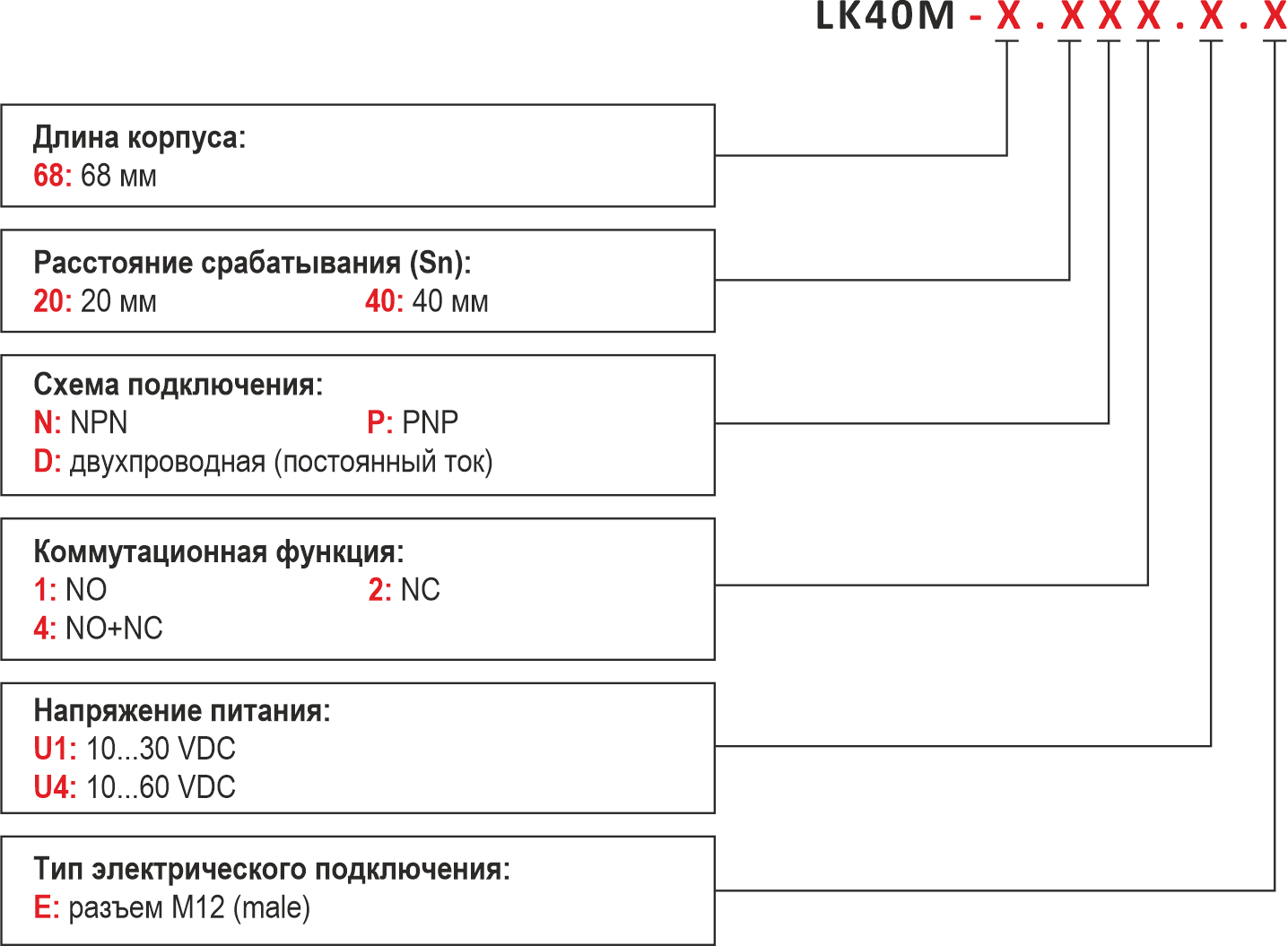

Структура условного обозначения при заказе:
Например: LK40M-68.20P2.U1.E
Вы заказали: Бесконтактный датчик KIPPRIBOR серии LK40 с номинальным расстоянием срабатывания 20 мм, схемой подключения – трехпроводной PNP, коммутационной функцией – NС и напряжением питания 10...30 VDC.
