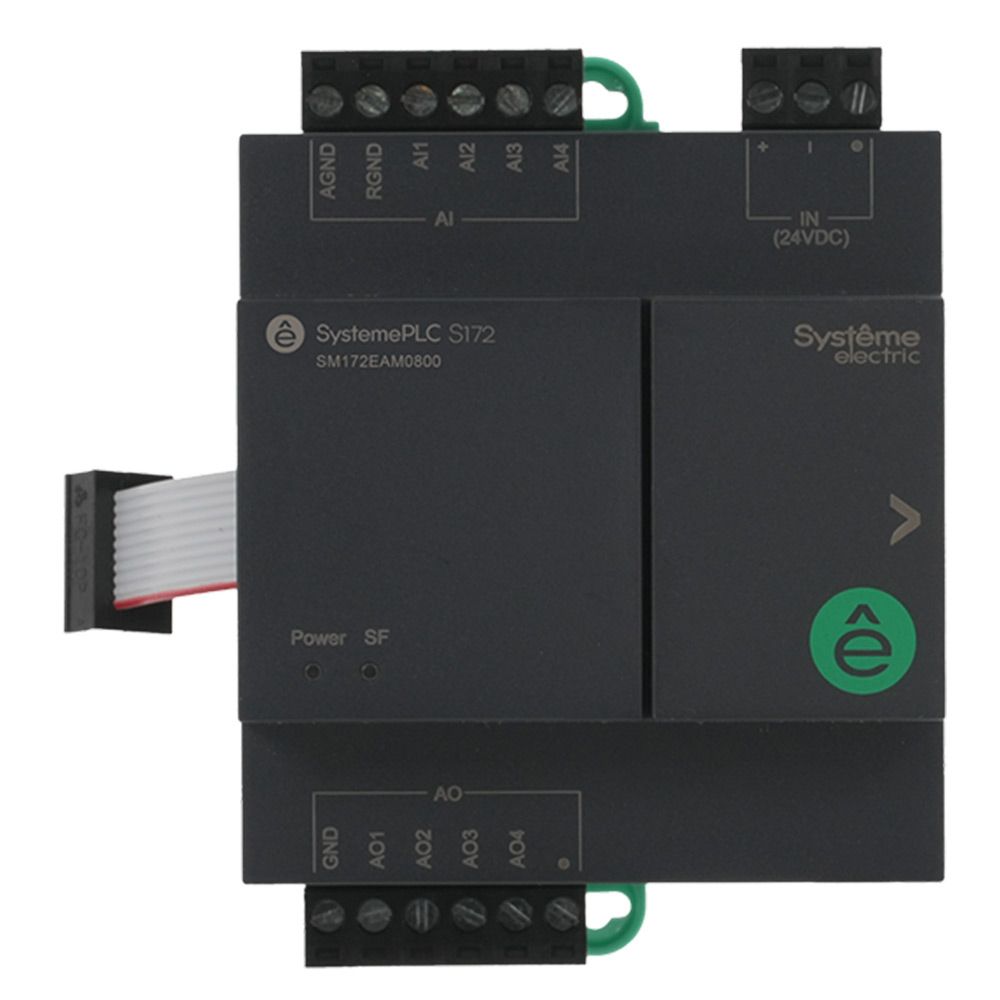

Аналоговый модуль ввода/вывода Systeme Electric SM172EAM0800 24 VDC 8 IO 4 AI 4 AO

Аналоговый модуль ввода/вывода Systeme Electric SM172EAM0800 представляет собой комбинированное устройство, предназначенное для приёма аналоговых сигналов от датчиков и выдачи управляющих сигналов на исполнительные механизмы. Прибор разработан для работы в составе систем управления на базе интеллектуальных реле SR2 и программируемых логических контроллеров S172 компании Systeme Electric. Модуль обеспечивает преобразование сигналов от термометров сопротивления, термисторов и унифицированных датчиков, а также формирование стандартных токовых и напряженческих сигналов для управления частотными преобразователями, клапанами и другими устройствами.

Основные возможности и преимущества аналогового модуля SM172EAM0800:

• Универсальность входов: четыре аналоговых канала могут работать с сигналами NTC10K, PT1000, PT100, 0-10 В или 4-20 мА, что позволяет подключать различные типы датчиков без дополнительных преобразователей;
• Гибкость выходов: четыре аналоговых выхода настраиваются на режим напряжения 0-10 В или тока 4-20 мА, обеспечивая совместимость с большинством исполнительных устройств, таких как регулирующие клапаны и преобразователи частоты;
• Высокая точность измерений: разрешение 16 бит и погрешность ±1% от общего диапазона гарантируют достоверность результатов для задач прецизионного регулирования и контроля качества;
• Совместимость с контроллерами: модуль предназначен для прямого подключения к контроллерам S172 и реле SR2, что упрощает создание распределенных систем без дополнительных коммуникационных адаптеров;
• Удобство монтажа и эксплуатации: компактный корпус с креплением на DIN-рейку, съемные клеммники, а также возможность установки на пластрон глубиной от 46 мм сокращают время пусконаладки и обслуживания;
• Надёжность в сложных условиях: устройство сохраняет работоспособность в широком диапазоне температур от -20 до +55 °C, что позволяет применять его в неотапливаемых помещениях и на открытых площадках;
• Энергоэффективность: потребляемая мощность не превышает 10 Вт, что снижает нагрузку на источники питания и позволяет использовать модуль в составе энергосберегающих систем автоматизации.

Технические характеристики:

• Напряжение питания: 20-30 В постоянного тока;
• Потребляемая мощность: не более 10 Вт (0,5 А);
• Параметры клеммника выходного питания: 24 В постоянного тока; 1 Вт, 41,61 мА;
• Количество аналоговых входов: 4;
• Типы сигналов на входах: термосопротивления NTC10K, PT1000, PT100; унифицированные сигналы 0-10 В и 4-20 мА;
• Режим измерения сопротивления: 100 Ом - 32 кОм;
• Точность термосопротивлений: NTC10K: от ±0,2 до ±1,9 °C в зависимости от диапазона; PT1000: от ±0,3 до ±1 °C; PT100: от ±3 до ±10 °C;
• Точность унифицированного входа: ±1% от общего диапазона;
• Разрешение аналогового входа: 16 бит;
• Входное сопротивление: для 0-10 В не менее 10 кОм; для 4-20 мА не более 100 Ом;
• Время преобразования: 140 мс + время цикла ПЛК;
• Максимально допустимое напряжение: 12 В (защита от перенапряжения отсутствует);
• Количество аналоговых выходов: 4;
• Тип аналоговых выходов: унифицированные сигналы 0-10 В и 4-20 мА;
• Точность унифицированного выхода: ±1% от общего диапазона;
• Разрешение аналогового выхода: 16 бит;
• Допустимое сопротивление нагрузки: для 0-10 В не менее 5 кОм; для 4-20 мА не более 500 Ом;
• Гальваническая развязка: отсутствует;
• Подключение сигналов: групповое;
• Конфигурация сигналов: независимая (без групповой конфигурации);
• Тип подключения модуля: внутренняя шина;
• Совместимость: с контроллерами S172 и интеллектуальными реле SR2;
• Степень защиты: IP20;
• Тип клеммника: съемный;
• Способ монтажа: DIN-рейка 35 мм;
• Совместимость с пластроном: есть, глубина от 46 мм;
• Габаритные размеры (Ш×В×Г): 75×80×58 мм;
• Диапазон рабочих температур: от -20 до +55 °C;
• Температура хранения: от -40 до +70 °C;
• Относительная влажность: 95% без конденсата.

Монтаж и рекомендации по размещению:

Модуль предназначен для установки в шкафах управления и аппаратных, в сухих и чистых помещениях (степень защиты IP20). Крепление осуществляется на DIN-рейку 35 мм. При монтаже необходимо обеспечить свободный доступ к съемным клеммным колодкам для подключения проводов сечением 28-12 AWG (длина зачистки 7-8 мм). Рекомендуется соблюдать минимальные зазоры между модулями для вентиляции: не менее 20 мм сверху и снизу, 10 мм по бокам. При установке на пластрон убедитесь, что глубина монтажного пространства составляет не менее 46 мм. Важно! Нельзя подавать +24 В постоянного тока на любой аналоговый вход (AI), это приведет к выходу входа из строя. При подключении аналоговых сигналов необходимо придерживаться правил подключения общих точек: если все сигналы являются термосопротивлениями (PT1000, PT100, NTC10K) или унифицированными (4-20 мА, 0-10 В), то их можно подключать к любым общим точкам RGND или AGND; если присутствуют разные типы сигналов, то термосопротивления подключаются к общей точке RGND, а унифицированные сигналы — к общей точке AGND. Не рекомендуется смешивать термосопротивления и унифицированные сигналы в одной общей точке RGND или AGND.

Области применения:

Прибор востребован в системах автоматизации зданий (отопление, вентиляция, кондиционирование), в насосных станциях, на объектах водоподготовки, в малой промышленной автоматизации и в технологическом оборудовании. Благодаря универсальности входов и выходов модуль подходит для управления температурой, давлением, уровнем и расходом жидких и газообразных сред. Совместимость с контроллерами S172 и реле SR2 позволяет создавать компактные и экономичные системы управления без использования дорогостоящих коммуникационных модулей.

Комплект поставки:

В базовую комплектацию входят сам модуль SM172EAM0800, паспорт изделия с гарантийным талоном и руководство по эксплуатации (в электронном виде на компакт-диске или в виде файла для загрузки с сайта производителя). Гарантийный срок на оборудование составляет 2 года со дня ввода в эксплуатацию, но не позднее 6 месяцев с даты поставки (приобретения). Дополнительные аксессуары (кабели, переходники) заказываются отдельно.
