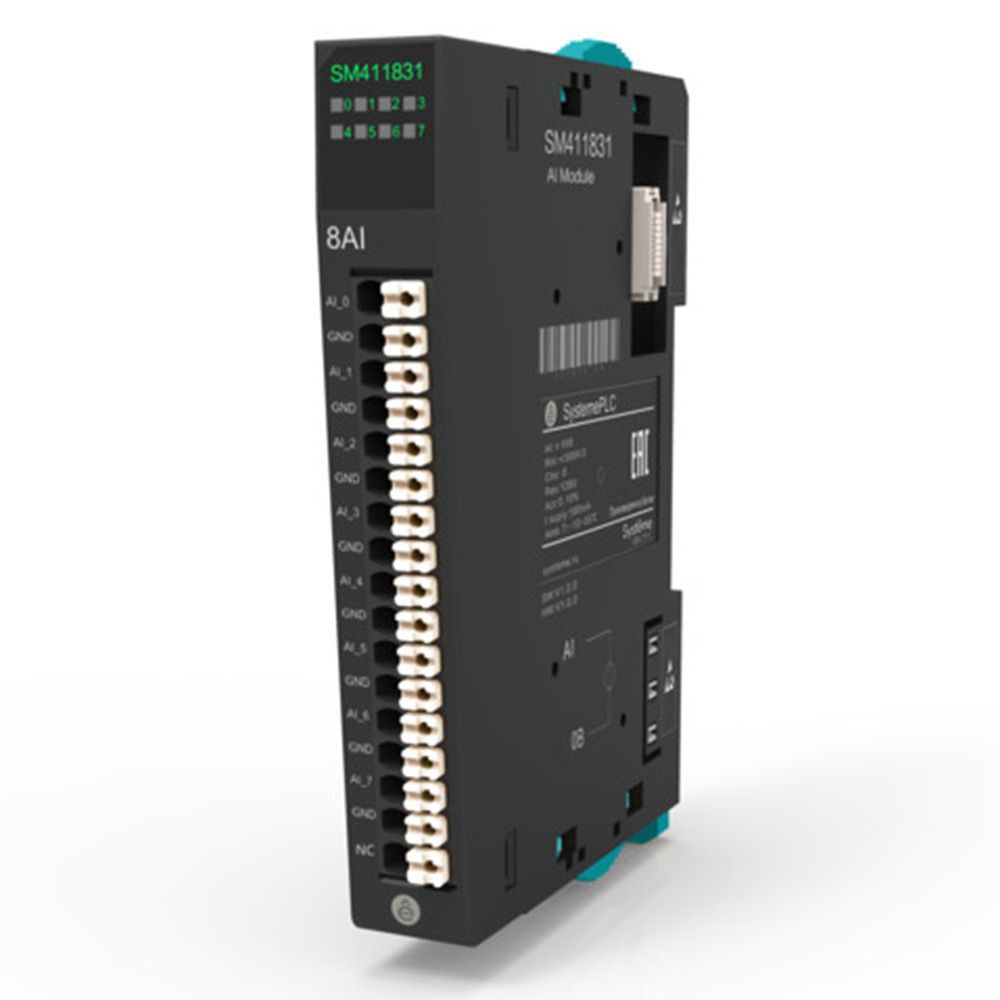

Аналоговый модуль ввода Systeme Electric SM411831 8 входов ±10 В 12 бит

Аналоговый модуль ввода Systeme Electric SM411831 (8-канальный, 12 бит, ±10 В) представляет собой многофункциональный измерительный прибор, предназначенный для преобразования сигналов напряжения от датчиков и измерительных преобразователей в цифровой код. Устройство входит в состав масштабируемой системы распределенного ввода/вывода SystemePLC IO200 и обеспечивает сбор, обработку и передачу данных управляющему контроллеру через коммуникационный модуль острова. Модуль применяется для построения автоматизированных систем контроля и управления технологическими процессами на промышленных предприятиях, в энергетике, на объектах водоподготовки и в других отраслях, где требуется непрерывный мониторинг параметров, представленных в виде аналогового напряжения.

Основные возможности и преимущества аналогового модуля ввода SM411831:

• Восемь независимых каналов: увеличенное количество входов позволяет подключать больше датчиков к одному модулю, что сокращает затраты на оборудование и монтаж при создании распределенных систем сбора данных;
• Широкий динамический диапазон: входной сигнал ±10 В обеспечивает совместимость с большинством промышленных датчиков давления, уровня, расхода и других первичных преобразователей;
• Достаточная точность преобразования: погрешность 0.10% и разрешение 12 бит гарантируют достоверность результатов для большинства задач регулирования и контроля качества;
• Фильтрация помех: четыре уровня цифровой фильтрации (0–3) позволяют адаптировать степень сглаживания под конкретные условия эксплуатации, эффективно подавляя высокочастотные наводки. По умолчанию установлен уровень 1;
• Гальваническая изоляция и защита: напряжение изоляции каналов 500 В переменного тока защищает измерительные цепи от пробоев и повышает помехозащищённость. Встроенная защита от превышения напряжения предохраняет входные цепи от повреждения при случайных скачках сигнала;
• Компактность и удобство установки: ширина корпуса 14 мм, крепление на DIN-рейку, безвинтовые быстрозажимные клеммники и съёмные колодки сокращают время пусконаладки и обслуживания;
• Интеграция в распределённые системы: модуль поддерживает работу в составе островов ввода/вывода до 32 устройств с обменом по шинам Profinet, EtherCAT, Modbus TCP, Ethernet IP, CANopen, Profibus DP или Modbus RTU.

Технические характеристики:

• Диапазон входного напряжения: ±10 В;
• Количество каналов: 8;
• Разрешение АЦП: 12 бит;
• Основная погрешность: 0.10%;
• Входное сопротивление: более 500 кОм;
• Настройка фильтрации: 4 уровня (0–3), по умолчанию – 1;
• Напряжение изоляции каналов: 500 В переменного тока;
• Защита от превышения напряжения: поддерживается;
• Потребляемый ток: 182 мА;
• Напряжение питания: 24 В постоянного тока (18–36 В);
• Рабочая температура: от -10 до +55 °C;
• Температура хранения: от -20 до +85 °C;
• Относительная влажность: 95% без конденсата;
• Степень защиты корпуса: IP20;
• Габаритные размеры (В×Г×Ш): 90×67×14 мм;
• Масса: не более 0.07 кг;
• Средний срок службы: 10 лет.

Монтаж и рекомендации по размещению:

Все модули серии SystemePLC IO200, включая SM411831, предназначены для установки только в шкафах управления и аппаратных, в сухой среде, так как имеют степень защиты IP20. В этих шкафах необходимо предусмотреть защиту от поражения электрическим током и распространения огня. Модули крепятся на DIN-рейки, соответствующие стандарту EN 60715 (35×7,5 мм или 35×15 мм). DIN-рейка должна быть отдельно заземлена. Если она установлена на заземленную оцинкованную монтажную панель, отдельное заземление направляющей не требуется. При установке или демонтаже модулей необходимо соблюдать минимальные монтажные зазоры для обеспечения вентиляции и доступа: не менее 20 мм сверху и снизу, а также 10 мм слева и справа от острова ввода/вывода.

Области применения:

Прибор востребован на предприятиях химической, нефтегазовой, пищевой и фармацевтической промышленности, в энергетике, металлургии и добыче полезных ископаемых, на очистных сооружениях и станциях водоподготовки, а также в машиностроении и технологическом оборудовании. Модуль используется для контроля параметров технологических сред, качества продукции и состояния оборудования в тех случаях, когда необходимо преобразовывать унифицированные сигналы напряжения в цифровой код. Благодаря гибкости коммуникационных интерфейсов устройство легко встраивается в существующие SCADA-системы, панели оператора и автоматизированные рабочие места диспетчеров, обеспечивая надёжный сбор данных для принятия управленческих решений.

Комплект поставки:

В базовую комплектацию входят сам модуль SM411831, паспорт изделия с гарантийным талоном и руководство по эксплуатации (в электронном виде на компакт-диске или в виде файла для загрузки с сайта производителя). Гарантийный срок на оборудование составляет 2 года с момента отгрузки со склада производителя. Дополнительные аксессуары и кабели заказываются отдельно.
