Устройство и схема блока питания: основные узлы и принцип работы

Блок питания преобразует параметры электрической энергии источника в параметры, необходимые нагрузке. В системах промышленной автоматизации такие устройства применяют для питания ПЛК, датчиков, реле, модулей ввода-вывода, панелей оператора и другого оборудования.

Единой принципиальной схемы блока питания не существует. Схемотехника зависит от типа источника, входных и выходных параметров, мощности, требований к гальванической развязке, стабилизации и защите. Поэтому для понимания работы промышленного блока питания удобнее рассматривать его функциональную структуру и назначение основных узлов, а не принципиальную схему конкретной модели.

Для чего нужен блок питания

Основная задача блока питания – преобразовать электрическую энергию источника и обеспечить нагрузку питанием с требуемыми параметрами в пределах характеристик самого блока.

В зависимости от конструкции устройство может выполнять несколько функций:

• преобразовывать электрическую энергию;
• формировать требуемое выходное напряжение;
• обеспечивать нагрузку необходимой мощностью в пределах характеристик источника;
• стабилизировать выходной параметр;
• обеспечивать электрическую изоляцию входа и выхода, если она предусмотрена схемой;
• выполнять защитные функции.

В системе автоматизации общую цепочку можно представить так:

сеть питания → блок питания → цепь постоянного тока → ПЛК / датчики / реле / другие потребители.

Наличие гальванической развязки, состав защит и другие функции определяются конструкцией конкретного источника питания.

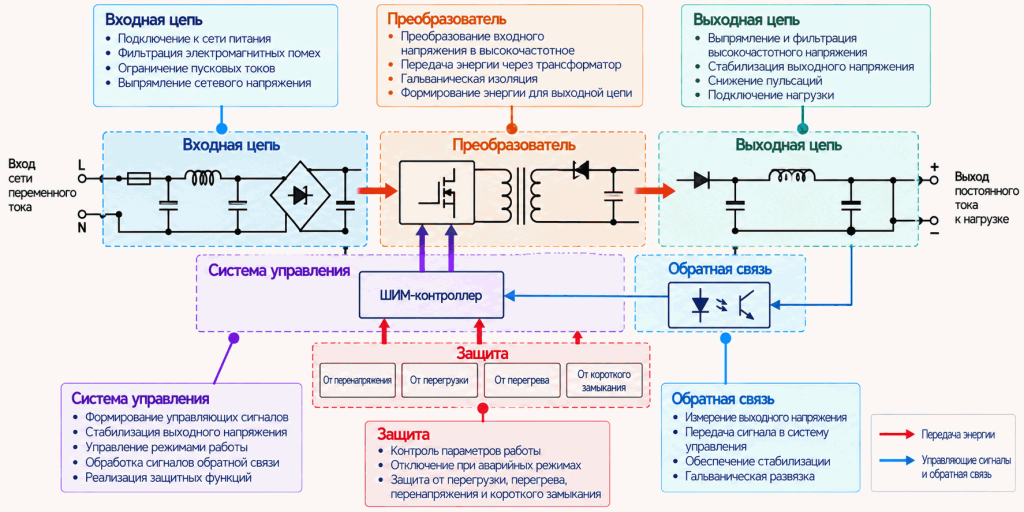

Из каких узлов состоит блок питания

Типовую функциональную структуру промышленного блока питания можно представить как сочетание входной цепи, силовой преобразовательной части, выходной цепи, системы управления и обратной связи. В зависимости от схемотехники в нее также входят выпрямительные, фильтрующие и защитные цепи.

Это функциональная модель, а не обязательный набор одинаковых каскадов для каждого блока. Например, состав входной части зависит от типа входного питания, а наличие отдельных стадий выпрямления, преобразования и гальванической развязки определяется архитектурой конкретного источника.

Входная цепь

Входная цепь соединяет блок питания с источником электрической энергии и передает ее в последующие узлы.

В зависимости от конструкции здесь могут находиться элементы входной защиты и подавления помех. Их состав определяется типом входа, мощностью устройства, требованиями по электромагнитной совместимости и другими параметрами.

Входную фильтрацию не следует путать с последующим преобразованием энергии: ее задача – воздействовать на помехи и обеспечить предусмотренные схемой условия работы входной части, а не сформировать конечное выходное питание.

Выпрямление и промежуточная цепь

Если архитектура блока предусматривает преобразование переменного входного напряжения в постоянное, используется стадия выпрямления. Выпрямитель преобразует переменное напряжение в напряжение одной полярности, а последующие фильтрующие и накопительные элементы формируют промежуточную цепь постоянного тока с параметрами, необходимыми для дальнейшего преобразования.

Выпрямление и фильтрация – разные процессы: первое изменяет форму и направление протекания тока в соответствующей части схемы, второе уменьшает нежелательные изменения и пульсации электрического параметра. Такая стадия характерна для многих AC/DC-источников, но не является обязательной частью любого блока питания.

Преобразователь

Силовой преобразователь изменяет параметры электрической энергии и управляет передачей энергии к последующим цепям.

В импульсном источнике силовые ключи работают в переключательном режиме, а управление их работой позволяет дозировать передачу энергии. В зависимости от топологии в силовой части могут решаться задачи изменения уровня напряжения и гальванической развязки. Конкретная архитектура определяется схемотехникой устройства.

Преобразование не следует отождествлять с выпрямлением, фильтрацией или стабилизацией. Это связанные, но разные функции, которые в конкретной схеме могут выполняться отдельными или функционально объединенными узлами.

Выходная цепь

Выходная часть обеспечивает окончательное формирование электрических параметров, с которыми энергия передается нагрузке.

В зависимости от архитектуры здесь могут выполняться вторичное выпрямление, если оно требуется, и фильтрация. Задача выходной цепи – получить предусмотренные конструкцией параметры питания и передать энергию подключенному оборудованию.

Поэтому выходная цепь также не имеет универсального состава: ее реализация зависит от типа преобразователя и требуемого выхода.

Цепь управления и обратной связи

Система управления определяет режим работы преобразовательной части. Обратная связь передает информацию о контролируемом выходном параметре и позволяет обнаружить его отклонение от заданного или требуемого уровня.

Общую причинно-следственную связь можно представить так:

изменение выходного параметра → обнаружение отклонения → изменение режима преобразователя → корректировка выходного параметра в пределах возможностей источника.

Например, при изменении нагрузки выходной параметр может стремиться отклониться от установленного значения. Система регулирования изменяет управление силовой частью так, чтобы компенсировать это отклонение, пока источник работает в предусмотренном диапазоне.

Конкретный контролируемый параметр, способ передачи обратной связи и алгоритм регулирования зависят от схемотехники блока питания. Поэтому эту функциональную логику нельзя воспринимать как описание одной универсальной схемы регулятора.

Защитные цепи

В конструкции промышленного источника могут предусматриваться защиты:

• от короткого замыкания;
• перегрузки;
• перенапряжения;
• перегрева.

При возникновении аварийного режима блок может ограничивать выходной параметр, отключать выход или переходить в другой предусмотренный режим. Состав защит, условия их срабатывания и алгоритм восстановления зависят от конкретной модели блока питания.

Состав функциональных узлов зависит от схемотехники и назначения конкретного источника питания.

Схема блока питания

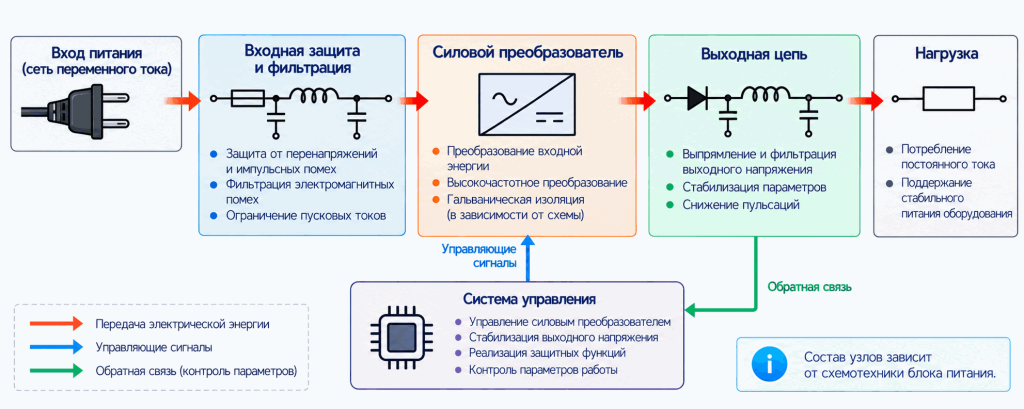

Функциональная схема блока питания показывает основные стадии преобразования энергии и связи между функциональными узлами. В отличие от принципиальной электрической схемы, она не показывает конкретные электронные компоненты и все их электрические соединения.

Для общего понимания промышленного источника структуру можно представить так:

Вход питания → входная цепь → силовое преобразование → выходная цепь → нагрузка

С силовой частью также связаны система управления и обратная связь. Система управления воздействует на преобразователь, а обратная связь передает информацию о контролируемом выходном параметре.

В конкретном AC/DC-источнике между этими функциональными блоками могут присутствовать выпрямитель, промежуточная цепь, дополнительные фильтры и другие каскады. У источника с другой архитектурой последовательность будет отличаться.

Поэтому функциональная схема объясняет принцип построения и направление передачи энергии, но не заменяет принципиальную схему конкретного промышленного блока питания.

Функциональная схема показывает путь преобразования энергии и связь силовой части с системой управления.

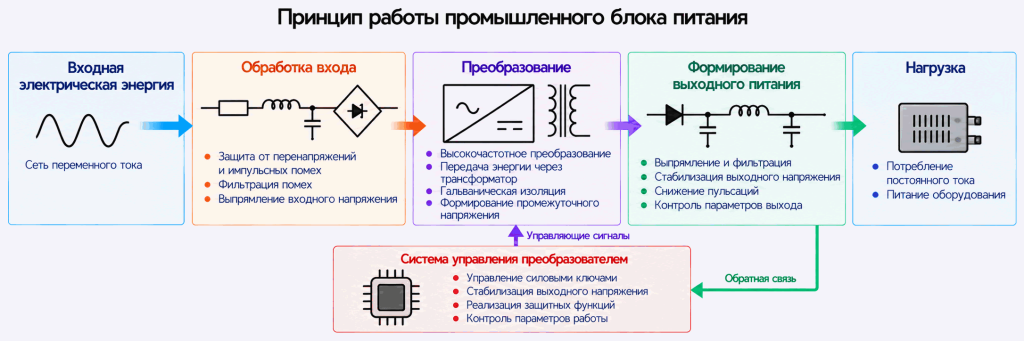

Принцип работы блока питания

Работу промышленного блока питания удобно рассматривать как последовательное преобразование и передачу электрической энергии:

1. На вход блока поступает электрическая энергия от источника.
2. Входная часть обеспечивает предусмотренные конструкцией функции защиты и обработки входа.
3. Энергия поступает в силовую преобразовательную часть.
4. Силовая часть преобразует ее параметры в соответствии с архитектурой источника.
5. Выходные цепи формируют питание, передаваемое нагрузке.
6. Система управления получает информацию о контролируемом параметре.
7. При его отклонении регулирование корректирует режим преобразования в пределах рабочих возможностей блока.

Для AC/DC-источника отдельными стадиями могут быть выпрямление входного переменного напряжения, формирование промежуточной цепи, импульсное преобразование и последующая обработка выходного сигнала. Однако эту последовательность нельзя автоматически переносить на источники с другой архитектурой.

Таким образом, блок питания не просто «понижает напряжение». Он преобразует входную электрическую энергию в форму и параметры, необходимые нагрузке, а предусмотренная конструкцией система регулирования поддерживает контролируемый выходной параметр в рабочих пределах.

Блок питания преобразует входную электрическую энергию и поддерживает контролируемые выходные параметры в пределах своих рабочих характеристик.

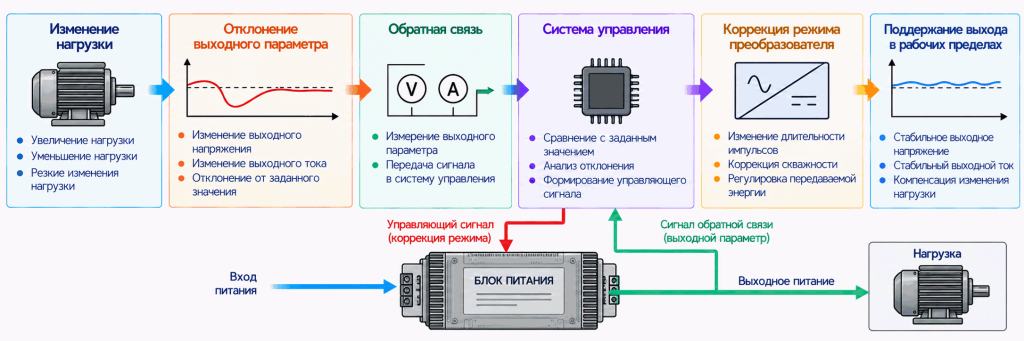

Что происходит при изменении нагрузки

Изменение нагрузки меняет условия работы источника. Если вследствие этого контролируемый выходной параметр отклоняется от требуемого уровня, обратная связь передает информацию системе управления, а она корректирует режим силовой части.

Общую причинно-следственную цепочку можно представить так:

изменение нагрузки → тенденция к изменению выходного параметра → обратная связь фиксирует отклонение → система управления корректирует работу преобразователя → выходной параметр поддерживается в допустимых пределах.

Важно, что обратная связь не устраняет любые изменения нагрузки сама по себе. Регулирование эффективно только в рабочей области источника. Если нагрузка превышает его возможности, блок может перейти в предусмотренный производителем режим ограничения или защиты.

Конкретная реакция зависит от схемотехники и настроек производителя, поэтому один алгоритм поведения при перегрузке нельзя считать универсальным.

Обратная связь позволяет системе управления корректировать работу преобразователя при изменении условий нагрузки.

Почему схемы блоков питания отличаются

Одной принципиальной схемы, подходящей для всех блоков питания, не существует. Архитектура источника зависит от:

• типа и параметров входного питания;
• требуемых выходных параметров;
• мощности;
• требований к КПД;
• необходимости гальванической развязки;
• условий эксплуатации;
• требований по электромагнитной совместимости;
• необходимого набора защит;
• требований к габаритам и монтажу.

Изменение любого из этих требований может потребовать другой структуры силовой или управляющей части. Например, необходимость гальванической развязки влияет на архитектуру передачи энергии, а требования к мощности, КПД и габаритам – на выбор способа преобразования.

Поэтому даже блоки питания сходного назначения могут иметь разную внутреннюю схемотехнику. Функциональная схема показывает общую логику работы, тогда как для анализа конкретного устройства требуется документация производителя.

Импульсные и трансформаторные блоки питания

Различия между импульсной и трансформаторной/линейной архитектурой проявляются прежде всего в способе преобразования энергии и построении силовой части.

Таблица показывает общие архитектурные тенденции, а не гарантированные свойства любого устройства. Конкретные масса, КПД, сложность и другие характеристики определяются реализацией.

Подробное устройство импульсных источников относится к отдельному материалу «Импульсный блок питания: устройство, схема и принцип работы».

Что можно понять по схеме блока питания

По функциональной схеме можно определить:

• направление преобразования энергии;
• назначение основных узлов;
• расположение силовой и управляющей частей;
• наличие обратной связи;
• общую логику формирования выходного питания;
• предусмотренные функциональные защиты, если они показаны.

По принципиальной электрической схеме можно анализировать уже конкретную реализацию: используемые компоненты, их соединения и электрические цепи.

При этом общей функциональной схемы недостаточно, чтобы определить номиналы компонентов, точные электрические режимы, параметры регулирования или алгоритмы защиты конкретного устройства. Для этого нужна техническая документация на конкретную модель.
