Установка датчиков газа: правила размещения и высота монтажа

Датчики газа устанавливают в местах, где возможно появление опасной концентрации контролируемого вещества. Для метана обычно выбирают верхнюю зону помещения, для пропан-бутана – нижнюю, а расположение сигнализатора угарного газа определяют по инструкции производителя и применимым требованиям. Универсальной высоты монтажа нет: на выбор точки влияют вентиляция, конструкция помещения и возможные источники утечки.

Общий порядок установки: определить контролируемый газ → изучить документацию → оценить источники утечки и вентиляцию → выбрать контрольную точку → установить прибор → проверить работоспособность.

Где устанавливать датчик газа

Датчик газа размещают в зоне, где при предполагаемой утечке контролируемое вещество может достичь концентрации, требующей обнаружения и формирования сигнала. При этом необходимо учитывать не только физические свойства газа, но и условия его распространения в конкретном помещении.

Следует различать датчик газа как чувствительный или измерительный элемент, сигнализатор загазованности как законченное устройство обнаружения и оповещения, а также промышленный газоанализатор, который может непрерывно измерять концентрацию и передавать данные в систему автоматизации. Требования к размещению зависят от назначения оборудования.

Для выбора места установки оценивают несколько факторов.

• Контролируемое вещество. Метан, пропан-бутан и угарный газ отличаются свойствами и характером распространения.
• Источники возможной утечки. Учитывают газопроводы, соединения, арматуру, горелочные устройства и другое оборудование, связанное с контролируемым веществом.
• Плотность газа относительно воздуха. Она помогает определить вероятное направление перемещения газа при отсутствии выраженных воздушных потоков.
• Вентиляция. Приточные и вытяжные потоки способны переносить газ, разбавлять его концентрацию или препятствовать попаданию к чувствительному элементу.
• Конструкция помещения. Перегородки, балки, подвесные потолки и технологическое оборудование могут изменять движение газовоздушной смеси.
• Температурные условия. Нагрев, охлаждение и температурные перепады влияют на движение воздуха и условия работы прибора.
• Доступность обслуживания. Место должно позволять выполнять предусмотренные проверки, очистку и замену оборудования.
• Проект и документация. Требования производителя и проектные решения определяют допустимые способы и условия размещения.

Неправильно выбранная контрольная точка может привести к запаздыванию обнаружения газа. Например, если воздушный поток уводит газовоздушную смесь от чувствительного элемента, концентрация в месте установки будет ниже, чем возле источника утечки.

Поэтому не следует автоматически размещать прибор непосредственно у приточного отверстия, вытяжной решетки или в застойной зоне. Такие места оценивают с учетом движения воздуха и возможного сценария утечки.

Для промышленных систем газового контроля расположение и количество контрольных точек определяют проектом на основе характеристик объекта и оценки риска. Одного датчика может быть недостаточно для контроля сложного помещения.

На какой высоте устанавливают датчики газа

Высота установки датчика газа зависит от плотности контролируемого вещества, условий помещения и назначения прибора. Для некоторых газов можно выделить предпочтительную зону размещения, однако конкретную отметку выбирают по документации и проекту.

Различия связаны с плотностью газов относительно окружающего воздуха. Но после утечки газ не обязательно движется строго вверх или вниз. На его распределение влияют скорость выхода, температура, конвекция, работа вентиляции и геометрия помещения.

Например, метан обычно поднимается, однако интенсивный воздушный поток может переносить его в сторону. Пропан-бутановая смесь способна накапливаться в приямках и углублениях, но ее распространение также зависит от условий объекта.

Для угарного газа выбор высоты особенно важно связывать с назначением помещения и требованиями конкретного сигнализатора. Плотность CO близка к плотности воздуха, поэтому утверждения о его обязательном накоплении у пола или потолка некорректны.

Таблица показывает общие принципы, а не обязательные монтажные расстояния. Она не заменяет проект, нормативные требования и инструкцию прибора.

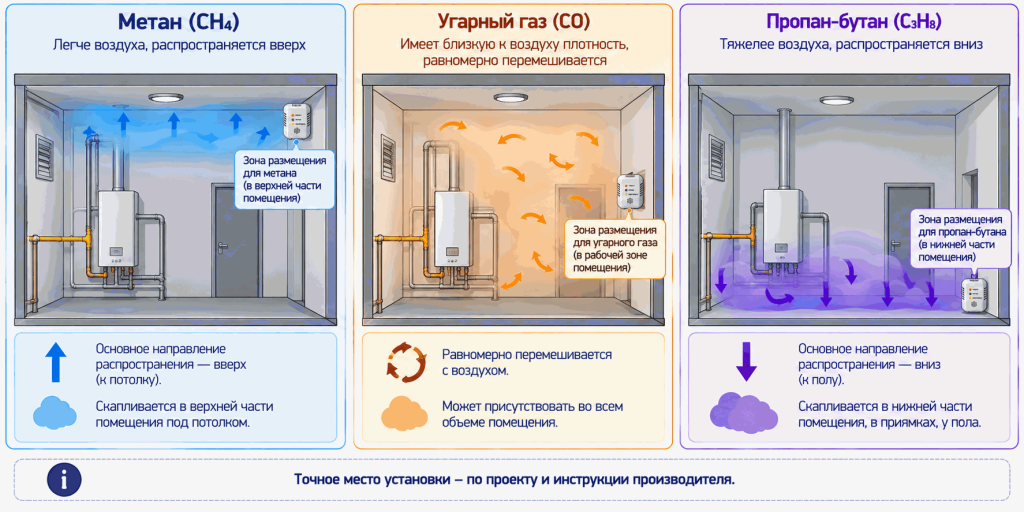

Зона размещения датчика зависит от свойств контролируемого газа, движения воздуха и требований к конкретному прибору.

Где устанавливать датчик метана

Метан – основной компонент природного газа. Он легче воздуха, поэтому при утечке в относительно спокойной среде газовоздушная смесь обычно перемещается вверх. По этой причине сигнализаторы метана часто устанавливают в верхней части помещения.

Однако размещение под потолком само по себе не гарантирует своевременного обнаружения утечки.

Потолочные балки, выступы и другие конструкции могут ограничивать движение газа и создавать отдельные зоны его накопления. При наличии подвесного потолка необходимо учитывать, в каком пространстве вероятно распространение смеси и какие зоны требуется контролировать.

Работа вентиляции также влияет на концентрацию газа возле датчика. Например, приточный поток может отклонять газовоздушную смесь от предполагаемой точки установки, а вытяжка – изменять направление ее движения.

Не менее важно учитывать расположение газоиспользующего оборудования и возможных источников утечки.

В котельной или техническом помещении размещение сигнализаторов метана определяется проектом системы контроля загазованности. При выборе контрольных точек учитывают газовое оборудование, трубопроводы, вентиляцию и конструктивные особенности помещения.

В помещении с газовым оборудованием ориентируются на инструкцию конкретного сигнализатора и применимые требования. Наличие газового прибора не означает, что датчик можно закрепить в произвольной точке верхней зоны.

На промышленном объекте учитывают технологический процесс, вероятные сценарии утечки, геометрию пространства и расположение оборудования. В зависимости от результатов оценки риска может потребоваться несколько контрольных точек.

Таким образом, высоту установки датчика метана выбирают с учетом его способности своевременно обнаруживать газ в предполагаемых условиях утечки, а не только по расстоянию до потолка.

Где устанавливать датчик угарного газа

Датчик угарного газа устанавливают в соответствии с инструкцией конкретной модели и требованиями, действующими для данного помещения. Универсальная высота монтажа CO-сигнализатора отсутствует.

Угарный газ образуется при неполном сгорании топлива. Его источниками могут быть котлы, водонагреватели, печи, камины, двигатели внутреннего сгорания и другое топливосжигающее оборудование.

CO не имеет цвета и запаха, поэтому человек не может надежно определить его присутствие по органам чувств.

В отличие от метана, угарный газ имеет плотность, близкую к плотности воздуха. Его распределение определяется перемешиванием воздушных масс, конвекцией и условиями образования продуктов сгорания.

Поэтому правила установки сигнализаторов метана нельзя автоматически переносить на CO.

В помещениях с топливосжигающим оборудованием место установки выбирают с учетом расположения возможных источников CO, особенностей вентиляции и требований изготовителя. Отдельные модели предусматривают определенные ограничения по расстоянию до оборудования и монтажной поверхности.

В котельных и технических помещениях расположение датчиков определяется назначением системы газового контроля, проектными решениями и требованиями к используемому оборудованию.

В помещениях, где возможно поступление продуктов неполного сгорания, учитывают пути распространения воздуха между зонами и назначение сигнализатора. Для бытовых устройств дополнительно важна защита людей в помещениях, где они находятся или спят: конкретные требования к количеству и размещению сигнализаторов зависят от применимых правил и инструкции изготовителя.

Необходимо различать бытовые CO-сигнализаторы и промышленные газоанализаторы. Бытовой прибор предназначен прежде всего для предупреждения людей об опасности, тогда как промышленный газоанализатор может входить в систему непрерывного контроля, сигнализации и автоматической защиты.

У этих устройств могут отличаться алгоритмы тревоги, требования к размещению и условия эксплуатации. Поэтому конкретную высоту и ориентацию прибора нельзя выбирать только по общим рекомендациям.

Правила размещения датчиков загазованности

При выборе контрольной точки необходимо обеспечить не только обнаружение газа, но и возможность безопасной эксплуатации и обслуживания прибора.

Доступность обслуживания. Датчик располагают так, чтобы специалисты могли выполнять предусмотренные проверки, техническое обслуживание и замену. Труднодоступное место увеличивает сложность работ и может привести к нарушению периодичности обслуживания.

Условия эксплуатации. Температура, влажность, запыленность и воздействие окружающей среды должны соответствовать характеристикам прибора. Превышение допустимых значений может ухудшать измерение или приводить к неисправностям.

Вентиляция. Необходимо учитывать расположение приточных и вытяжных устройств, а также направление воздушных потоков. Датчик не должен находиться в зоне, где движение воздуха препятствует обнаружению газа при рассматриваемом сценарии утечки.

Препятствия. Перегородки, балки, технологические установки и другие конструкции могут изменять распространение газа. Если помещение разделено на участки с ограниченным воздухообменом, одной контрольной точки может оказаться недостаточно.

Внешние воздействия. Прибор защищают от механических повреждений, загрязнения и воздействия веществ, способных влиять на измерение. Ограничения зависят от технологии чувствительного элемента и конструкции устройства.

Специальные требования. Для промышленных систем и взрывоопасных зон учитывают необходимое исполнение оборудования, классификацию зоны, проектные решения и применимые нормативные документы. Прибор, предназначенный для обычных условий, нельзя устанавливать во взрывоопасной зоне без подтверждения соответствия требованиям к применяемому оборудованию.

Нельзя считать, что соблюдение высоты монтажа автоматически означает правильную установку. Если датчик находится вне вероятного пути распространения газа, эффективность контроля может быть недостаточной даже при формальном соответствии выбранной отметки общим рекомендациям.

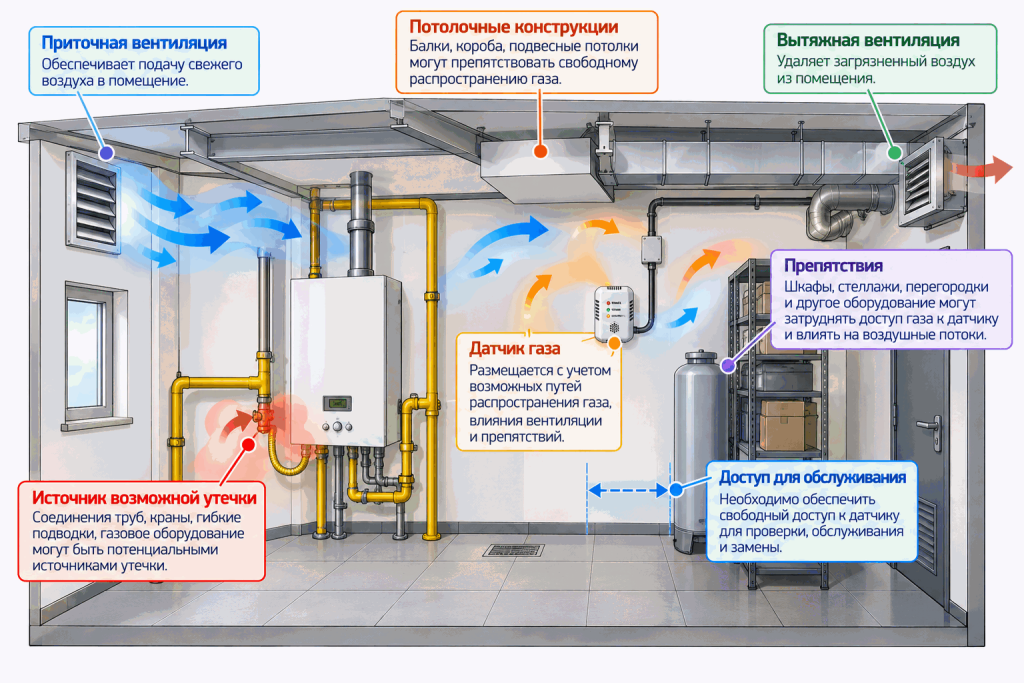

При выборе места монтажа учитывают возможные источники утечки, воздушные потоки, конструкцию помещения и доступность обслуживания.

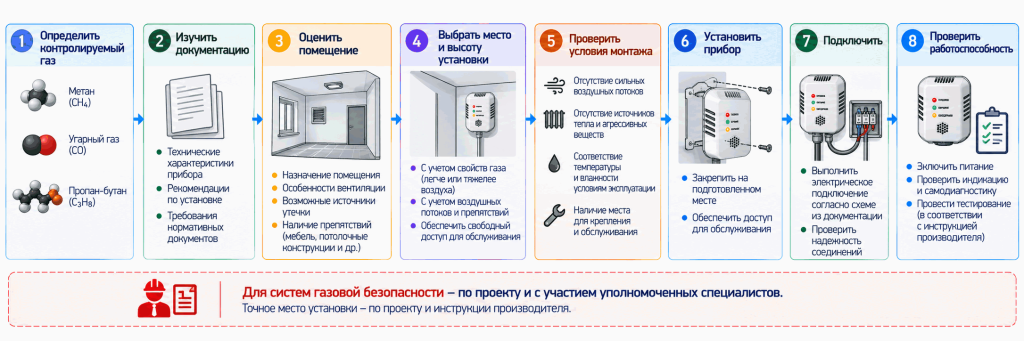

Пошаговая установка датчика газа

Монтаж выполняют в соответствии с документацией производителя, проектом и применимыми требованиями. Для систем, связанных с газовой безопасностью, установку и ввод в эксплуатацию проводят уполномоченные специалисты.

Шаг 1. Определить назначение датчика

Установить, какой газ должен контролироваться, какой тип прибора используется и для каких условий эксплуатации он предназначен. Датчик метана нельзя автоматически считать заменой CO-сигнализатора.

Шаг 2. Изучить документацию

Проверить требования к размещению, допустимую температуру и влажность, ориентацию прибора, способы крепления и ограничения производителя.

Шаг 3. Выбрать место установки

Оценить возможные источники утечки, направление воздушных потоков, конструкцию помещения и доступность обслуживания. Для проектной системы использовать предусмотренную проектом контрольную точку.

Шаг 4. Проверить условия монтажа

Убедиться, что место соответствует требованиям к защите корпуса, механическому креплению, температуре и влажности. При необходимости предусмотреть защиту от внешних воздействий, разрешенную изготовителем. Защитные приспособления не должны перекрывать доступ контролируемого газа к чувствительному элементу.

Шаг 5. Установить прибор

Закрепить датчик согласно монтажной инструкции. Соблюдать требования к положению корпуса и чувствительного элемента, если они установлены производителем.

Шаг 6. Подключить питание и внешние цепи

Выполнить электрическое подключение по схеме конкретной модели. Работы проводят с соблюдением электробезопасности и установленного порядка допуска. Если сигнализатор взаимодействует с клапаном, контроллером или системой оповещения, необходимо учитывать требования к этим соединениям.

Шаг 7. Провести ввод в эксплуатацию

Проверить питание, индикацию, результаты самодиагностики и предусмотренные изготовителем процедуры контроля работоспособности. Для интегрированных систем также проверяют передачу сигналов и предусмотренные реакции внешнего оборудования, включая аварийное оповещение и отключение подачи газа, если такие функции предусмотрены проектом.

Установка датчика газа включает выбор контрольной точки, проверку условий эксплуатации, монтаж и предусмотренные производителем проверки.

Типичные ошибки при установке датчиков газа

Ошибки размещения могут привести к задержке обнаружения опасной концентрации, некорректной работе прибора или затруднениям при обслуживании.

Например, установка датчика в месте интенсивного притока воздуха может снижать концентрацию контролируемого вещества возле чувствительного элемента. В результате прибор сработает позже, чем требуется для рассматриваемого сценария утечки.

Другая распространенная ошибка – выбор места только по высоте без учета препятствий и оборудования. В сложных помещениях это может оставлять отдельные зоны без эффективного контроля.

Если датчики входят в проектную систему газовой безопасности, самостоятельно переносить их нельзя. Изменение расположения требует оценки влияния на обнаружение газа и согласования в установленном порядке.

Проверка датчика газа после установки

После монтажа необходимо убедиться, что датчик установлен правильно и выполняет предусмотренные функции.

Проверяют:

• соответствие места установки проекту и документации производителя;
• правильность крепления и ориентации корпуса;
• наличие и параметры питания;
• состояние индикации и результаты самодиагностики;
• взаимодействие с внешней сигнализацией, контроллером или исполнительными устройствами, если они предусмотрены;
• результаты функциональных проверок по методике изготовителя;
• необходимость первичной настройки, калибровки или других процедур перед эксплуатацией.

Кнопка TEST не всегда проверяет способность чувствительного элемента обнаруживать газ при заданной концентрации. В зависимости от модели она может контролировать только звуковую сигнализацию, индикацию и отдельные электронные функции.

Проверять прибор зажигалкой, открытым пламенем, выпуском бытового газа или выхлопными газами нельзя. Для контроля измерительных характеристик применяют предусмотренные производителем методы, испытательные газовые смеси и специализированное оборудование, если они требуются для конкретного прибора. Такие процедуры выполняет подготовленный персонал.

После завершения проверок результаты ввода в эксплуатацию оформляют в порядке, установленном для конкретного объекта и системы.

При выборе оборудования необходимо учитывать не только контролируемый газ, но и условия монтажа, исполнение прибора и совместимость с системой автоматизации. Соответствующие устройства представлены в каталоге датчиков газа.
