Ультразвуковой датчик: принцип работы и измерение расстояния

Ультразвуковой датчик – устройство для бесконтактного обнаружения объектов и измерения расстояния с помощью акустических колебаний выше диапазона слышимости человека. В распространенных промышленных импульсных моделях датчик излучает ультразвуковой сигнал, принимает его отражение от поверхности и определяет расстояние по времени прохождения сигнала.

На этом принципе основаны обнаружение объекта в заданной зоне, измерение расстояния до поверхности и контроль уровня жидкости или сыпучего материала. Хотя физический принцип общий, требования к диапазону, выходам и обработке сигнала различаются.

Что такое ультразвуковой датчик и из чего он состоит

Промышленный ультразвуковой датчик преобразует электрические сигналы в акустические колебания и обрабатывает принятый сигнал для определения расстояния или состояния обнаружения. В типовую конструкцию входят:

• Ультразвуковой преобразователь – излучает и/или принимает акустические колебания; часто используется пьезоэлектрический элемент.
• Генератор возбуждения – формирует электрический сигнал для излучения.
• Приемный тракт – усиливает и обрабатывает отраженный сигнал.
• Электронный блок обработки – определяет время прохождения, рассчитывает расстояние или сравнивает результат с порогом.
• Выходной интерфейс – передает измеренное значение либо сигнал обнаружения.
• Корпус и акустическая поверхность – обеспечивают монтаж и защиту компонентов.

В одних конструкциях один преобразователь поочередно излучает и принимает сигнал, в других эти функции разделены. Конкретный состав узлов зависит от модели.

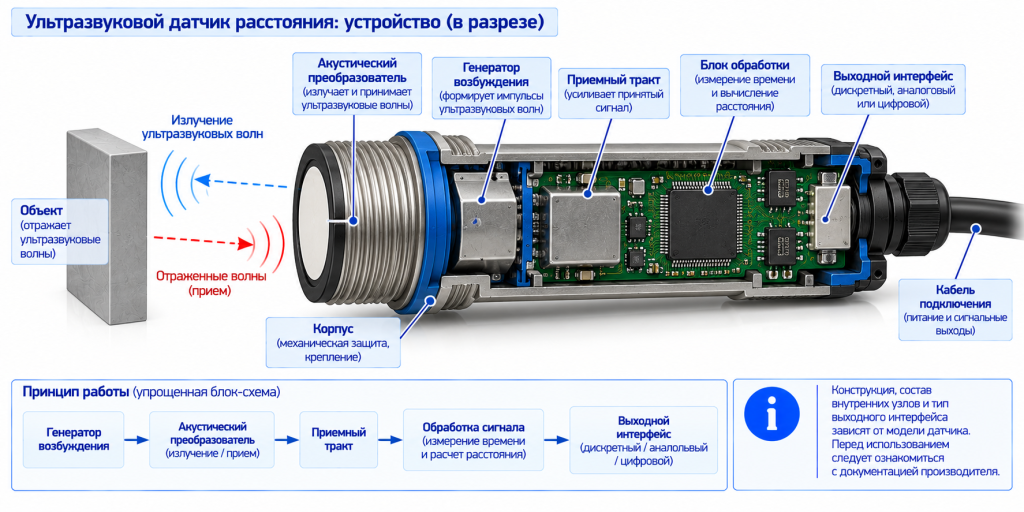

Ультразвуковой датчик формирует акустический импульс, принимает отраженный сигнал и обрабатывает его для определения расстояния или наличия объекта.

Принцип работы ультразвукового датчика

Принцип работы распространенного импульсного датчика основан на измерении времени прохождения акустического сигнала до объекта и обратно. Метод называется Time of Flight (ToF), или методом времени пролета.

1. Электроника формирует сигнал возбуждения.
2. Преобразователь излучает ультразвуковой импульс.
3. Волна распространяется в контролируемой среде.
4. Часть энергии отражается от поверхности объекта.
5. Отраженный сигнал поступает в приемный тракт.
6. Электроника определяет время между излучением и приемом.
7. По времени и принятой скорости звука рассчитывается расстояние.
8. Результат передается через измерительный выход либо сравнивается с заданным порогом обнаружения.

Например, на конвейере устройство может изменить состояние дискретного выхода, когда коробка оказывается в заданной зоне. Измерительная модель передает числовое значение расстояния через аналоговый или цифровой интерфейс. Алгоритм ToF по отражению не универсален для всех ультразвуковых устройств: применяются и методы с прохождением сигнала между отдельными преобразователями.

Почему ультразвуковой датчик обнаруживает разные материалы

Ультразвуковой датчик реагирует на акустическое отражение, а не на цвет поверхности или ее электрическую проводимость. Металл, пластик, стекло и другие материалы могут отражать звук, но надежность обнаружения зависит от условий.

• Размер поверхности: малый объект может отражать недостаточно энергии.
• Ориентация: наклонная поверхность направляет отражение в сторону от приемника.
• Форма и шероховатость: сложная геометрия рассеивает сигнал.
• Акустические свойства: мягкие и пористые материалы способны поглощать значительную часть энергии.

Следовательно, способность обнаруживать объекты разных цветов не означает одинаковую надежность для любых материалов и геометрий.

Измерение расстояния ультразвуковым датчиком

Для импульсного измерения по отраженному сигналу расстояние определяется формулой:

L = v × t / 2

где L – расстояние до отражающей поверхности (м), v – скорость звука в среде (м/с), t – время от излучения до приема отражения (с). Деление на два необходимо потому, что сигнал проходит путь до поверхности и обратно.

Скорость звука зависит от среды и ее состояния. В воздухе существенное влияние оказывает температура; при определенных условиях важен также состав газа. Использование скорости, не соответствующей фактической среде, приводит к систематической ошибке измерения.

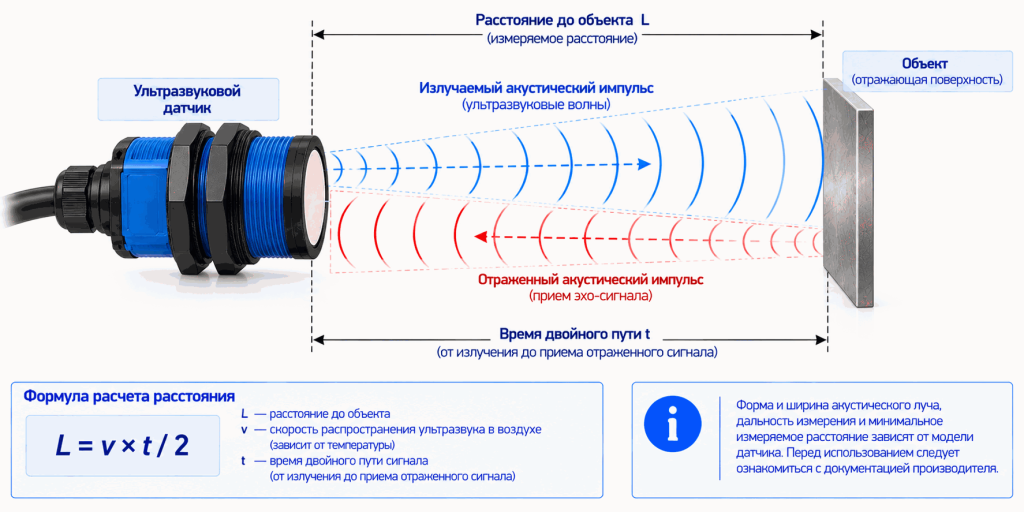

Расстояние до объекта рассчитывается по времени распространения ультразвукового импульса до поверхности и обратно.

Пример расчета расстояния

Если время прохождения сигнала туда и обратно составляет 6 мс (0,006 с), а для условий примера принята скорость звука 343 м/с, то:

L = 343 × 0,006 / 2 ≈ 1,03 м.

Это иллюстрация расчета, а не универсальная скорость звука или паспортная точность конкретного датчика.

Что влияет на точность измерения расстояния

• Скорость звука и температура среды: изменение скорости приводит к изменению расчетного расстояния.
• Форма, размер и ориентация объекта: определяют, какая часть отражения достигает приемника.
• Качество отраженного сигнала: влияет на определение момента приема.
• Рабочий диапазон: за его пределами характеристики измерения не гарантируются.

Точность характеризует близость результата к действительному значению, разрешение – минимальное различимое изменение, повторяемость – разброс при одинаковых условиях. Высокое разрешение само по себе не означает высокую точность.

Датчик наличия объекта и датчик расстояния: в чем разница

Датчик наличия обычно сравнивает измеренное расстояние с порогом и выдает дискретный сигнал. Измерительный датчик передает числовое значение. Некоторые модели совмещают оба режима и имеют программируемые дискретные выходы. Не каждый ультразвуковой датчик предоставляет числовое значение расстояния.

Принцип работы ультразвукового датчика уровня

Бесконтактный ультразвуковой уровнемер устанавливается над средой и измеряет расстояние до ее поверхности. Он излучает импульс, принимает отражение и вычисляет расстояние, после чего уровень определяется относительно выбранной нулевой отметки.

Для вертикальной установки с известной геометрией:

H = H₀ − L

где H – уровень относительно нулевой отметки, H₀ – расстояние от акустической поверхности датчика до этой отметки, L – измеренное расстояние до поверхности.

При повышении уровня L уменьшается, поэтому H возрастает. Для вычисления объема дополнительно нужна геометрия емкости.

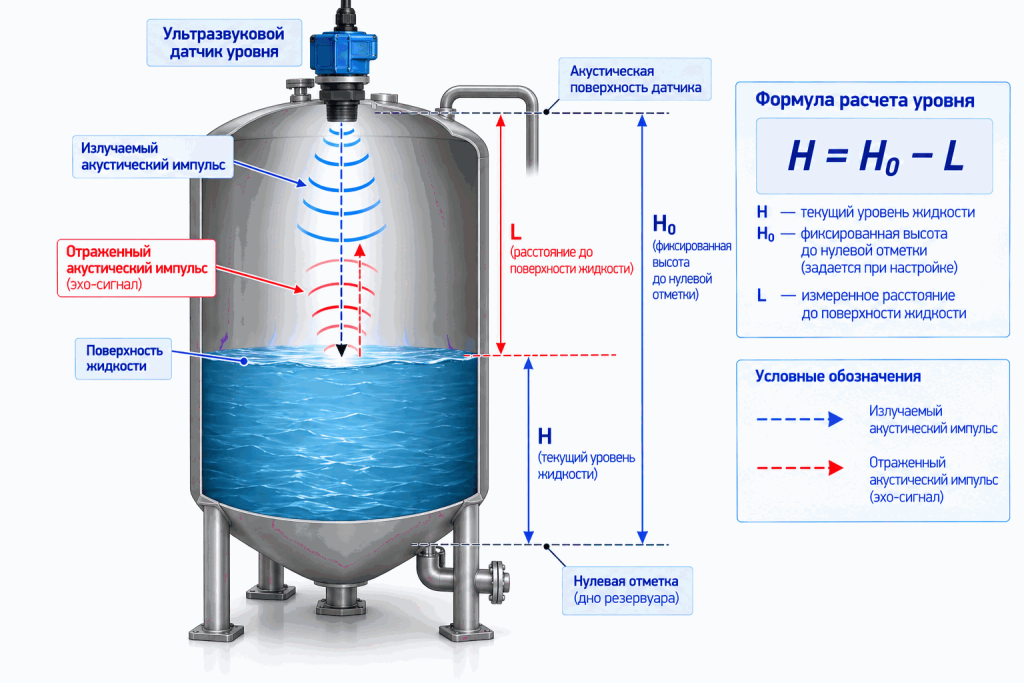

Ультразвуковой уровнемер определяет расстояние до поверхности жидкости, по которому рассчитывается уровень относительно заданной отметки.

Измерение уровня жидкости

Ультразвуковые датчики используют в резервуарах и технологических емкостях, когда важно измерять уровень без погружения чувствительного элемента. Но пена способна поглощать или рассеивать звук, пар и неоднородная газовая среда – менять условия его распространения, а внутренние конструкции – создавать ложные отражения. При таких условиях применимость модели проверяют по документации.

Измерение уровня сыпучих материалов

В бункерах и силосах измеряют расстояние до поверхности гранул, порошков и других материалов. Угол откоса, неровности насыпи, пыль и расположение датчика влияют на отраженный сигнал. Полученное расстояние относится к поверхности, формирующей зарегистрированное отражение, и не обязательно описывает средний уровень во всем объеме. Это важно при оценке запасов. Бесконтактные уровнемеры не следует смешивать с погружными ультразвуковыми устройствами.

Основные характеристики ультразвуковых датчиков

Мертвая зона – область непосредственно перед датчиком, где измерение не гарантируется. Она может быть связана с длительностью излучения, затуханием колебаний преобразователя и восстановлением приемного тракта: близкое отражение возвращается слишком рано. Мертвая зона и минимальное расстояние измерения могут определяться в документации по-разному, поэтому нужно ориентироваться на паспортные определения конкретной модели.

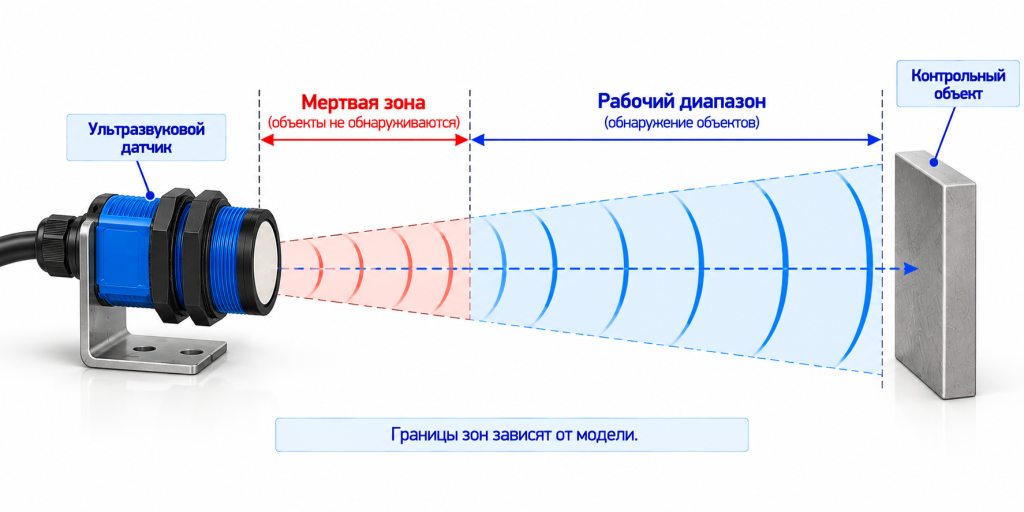

Вблизи ультразвукового датчика существует мертвая зона, а измерение расстояния выполняется в пределах рабочего диапазона, указанного производителем.

Применение ультразвуковых датчиков в промышленности

На конвейере метод полезен при контроле объектов разных цветов, если их размер и ориентация обеспечивают отражение. В емкостях он позволяет избежать погружения чувствительного элемента, а в складской автоматизации – получать данные о положении груза. Для быстрых процессов дополнительно проверяют время отклика.

Преимущества и ограничения ультразвуковых датчиков

Отсутствие механического контакта исключает необходимость касания контролируемого объекта, но для надежного результата ультразвук должен пройти до поверхности и вернуться к приемнику. Поэтому технология не является универсальной заменой оптических, индуктивных и емкостных датчиков: решение определяется свойствами объекта и условиями применения.

Что учитывать при выборе ультразвукового датчика

1. Определить задачу: наличие объекта, измерение расстояния или уровня.
2. Уточнить материал, размеры, форму и ориентацию поверхности.
3. Определить минимальное и максимальное расстояния.
4. Проверить мертвую зону по документации.
5. Оценить температуру, состав среды, пыль, пар и возможные отражения.
6. Сопоставить требования к точности, разрешению, повторяемости и времени отклика.
7. Проверить выходной сигнал и совместимость с системой управления.
8. Выбрать модель по документации производителя с учетом условий установки.

Для уровнемеров дополнительно учитывают высоту резервуара, геометрию и характер поверхности материала. Выбрать ультразвуковой датчик можно в нашем каталоге.
