Схема подключения ПЛК: входы, выходы и примеры подключения

ПЛК подключают к источнику питания, входные устройства – к совместимым дискретным или аналоговым входам, а исполнительные цепи – к соответствующим выходам контроллера. При необходимости между выходом ПЛК и нагрузкой используют промежуточное реле, контактор или другое согласующее устройство.

Общий принцип выглядит так:

датчики / кнопки → входы ПЛК → программа → выходы ПЛК → исполнительные устройства.

Универсальной схемы подключения программируемого логистического контроллера нет. Назначение клемм, параметры питания, допустимые напряжения и токи, схемы входов и выходов определяются документацией конкретного контроллера, модулей и подключаемого оборудования.

Что проверить перед подключением ПЛК

Перед монтажом необходимо изучить документацию ПЛК и подключаемых устройств. Совпадения назначения разъемов или внешнего вида клемм недостаточно для подтверждения электрической совместимости.

Необходимо определить:

• параметры питания ПЛК и модулей;
• назначение клемм;
• типы дискретных и аналоговых входов и выходов;
• допустимые напряжения и токи;
• характеристики выходов датчиков;
• характеристики исполнительных устройств;
• требования к общим проводникам и опорным потенциалам;
• необходимость промежуточных реле, контакторов или других согласующих устройств.

Для аналоговых цепей дополнительно проверяют тип и диапазон сигнала, схему подключения датчика и требования производителя к кабелю, прокладке и экранированию.

Подключение выполняют при снятом напряжении, если документацией конкретного оборудования прямо не предусмотрена иная процедура. Перед работами необходимо исключить непреднамеренную подачу питания и запуск подключенного оборудования.

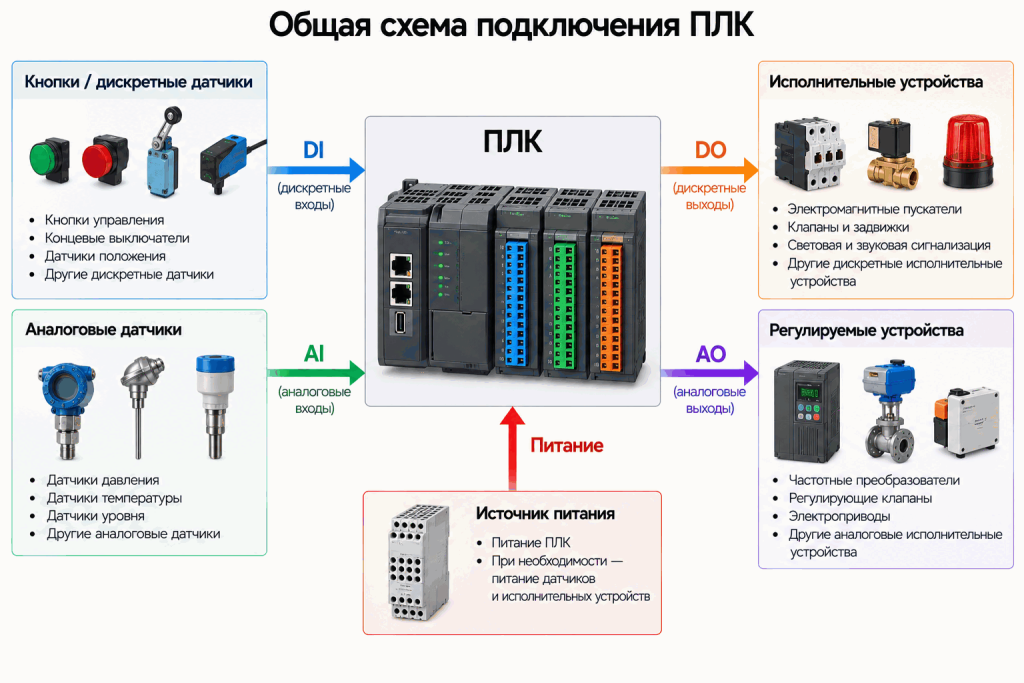

Общая схема подключения ПЛК

Функционально подключение можно представить следующим образом:

Источник питания → ПЛК

Кнопки / датчики → DI / AI → ПЛК → DO / AO → исполнительные устройства

Основные обозначения:

DI и AI принимают входные сигналы, а DO и AO используются для формирования управляющих воздействий. Конкретный ПЛК может иметь не все перечисленные типы каналов – часть ввода-вывода может быть реализована отдельными модулями.

При чтении электрической схемы важно учитывать не только обозначение DI, DO, AI или AO, но и электрическое исполнение конкретного канала. Одинаковое функциональное назначение не означает одинаковую схему подключения у разных контроллеров.

Общий принцип подключения ПЛК: кнопки и дискретные датчики подключаются к дискретным входам DI, аналоговые датчики – к входам AI. Через выходы DO контроллер управляет дискретными исполнительными устройствами, через AO – регулируемыми устройствами; питание ПЛК подается от отдельного источника в соответствии с документацией производителя.

Как подключить питание к ПЛК

Питание подключают только к предназначенным для этого клеммам или разъемам и с параметрами, указанными производителем.

Общий порядок:

1. Определить параметры питания по документации.
2. Найти предназначенные для питания клеммы.
3. Проверить полярность, если она имеет значение.
4. Выполнить предусмотренное производителем защитное подключение.
5. Проверить монтаж перед подачей питания.

Нельзя выбирать напряжение питания только по типу оборудования или внешнему виду контроллера. Даже устройства одной категории могут иметь разные варианты исполнения.

Питание самого ПЛК и питание полевых цепей также могут быть организованы раздельно. Например, датчики, модули ввода-вывода и выходные нагрузки могут получать питание от отдельных цепей. Поэтому наличие питания на процессорном модуле еще не означает, что полевые устройства и все каналы ввода-вывода готовы к работе.

Если производитель предусматривает защитное заземление или другие меры электрической защиты, их выполняют согласно документации и проекту электроустановки. Универсально переносить схему питания и защитных соединений одного ПЛК на другой нельзя.

Как подключить дискретный вход ПЛК

Дискретный вход DI используют для получения сигналов от кнопок, концевых выключателей, дискретных датчиков и других устройств с совместимым выходным сигналом.

Типовой принцип:

кнопка / концевой выключатель / дискретный датчик → DI ПЛК.

Перед подключением проверяют:

• электрический тип дискретного входа;
• допустимые параметры входной цепи;
• тип выхода датчика;
• питание датчика;
• подключение общего проводника или общей точки входной группы.

Для электронных датчиков также необходимо учитывать совместимость PNP/NPN с входной схемой ПЛК. В упрощенном виде PNP- и NPN-исполнение различается направлением коммутации относительно цепи питания, но конкретное подключение определяется схемами входа контроллера и выхода датчика.

Поэтому недостаточно выбрать датчик только по обозначению PNP или NPN. Необходимо проверить, как построен вход ПЛК, где находится общий вывод группы и какую схему соединения предусматривают производители обоих устройств.

Универсальной схемы подключения PNP- или NPN-датчика ко всем ПЛК нет.

Место под схему

Описание: общий принцип подключения дискретных и аналоговых входных устройств к ПЛК.

Промпт: Техническая схема «Подключение входов ПЛК». Показать отдельные функциональные цепочки: «Кнопка → DI», «Дискретный датчик → DI», «Аналоговый датчик → AI». Белый фон, русские подписи, без нумерации клемм, универсальной схемы PNP/NPN и конкретных электрических значений.

Как подключить аналоговый датчик к ПЛК

Аналоговый датчик подключают к AI только при совместимости типа и диапазона его выходного сигнала с аналоговым входом контроллера или модуля.

Общий принцип:

измеряемая величина → датчик / преобразователь → аналоговый сигнал → AI ПЛК.

Перед монтажом необходимо проверить:

• тип выходного сигнала датчика;
• диапазон сигнала;
• поддерживает ли AI этот тип и диапазон;
• питание датчика;
• полярность подключения, если она имеет значение;
• рекомендованную схему соединения;
• требования к общему потенциалу;
• требования к кабелю, прокладке и экранированию.

Наличие на ПЛК обозначения AI еще не означает совместимость с любым аналоговым датчиком. Аналоговые входы могут поддерживать разные виды сигналов, диапазоны и схемы включения. Отличаться может и способ подключения самого датчика – например, в зависимости от его электрического исполнения.

Особое внимание уделяют общим проводникам, прокладке сигнальных цепей рядом с источниками помех и подключению экрана. Ошибки в этих цепях могут приводить не только к отсутствию показаний, но и к нестабильным или искаженным измерениям.

Способ подключения экрана также нельзя задавать универсально: его определяют по требованиям производителя оборудования и принятой системе заземления.

Как подключить выход ПЛК

Выход ПЛК формирует управляющий сигнал в соответствии с программой контроллера. Нагрузку подключают только после проверки типа выхода и его электрических характеристик.

Общий принцип:

программа ПЛК → выход → исполнительная цепь.

Для дискретного выхода:

DO → исполнительное устройство

или

DO → промежуточное реле / контактор → нагрузка.

Перед подключением необходимо проверить электрическое исполнение DO, допустимые напряжение и ток, характер нагрузки и требования производителя к коммутации. Дискретные выходы разных ПЛК могут быть релейными или электронными и иметь разные ограничения, поэтому одна схема подключения не подходит для всех контроллеров.

Электродвигатель, нагреватель и другую мощную нагрузку нельзя считать допустимой для непосредственного подключения к DO только потому, что ПЛК имеет дискретный выход. Если параметры нагрузки превышают возможности выхода или требуется коммутация силовой цепи, используют соответствующее промежуточное или силовое коммутационное устройство.

Отдельно учитывают характер нагрузки. Катушки реле, контакторов и другие индуктивные нагрузки при коммутации могут создавать перенапряжения. Необходимость и способ применения защитных элементов определяются типом выхода, нагрузкой и рекомендациями производителей.

Аналоговый выход подключают к совместимому аналоговому входу внешнего оборудования:

AO → аналоговый вход внешнего устройства.

Например, таким устройством может быть частотный преобразователь или регулирующий привод. Тип, диапазон и электрическая схема AO должны соответствовать характеристикам входа внешнего устройства.

Место под схему

Описание: принцип управления нагрузкой через дискретный выход ПЛК.

Промпт: Техническая схема «Подключение выхода ПЛК». Показать функциональную цепочку «DO ПЛК → Реле / контактор → Нагрузка». Отдельно обозначить, что силовая нагрузка коммутируется промежуточным устройством. Белый фон, русские подписи, без нумерации клемм и электрических номиналов.

Примеры подключения ПЛК

Несколько типовых цепей позволяют увидеть общую логику подключения:

Кнопка → DI

Кнопка формирует дискретный сигнал, который поступает на совместимый вход контроллера. Конкретная цепь зависит от электрического исполнения DI и общей точки входной группы.

Дискретный датчик → DI

Выход датчика соединяют с входной цепью ПЛК с учетом типа выхода датчика, схемы DI и питания полевой цепи.

Аналоговый датчик → AI

Выходной сигнал датчика поступает на совместимый аналоговый вход. Тип и диапазон сигнала, питание датчика и схема подключения должны соответствовать требованиям оборудования.

DO → реле / контактор → исполнительное устройство

ПЛК управляет промежуточным устройством, которое коммутирует нагрузку в соответствии со своими электрическими характеристиками. Возможность управления его катушкой непосредственно от DO также необходимо проверить.

AO → регулирующее устройство

Аналоговый выход ПЛК передает управляющее значение на совместимый аналоговый вход внешнего устройства.

Эти примеры показывают функциональный принцип, а не готовую распиновку. Реальная схема должна учитывать электрическое исполнение всех ее элементов.

Пошаговый порядок подключения ПЛК

1. Изучить документацию ПЛК и подключаемого оборудования.
2. Определить параметры питания и назначение клемм.
3. Определить тип каждого входного и выходного сигнала.
4. Проверить совместимость датчиков со входами.
5. Проверить совместимость исполнительных цепей с выходами.
6. При снятом напряжении подключить питание.
7. Подключить входные цепи.
8. Подключить выходные цепи.
9. Проверить монтаж до подачи питания.
10. Подать питание и проверить работу входов и выходов предусмотренным для оборудования способом.

Проверку выполняют последовательно. Сначала убеждаются в правильности питания и отсутствии ошибок монтажа, затем проверяют поступление входных сигналов. Выходные цепи проверяют с учетом того, что принудительное включение или тестирование выхода может привести в действие подключенный механизм.

Поэтому перед проверкой DO и AO необходимо убедиться, что движение, включение или изменение режима исполнительного оборудования не создаст опасной ситуации.

Типичные ошибки при подключении

Наиболее распространенные ошибки связаны с электрической несовместимостью или неправильным чтением схемы:

• неправильные параметры питания;
• перепутанные клеммы;
• несовместимость датчика и входа;
• ошибки при согласовании PNP/NPN;
• неправильная полярность;
• несоответствие типа или диапазона аналогового сигнала входу;
• превышение допустимой нагрузки выхода;
• прямое подключение мощной нагрузки к неподходящему выходу;
• отсутствие необходимых мер при коммутации индуктивной нагрузки;
• игнорирование требований к общим проводникам и экранированию.

Поэтому перед поиском неисправности в программе сначала следует проверить фактический монтаж, параметры сигналов и состояние входов и выходов средствами, предусмотренными конкретным ПЛК.
